皓天設備兩廂式冷熱沖擊試驗箱

皓天設備 冷熱沖擊試驗箱系列

廠家直銷高品質 吊籃式冷熱沖擊試驗箱

主要技術參數：

型號：TSD-100PF-2P

標稱內容積：275L

內箱尺寸：W620*H740*D600mm

提籃尺寸：W400*H500*D500mm

外箱尺寸：W1550*H1600*D1920mm

高溫測試區：

高溫室：+60℃→+200℃

升溫時間：升溫 +60℃→+165℃ ≤25min

注：升溫時間為高溫室單獨運轉時的性能

低溫測試區：

溫度范圍：-65℃～-10℃

降溫時間：降溫 +20℃ → -65℃≤40min

注：降溫時間為低溫室單獨運轉時的性能

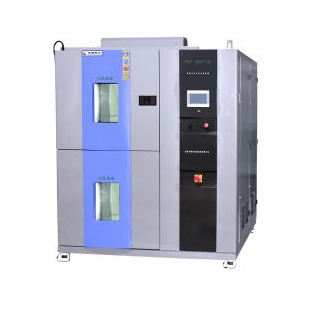

皓天設備兩廂式冷熱沖擊試驗箱實物圖

制冷系統：

1.工作方式：機械壓縮二元復疊制冷方式；

2.制冷壓縮機：原裝進口全封閉式活塞壓縮機法國泰康；

3.蒸發器： 翅片管式換熱器；

4.冷凝器： 套管式換熱器；

5.節流裝置： 熱力膨脹、毛細管；

6.蒸發冷凝器：不銹鋼釬焊板式換熱器；

7.制冷機控制方式：控制系統的PLC可編程邏輯控制器根據試驗條件自動調節制冷機的運行工況及壓縮機回

氣冷卻回路，能量調節回路。

8.制冷劑：R404A/R23臭氧耗損指數為0

9.其它：壓縮機冷卻風扇根據壓縮機型號大小選配。

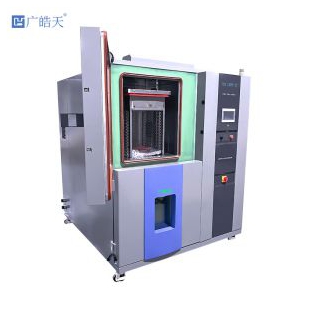

皓天設備兩廂式冷熱沖擊試驗箱

電氣控制系統：

• 控制器：彩色觸摸屏TFT8226S中英文顯示器 PLC控制軟件 溫控模塊

• 運行方式：程序方式

1、控制對象 試驗區曝露溫度

• 高溫恒溫區預熱溫度

• 低溫恒溫區預熱溫度

• 低溫恒溫區除霜溫度

2、指示精度 0.1℃

3、輸 入 熱電偶 TDIN

4、控制方式 微電腦PID SSR控制

5、設定方式：中文菜單，觸摸屏方式輸入。

6、程序容量：100組程式，每個程序最之大3步；每個程序可設1000次循環，最之大循環設定9999循環;

7、設定范圍 ：高溫室預熱溫度上限： 200℃；低溫室預冷溫度下限：-50℃；試驗室試樣區：溫度沖擊上限155℃；

     溫度沖擊下限：-50℃

8、顯示分辨率：溫度：0.1℃ 時間：0.1min;

9、通訊功能：RS-232接口及USB接口，具有本地和遠程通訊功能；

10、控制方式：抗積分飽和PID，模糊算法；BTC平衡調溫控制方式；

11、附屬功能：故障報警及原因、處理提示功能、故障記錄、超溫保護、上下限溫度保護、斷電保護、傳感器上

下風選擇、試驗暫停、報警輸出、時間信號輸出，試驗結束輸出、溫度到達輸出、定時啟動及自動停止功能、自診斷功能。

皓天設備兩廂式冷熱沖擊試驗箱是利用低溫及高溫蓄冷熱儲存槽，依動作需要打開DAMPER，將儲存槽內之冷熱溫度導入試驗槽內從而達到快速溫度沖擊效果.其主旨是為了考察產品在溫度快速變化時的性能,從而判定產品的可靠性.

加熱及送風循環系統：

1.采用多翼離心式循環風扇，加強軸心 耐高低溫之旋轉葉片鋁合金制成，以達強制對流；

2.高溫/環溫曝露風機：3∮，400W離心式；低溫曝露風機；3∮，400W離心式；

3.鎳鉻合金電熱絲式加熱器；

4.加熱器控制方式：無觸點等周期脈沖調寬，SSR固態繼電器
