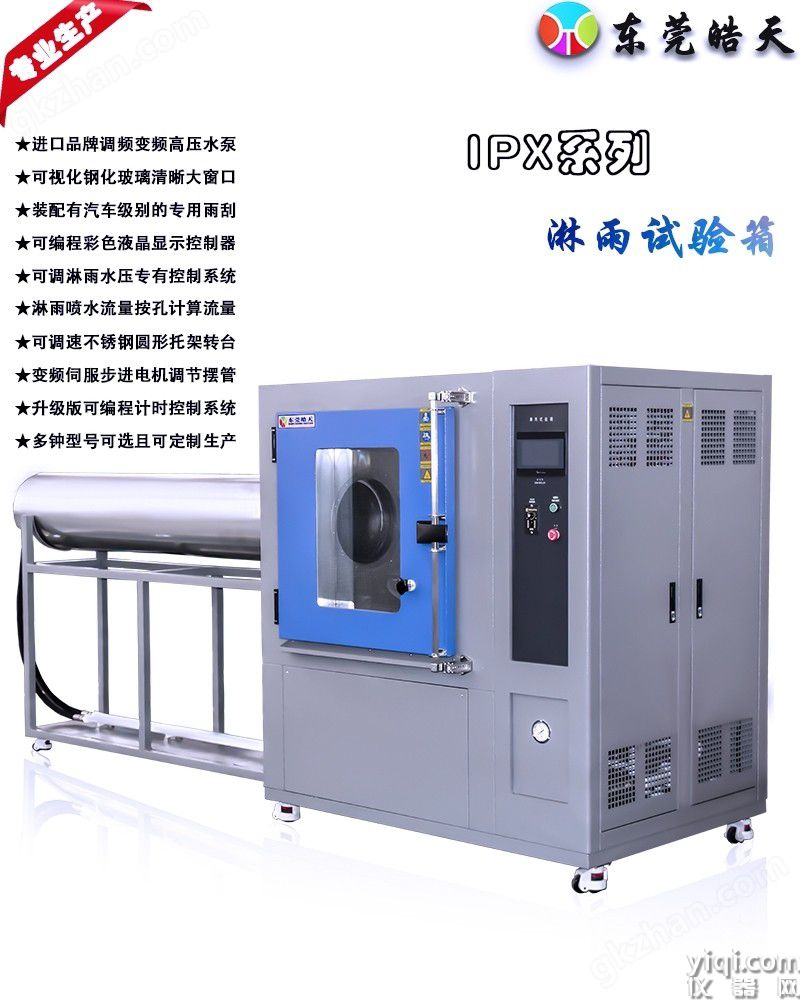

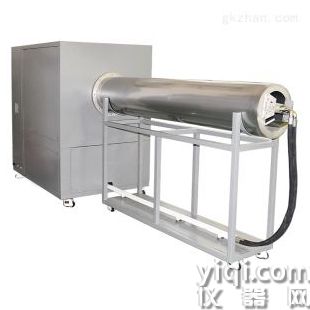

電器防水等級測試淋雨測試箱

一、標準參數：
部分：IPX3、IPX4：
噴水水壓：50～150kpa，用戶設定壓力（控制系統控制）
水流量：10（1+5%）L/min
噴頭外徑：直徑102mm
噴頭內徑：直徑100mm
噴頭開孔表面弧度：78°
噴淋用水：自來水
鋁質擋板、不銹鋼平衡錘
噴頭孔徑：直徑0.5mm，共121個孔，其中一個在正中，里面兩圈共12個孔，間距30°，外面4圈共24個孔，間距15mm

第二部分：IPX5、IPX6:
噴嘴螺紋聯接、快速更換
噴嘴距外殼距離：2.5-3m(試驗人員控制)
噴水角度：任意可調
噴水口徑：? 6.3 ㎜ ? 12.5 ㎜
水流量：12.5±0.625L/min 100±5L/min可調

二、淋雨試驗箱制造要求：
時間控制：0-9999S任意時間可設（試驗時間結束，裝置自動停機）
流量控制：IPX3、IPX4、IPX5與IPX6流量分別調節
水壓力控制：壓力可設定和控制，且在試驗期間保持壓力恒定
總功率：1.5KW
水箱尺寸：700×700×700mm （D*W*H）

三、結構組成部分
1、說明：
本裝置按《GB4208-2008外殼防護等級IP代碼》中技術要求IPX3、IPX4、IPX5、IPX6設計制造。試驗時，樣品安置在實驗室兩頭或并齊靠墻；在樣品的正面一只猛烈沖水式噴嘴，使樣品的正面在規定的時間內*接受噴水。裝置按所須要求調節好流量、壓力、時間，試驗即可進行。
2、裝置組成：
試驗裝置由加壓水泵、流量調節器、壓力表、水管、分流裝置、電器控制箱等組成。
加壓水泵：提供足夠壓力的水源；
流量調節器：顯示噴水的流量；
水管：噴水的水管；
分流裝置：控制噴水的流量和壓力；
