單垂直電磁振動試驗臺

工作原理

產品結構

1. 主體框架：采用高強度金屬材料，如優質鋼材，通過精密焊接和加工工藝制成?？蚣芙Y(jié)構經過精心設計，具備剛性和穩定性，能夠有效承受振動過程中產生的巨大作用力，確保在長時間、高負荷運行下，試驗臺不會出現結構變形或損壞，為精確的振動測試提供堅實基礎。

2. 振動系統：

• 勵磁部分：勵磁線圈采用高品質電磁線繞制而成，確保產生均勻、穩定的磁場。同時，配備高性能的勵磁電源，能夠精確控制勵磁電流的大小，以調節磁場強度，滿足不同振動工況對磁場的要求。

• 動圈組件：動圈作為產生振動的核心部件，選用輕質、高強度的材料制作，以降低自身慣性，提高對電磁力的響應速度。動圈與振動臺面緊密連接，將電磁力轉化為振動臺面的機械運動。

• 彈性支撐結構：安裝在振動臺面與主體框架之間，一般采用高彈性的橡膠或金屬彈簧等材料。其作用是支撐振動臺面的重量，同時為振動臺面提供垂直方向的彈性恢復力，保證臺面振動的穩定性和線性度，并且有效隔離振動對周圍環境的影響。

3. 振動臺面：通常采用鋁合金或不銹鋼材質，經過精細加工，表面平整度高。臺面上設有標準的螺紋孔和 T 型槽，方便用戶使用各種夾具和工裝，將被測產品牢固地固定在臺面上，確保在振動測試過程中產品與臺面同步振動，避免出現相對位移，從而保證測試結果的準確性。

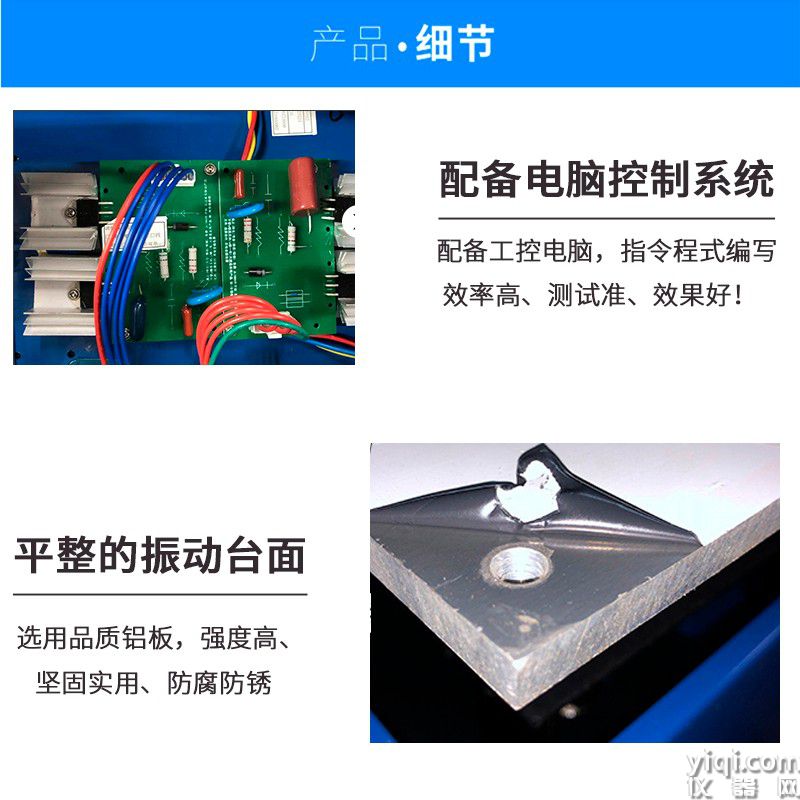

4. 控制系統：配備數字化控制系統，操作人員可以通過操作面板或?qū)Ｓ密浖奖愕卦O置各種振動參數，如振動頻率、振幅、加速度、振動時間、波形（如正弦波、隨機波等）等。控制系統具備實時監測和反饋功能，能夠根據預設參數自動調整輸出，確保振動過程的穩定性和精確性。同時，為保障設備和人員安全，控制系統還集成了完善的安全保護機制，如過載保護、過流保護、漏電保護、限位保護等。一旦設備運行出現異常，保護裝置將立即啟動，停止設備運行，防止設備損壞和事故發生。

性能特點

1. 高精度控制：能夠?qū)崿F(xiàn)對振動頻率、振幅和加速度的高精度控制。頻率控制精度可達 ±0.01Hz，振幅控制精度可達 ±0.01mm，加速度控制精度可達 ±1%，為產品的振動測試提供準確可靠的數據支持，滿足各種高精度測試需求。

2. 寬頻率范圍：頻率覆蓋范圍廣泛，一般低頻可低至 0.1Hz，高頻可達 2000Hz 以上，能夠模擬從低頻到高頻的各種振動環境，適用于不同行業、不同產品的振動測試要求，無論是大型機械設備的低頻振動，還是小型電子元件的高頻振動，都能準確模擬。

3. 多種波形輸出：可輸出多種振動波形，包括正弦波、隨機波、沖擊波及組合波形等。正弦波可用于模擬穩態振動環境，如旋轉機械的振動；隨機波能夠更真實地模擬產品在實際使用過程中遇到的復雜振動情況，如汽車行駛在顛簸路面時的振動；沖擊波則用于測試產品承受瞬間沖擊振動的能力。多種波形輸出功能使試驗臺能夠滿足不同產品在不同應用場景下的振動測試需求。
