大功率半導體器件測試系統

大功率半導體器件參數測試系統簡介

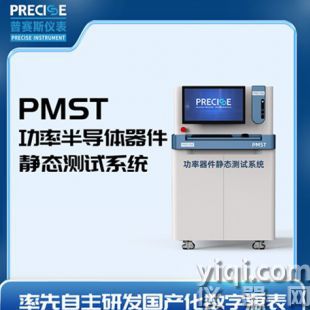

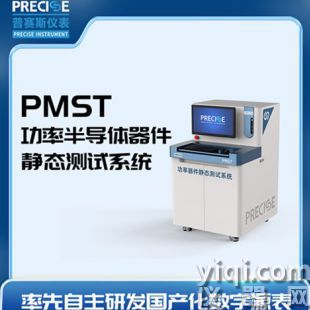

普賽斯PMST功率器件靜態參數測試系統，集多種測量和分析功能一體，可以晶準測量不同封裝類型功率器件（如MOSFET、BJT、IGBT以及SiC、GaN第三代半導體等）的靜態參數，具有高電壓和大電流特性、μΩ級J確測量、nA級電流測量能力等特點。支持高壓模式下測量功率器件結電容，如輸入電容、輸出電容  、反向傳輸電容等。

普賽斯PMST功率器件靜態參數測試系統配置有多種測量單元模塊，模塊化的設計測試方法靈活，方便用戶添加或升級測量模塊，適應測量功率器件不斷變化的需求。

系統組成

普賽斯PMST功率器件靜態參數測試系統，主要包括測試主機、測試線、測試夾具、電腦、上位機軟件，以及相關通訊、測試配件等構成。整套系統采用普賽斯自主開發的測試主機，內置多種規格電壓、電流、電容測量單元模塊。結合專用上位機測試軟件，可根據測試項目需要，設置不同的電壓、電流等參數，以滿足不同測試需求。測試數據可保存與導出，并可生成I-V以及C-V特性曲線。此外，測試主機可與探針臺搭配使用，實現晶圓級芯片測試；也可與高低溫箱、溫控模塊等搭配使用，滿足高低溫測試需求。

測試主機內部采用的電壓、電流測量單元，均采用多量程設計，測試精度為0.1%。其中，柵極-發射極，蕞大支持30V@10A脈沖電流輸出與測試，可測試低至pA級漏電流；集電極-發射極，蕞大支持6000A高速脈沖電流，典型上升時間為15μs，且具備電壓高速同步采樣功能；蕞高支持3500V電壓輸出，且自帶漏電流測量功能。電容特性測試，包括輸入電容，輸出電容，以及反向傳輸電容測試，頻率蕞高支持1MHz。

系統特點

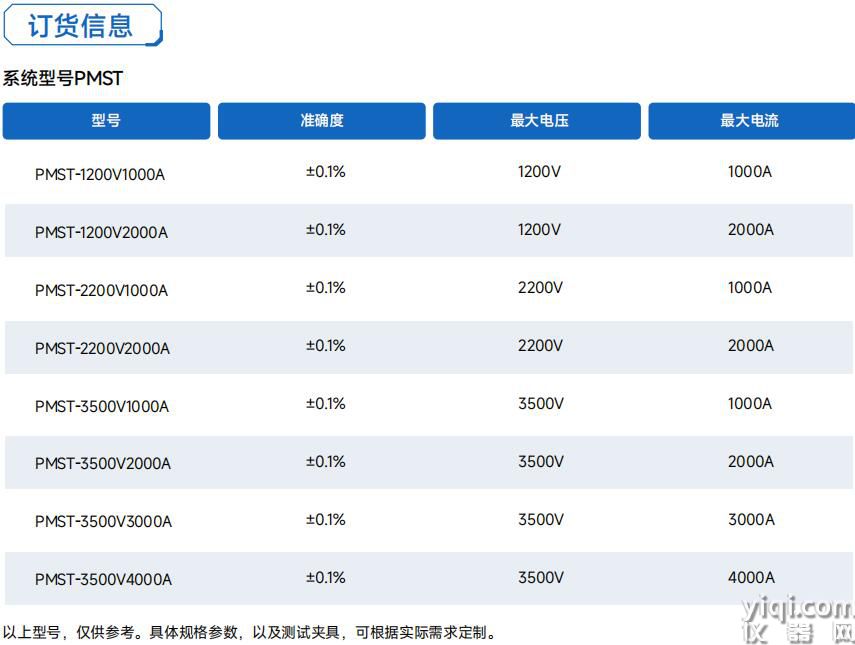

高電壓：支持高達3.5KV高電壓測試（Z大擴展至10kV）；
大電流：支持高達6KA大電流測試（多模塊并聯）；
高精度：支持uΩ級導通電阻、nA級漏電流測試；
豐富模板：內置豐富的測試模板，方便用戶快速配置測試參數；
配置導出：支持一鍵導出參數配置及一鍵啟動測試功能；
數據預覽及導出：支持圖形界面以及表格展示測試結果，亦可一鍵導出；
模塊化設計：內部采用模塊化結構設計，可自由配置，方便維護；
可拓展：支持拓展溫控功能，方便監控系統運行溫度；
可定制開發：可根據用戶測試場景定制化開發；

測試項目
集電極-發射極電壓Vces，集電極-發射極擊穿電壓V(br)ces、集電極-發射極飽和電壓Vcesat
集電極截止電流Ices、柵極漏電流Iges
柵極-發射極電壓Vges、柵極-發射極閾值電壓Vge(th)
輸入電容、輸出電容、反向傳輸電容
續流二極管壓降Vf
I-V特性曲線掃描，C-V特性曲線掃描等
