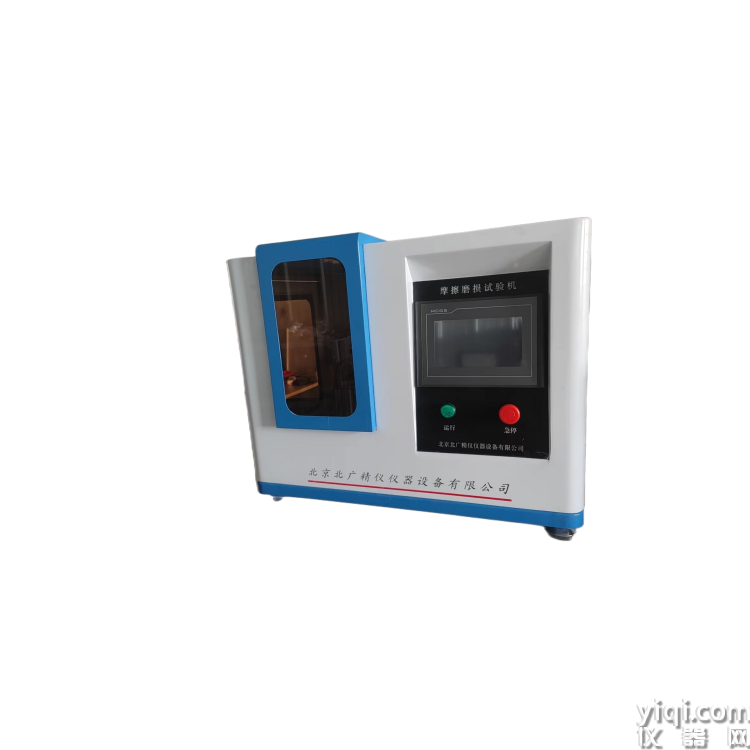

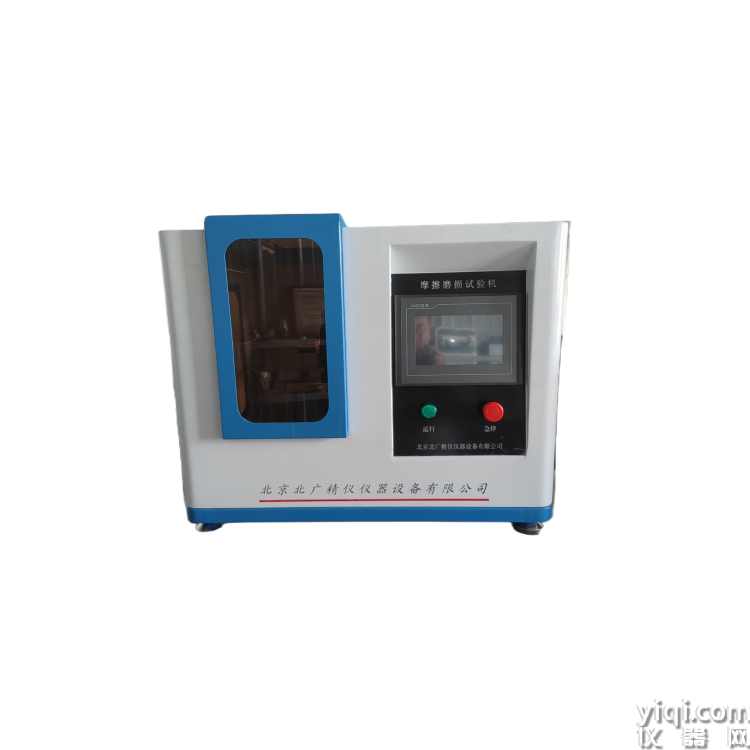

觸摸屏復合摩擦磨損試驗機

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。

電儀器：介電強度測試儀、體積表面電阻率測試儀、介電常數介質損耗測試儀、漏電起痕試驗儀、耐電弧試驗儀；

塑料橡膠儀器：無轉子硫化儀、門尼粘度試驗機、熱變形維卡溫度測定儀、簡支梁沖擊試驗機、毛細管流變儀、橡膠塑料滑動摩擦試驗機

物理儀器：氧指數測定儀、水平垂直燃燒試驗機、熔體流動速率測定儀、低溫脆性測試儀

力學性能試驗機：萬能試驗機、北廣其他檢測海綿儀器：海綿泡沫壓陷硬度測試儀、海綿泡沫落球回彈測試儀、海綿泡沫壓縮變形試驗儀

另外我公司有：環境測試儀器、生物測試儀器、動物行為測試儀、環境監測試驗儀

我廠主要產品有：萬能試驗機（拉力機）、摩擦系數儀、海綿泡沫落球回彈試驗機，海綿泡沫壓陷硬度測驗儀，海綿泡沫切割機，海綿泡沫疲勞壓陷試驗機，熔融指數儀，電壓擊穿試驗儀，塑料球壓痕硬度計，馬丁耐熱試驗儀，海綿泡沫拉伸強度試驗機，介電常數與介質損耗測試儀，電容率測試儀，體積表面積電阻率測試儀，低溫脆性沖擊試驗儀，維卡熱變形試驗儀，啞鈴制樣機，阿克隆磨耗試驗機，簡支梁沖擊試驗機，熔體流動速率儀，無轉子硫化儀，沖氣機，環境試驗箱等。

關于儀器返廠維修：1、維修維護全面 ：設備損壞后，使用者往往對設備損壞情況描述不清、不全面，經常會出現技術人員到達現場之后，發現工具不全或者零配件需要更換卻沒有提前準備零配件，常常會造成被動或者維修遲緩的局面，耽誤客戶使用。設備返廠維修，廠內零配件及工具齊全，技術人員在維修設備同時，按照公司要求會利用廠內設施為返廠的設備做系統的維護，將一些細微的毛病及早解決。2、響應速度快 ：設備損壞后，我們即使以快的速度為您安排相關的技術人員出差，也要走流程等待技術部門安排具體的人員出差，往往需要一定時間。有時因?yàn)榧夹g(shù)人員連續出差，耽擱在某地，偶爾還會耽誤與客戶提前約定好的時間。 現在物流快遞行業發達，全國各地運輸都很快捷方便，返廠維修往往能更省事省力。

關于儀器質保：1、北廣儀器保證提供的設備為需方的全新設備，其各項技術指標均符合相關的產品技術要求。2、設備經客戶驗收合格后，開始計算保修期，設備免費保修期為壹年，設備在質量保質期內，產品在非人為損壞的情況下，由北廣儀器負責全保。北廣儀器的客服在得到通知后24小時內響應，安排約定維修細節。3、質保期后，我們免費為您維修維護設備，除大型設備外所有設備一律返廠維修，經檢驗后，電話告知客戶問題所在及解決方式，經客戶同意后進行維修，維修后發回客戶，對于損壞及更換的零部件我們只收取成本費；如客戶不認同我們的檢驗結果，雙方另協商維修細節。

產品價格承諾 1、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以優惠的價格提供給貴方。 2、在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

北廣產品銷往北京、上海、廣東、河南、浙江、河北、江蘇、湖南、內蒙、山東、四川、廣州、江西、西北、云南、深圳、吉林、南京、嘉興、佛山、蘇州、杭州、西安、潥陽、長春、江蘇、平頂山、安徽、金水、金華、海南、廊坊、天津、成都、揚州、東莞、濟南、南通、株洲、保定、貴州、宜興、嘉興、黑龍江、漳州、成都、重慶、咸陽、濟南、紹興、杭州、拉薩、山西、惠州、滄州、江西、沈陽、武漢、沈陽、昆明、鶴山、許昌、青海、寧波、醴陵、淄博、瑞安、阜新、合肥、長沙、常州、瑞安、青島、無錫、濟寧、醴陵、廈門、河源、樂清、煙臺、福州、龍口、徐州、唐山地銷售。

purpose：The machine is used to measure the wear resistance of vulcanized rubber. The friction between the sample and the grinding wheel is carried out at a certain inclination angle and under a certain load, and the friction volume of the sample within a certain mileage is measured.

我公司專業生產、銷售實驗室試驗儀器設備，周到的服務流程讓您滿意，及時的售后流程讓您安心，如需請致電詳談

用我們的熱心、愛心、細心、誠心，換取您的稱心、放心、歡心、安心。

重視合同，確保質量，準時交付，嚴守承諾。

以信譽求生存，以質量求發展。

以誠信贏得市場，以質量鑄造品牌。

工作場所：盡可能使用非導電的工作桌工作臺。操作人員和待測物之間不得使用任何金屬。操作人員的位置不得有跨越待測物去操作或調整測試儀器的現象。測試場所必須隨時保持整齊、干凈，不得雜亂無章。測試站及其周邊之空氣中不能含有可燃?xì)怏w或在易燃物質。

北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求。

我們每個工作日都為數家合作商與直接用戶提供質優價廉的儀器設備！歡迎您成為北廣儀器的用戶！

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。

軟件升級：終生免費提供新版本控制軟件。

技術支持：對于所需儀器的用戶，根據用戶的要求提供專業的技術方案。除了常規的儀器服務外，我公司技術部還可為用戶提供各種非常規設備的技術支持。

售后響應：在接到用戶維修邀請后，2 小時內做出反應，并給予解決。如未解決，我公司指派工程師及時到達用戶現場，解決問題至設備正常使用為止。

該產品我公司負責運送到客戶地點（可物流網點到達），運輸費用由我公司承擔。

本參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。

滑動摩擦磨損試驗儀

技術參數：
1、速度精度：1%
2、負荷精度：0.5%
3、摩擦力矩精度：1%
4、具有試驗人員分級管理功能。
5、實時顯示摩擦系數-時間，扭矩-時間曲線。
6、試驗報告可打印試驗參數，試驗數據，曲線，備注等信息，簡單，方便，可編輯。
7、試樣尺寸： 30mm×7mm×6mm
8、轉動速度： 0-500轉/分 （可調）
9、負 荷： 196N ± 0.1%（可增至392N）
10、摩擦環尺寸：￠40×10mm ，倒角0.5×45°，外圓表面與內圓同心度偏差小于0.01
11、摩擦環材質：45號鋼,淬火,熱處理HRC40-45,外圓表面光潔度▼8
12、摩擦力矩： 0--4N·m
13、砝碼重量：4KG砝碼一件，1KG砝碼4件，可實現重量疊加功能。
14、計數器精度：1S
15、傳感器測量精度：1% FS
16、系統運行穩定，可靠性高。
17、結構緊湊，使用方便，簡單。
18、采用高精度電機、驅動機、傳感器，精度高。
主要配置及附件：（計算機控制）
1、試驗主機一臺
2、高精度扭矩傳感器一只
3、計算機數據采集卡一塊
4、計算機一臺（品牌）
5、彩色激光噴墨打印機一臺
6、計算機控制軟件一套
7、4Kg 砝碼兩件（備用一套）
8、標準磨擦環四件（備用兩件）
9、產品使用說明書一份
10、產品合格證
11、產品裝箱單一份
12、整機重量：約87 公斤

GB/T 3960-1983本標準適用于測定塑料及塑料基復合材料的滑動摩擦磨損性能。

摩擦磨損定義

1、摩擦：兩物體接觸表面間產生阻礙切向相對移動的現象稱為摩擦。

2、滑動摩擦：兩接觸物體接觸點具有不同速度時之摩擦。

3、摩擦力：兩物體摩擦?xí)r相對移動的阻力。

4、摩擦系數：阻礙兩物體相對運動的摩擦力對作用到物體表面的法向力之比。

5、磨損：物體相對運動時相互接觸表面的物質不斷損失或產生殘余變形稱為磨損。

試樣要求

試樣表面平整，無氣泡、裂紋、分層、明顯雜質和加工損傷等缺陷。每組試樣不少于3個。

試驗設備

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。

3、測定和記錄摩擦力矩系統，精確到5%以內。

4、記錄圓環轉數的計數器或記時器，精確到1%以內。

5、試樣夾具結構和尺寸見圖2，并附配墊圈 4 GB 848-76，沉頭螺釘M3×0.35長10毫米。要保證試樣安置后無軸向竄動。

注：試驗設備本標準推薦采用M-200型磨損試驗機。

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5×45度，外圓表面與內圓同心度偏差小于0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。

注：圓環材質也可按產品標準另定。

狀態調節

狀態調節按GB2918-82《塑料試樣狀態調節和試驗的標準環境》進行，溫度為23±5攝氏度，溫度為50±10%。

試驗條件

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23±5攝氏度.

試驗步驟

1、圓環應油污，貯存于干燥缸內以防生銹。

2、試樣經狀態調節后用感量為0.1毫克的分析天平稱取其質量（M1）。

3、把試樣裝進夾具，摩擦面用角尺校正并使它與圓環的交線外于試樣正中。裝好摩擦力矩記錄紙，開機校好零點。

4、再次用乙醇、等不與塑料起作用的溶劑仔細試樣和圓環上的油污，此后不準再用手接觸試樣和圓環的表面。

5、平穩地加荷至選定的負荷值。

6、對磨2小時后停機卸負荷，取下試樣和圓環，清理試樣表面后，用精度不低于0.02毫米的量具測量磨痕寬度，或在試驗環境下存放1小時后稱取試樣質量（m2)。

7、讀取摩擦力矩值。

結果計算

1、單個試樣的結果計算

1.1本標準以磨痕度來表征磨損量。測量三點，取平均值，各點之差不得大于1毫米。在需要時，也可用體積磨損表示磨損量。

體積磨損V（厘米的3次方）可用式（1）計量：

試驗報告

試驗報告應包括下列內容：

A.塑料名稱、規格、牌號、生產廠；

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；

C.環境溫度、溫度及狀態調節條件；

D.圓環材質、硬度、光潔度和外徑尺寸；

E.試驗負荷；

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；

G.試驗日期、人員。

適用范圍及功能

符合標準：GB/T 3960-1983 塑料滑動摩擦磨損試驗方法 GB/T 9141.8-1999 柔性石墨板材滑動摩擦系數測試方法

另外本廠生產的計算機控制塑料滑動摩擦試驗機是在現有電子塑料滑動摩擦試驗機的基礎上又增加了很多試驗功能，可以同時顯示扭矩-時間曲線，隨意設定試驗次數，顯示當前試驗次數，

設定時間及當前試驗時間等多種功能，本機還配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名頭的精美的試驗報告單。

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

本機采用高精度扭矩傳感器，16 位單片機電子處理系統，使得本儀器各項測試指標精度非常高。由于集成程度很高，所以設備本身的穩定性極好，本機具有一次設置，全自動運行，實驗結束后自動停機，

并檢測磨損程度，同時通過打印機打印試驗數據等功能。是各個科研單位，大學，企業實驗室的必備檢測設備。

本儀器融合了當前新的智能電路系統進行控制，并結合老式M-200摩擦磨損試驗機的功能進行升級改造而成，本儀器具有測控精度高，操作便捷等優勢，是科研院所、質檢機構、實驗室研究的試驗設備。

M-200型摩擦磨損試驗機主要由試驗主機及智能控制系統兩大部分構成，通過微機控制系統進行操作試驗，在試驗過程中同時可以顯示數值、扭矩、時間曲線，并可以隨意設定試驗次數，顯示當前試驗數值，

設定時間及當前試驗時間等多種功能，隨機配備彩色打印機，可以打印出帶有曲線、表格數據等標準要求的試驗報告。

北廣產品銷往北京、上海、廣東、河南、浙江、河北、江蘇、湖南、內蒙、山東、四川、廣州、江西、西北、云南、深圳、吉林、南京、嘉興、佛山、蘇州、杭州、西安、潥陽、長春、江蘇、平頂山、安徽、金水、金華、廊坊、天津、成都、揚州、東莞、濟南、南通、株洲、保定、貴州、宜興、嘉興、黑龍江、漳州、成都、重慶、咸陽、濟南、紹興、杭州、拉薩、山西、惠州、滄州、江西、沈陽、武漢、沈陽、昆明、鶴山、許昌、青海、寧波、醴陵、淄博、瑞安、阜新、合肥、長沙、常州、瑞安、青島、無錫、濟寧、醴陵、廈門、河源、樂清、煙臺、福州、龍口、徐州、唐山地銷售。

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

本機采用高精度扭矩傳感器，16 位單片機電子處理系統，使得本儀器各項測試指標精度非常高。由于集成程度很高，所以設備本身的穩定性極好，本機具有一次設置，全自動運行，實驗結束后自動停機，

并檢測磨損程度，同時通過打印機打印試驗數據等功能。是各個科研單位，大學，企業實驗室的必備檢測設備。

本儀器融合了當前新的智能電路系統進行控制，并結合老式M-200摩擦磨損試驗機的功能進行升級改造而成，本儀器具有測控精度高，操作便捷等優勢，是科研院所、質檢機構、實驗室研究的試驗設備。

M-200型摩擦磨損試驗機主要由試驗主機及智能控制系統兩大部分構成，通過微機控制系統進行操作試驗，在試驗過程中同時可以顯示數值、扭矩、時間曲線，并可以隨意設定試驗次數，顯示當前試驗數值，

設定時間及當前試驗時間等多種功能，隨機配備彩色打印機，可以打印出帶有曲線、表格數據等標準要求的試驗報告。

產品保修承諾：

1、免費送貨到用戶的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；

6、軟件升級：終生免費提供新版本控制軟件。

公司承諾：

1.購機前，我們專門派技術人員為您設計的流程和方案

2.購機后，將免費指派技術人員為您調試安裝

3.整機保修一年，產品終身維護

4.常年供應設備的易損件及耗品確保儀器能長期使用

5、售后管理：我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護

6、物流情況：及時提供貨源，確保全國范圍內2-10內到貨，持續穩定地為代理商做全面服務工作，提供合理的運作空間。公司有專業的技術人員為您安裝指導。

7、軟件升級：終生免費提供新版本控制軟件。

8、安裝培訓:儀器包裝內附有說明書，專業培訓人員為客戶操作者講解儀器正常操作流程、操作注意事項及儀器的日常維護要求；也可以根據客戶要求提供上門培訓服務。m-200橡膠塑料滑動摩擦磨損試驗機

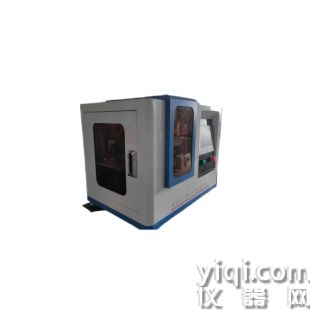

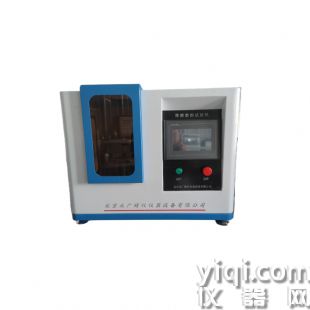

產品名稱：塑料滑動摩擦磨損試驗機

產品型號：M-200

控制方式：微機控制

一、適用范圍及功能

符合標準：GB/ T 3960-1983 塑料滑動摩擦磨損試驗方法

          GB/T 9141.8-1999 柔性石墨板材滑動摩擦系數測試方法

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

本儀器融合了當前新的智能電路系統進行控制，并結合老式M-200摩擦磨損試驗機的功能進行升級改造而成，本儀器具有測控精度高，操作便捷等優勢，是科研院所、質檢機構、實驗室研究S選的試驗設備。

m-200橡膠塑料滑動摩擦磨損試驗機連續輸送設備

JB/T 9014.8-1999

散粒物料抗剪強度的測定

代替 ZBJ81006.888

Continuous handling equipment-Leose bulk material

一Determination of shearing strength

1范圍

本標準規定了散粒物料抗剪強度的極限切應力試驗和三軸切應力試驗的測定方法。

本標準適用于連續輸送設備輸送的粒度為0-15mm的散粒物料的抗剪強度的測定。

在輸送現場及設備選型設計應用中，可用極限切應力試驗的測定方法:在條件允許及研究試驗中，

采用三軸切應力試驗的測定方法。

2引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本

均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準新版本的可能性。

JB/T9014.1-1999

連續輸送設備散粒物料性能術語及其分類

JB/T 9014.2--1999

連續輸送設備散粒物料物理性能試驗方法的一般規定

3極限切應力試驗

3.1方法要點

通過測定散粒物料料層間產生相對滑移時的極限切力來確定物料的抗剪強度。JB/T 9014.8-1999

將下料框重新與上料框?qū)R并固定。取物料試樣一份，用加料鏟緩慢地加入上下集料框內，加滿

后刮平，蓋好上壓板。

松開下集料框的固定銷。在加載量杯中緩慢加水，直至下集料框開始滑動(百分表指針移動)的

瞬時為止，稱量加載量杯與水的合重P、以及上集料樞內物料及上蓋板的合重G，并記錄。

清掃于凈測定儀，并重新安裝好下集料框，加料、刮平，加蓋后在上蓋板上加砝碼Ikg，繼續在

加載量杯中加水直至下集料框開始滑動的瞬時為止。稱量加載量杯與水的合重P?，以及上集料框內物

料及上蓋板的合重Gp，并記錄。JB/T 9014.8-1999

F集料框內框的截面積，mm。

根據上述計算結果作物料的極限切應力線(圖2):

圖2

圖2中:

一試驗物料的初抗剪強度，MPa;

AB-一物料的極限切應力線;

或一物料的內摩擦角，(°);

另物料的自然堆積角，(°)。JBT 9014.8-1999

h)毛刷、鋼直尺。

4.3試驗步驟

4.3.1試驗準備

)試體制備

按JB/T9014.2-1999中表2要求備好試樣。

按表3規定選取對開膜(或承膜筒)及橡皮膜:

表3

mm

物科輪度

對開膜(或承膜簡)尺寸

橡皮膜民寸

39.1(≠42)

39.1

≠61.8466)

61.8

<10

101( 104)

101

將橡皮膜一端固定在壓力室的底座中心，套上對開膜，用螺釘壓緊。將橡皮膜另一端翻轉套在對

開膜上口上，膜壁不得扭約。吸出模壁與橡皮膜間空氣，使之相互貼緊。

用料鏟將試樣裝人對開模內，裝滿、刮平，加上壓帽。將橡皮膜上端再翻轉固定壓帽上。

將試體內部抽成部分真空，拆除對開模。

當使用承膜筒制備試體時，先將橡皮膜放在筒內，兩端翻轉套在簡外。吸出橡皮膜與筒壁間空氣，

使之相互貼緊。將承膜筒與橡皮膜一起裝在壓力室底座上，固緊，加料，刮平，加壓帽。將橡皮膜翻

轉固定在壓帽和底座上。將試體內部拍成部分真空，拆下承膜筒。

b)試驗儀器安裝調整

按要求安裝好試驗裝置。

開啟空壓機，全部系統內充水排氣。調整、檢查測試系統，調整升降機構，使活塞桿，壓帽、測

力環、百分表等加壓系統處于正常狀態。

c)調整電接點壓力表到所需要的下限壓力。

4.3.2測試過程

a)按試驗要求對試體加以50-600Pa范圍內的某一穩定圍壓力(即試體周圍的壓力)。

b使壓力機活塞以小于0.20mm/min 的速度上升，緩慢地對試體施加軸向壓力。通過測力鋼環和

應變百分表讀出試驗過程中試體的軸向壓力和高度應變的變化值，直至試體發生剪切破壞為止，并記

錄。

c)通過測定記錄的一系列的軸向壓力p,及高度變化值△h,，確定出試體發生剪切破壞時的軸向壓

應力p和試體高度變化值△h。

d)重新安裝試體，重復上述試驗過程，測定各種不同圍壓力條件下物料試體發生剪切破壞時的軸

向壓應力p和試體高度變化值A(chǔ)h。

4.4結果計算

活塞桿作用于試體的軸向壓應力按式(3)計算:

..(3)

式中:p一-升降活塞作用于物料試體的軸向壓應力，MPa;

3.5結果評定

在每種正壓力條件下重復試驗三次，取其中抗剪強度較小值為報告值。

3.6試驗報告

按JB/T 9014.2-1999中3.6的要求提出試驗報告。

4三軸切應力試驗

4.1方法要點

將散粒物料制成圓柱試體，對試體施以三向應力，使其在三向應力作用下發生剪切破壞，依次測

定各向應力，用試體發生剪切破壞時的不同大小的應力作出一系列的摩爾圓，求取各摩爾圓的破壞包

絡線，從而得到物料的內摩擦角φ。和初抗剪強度r。.

4.2儀器和工具

a)三軸切應力儀(圖3);

b)空壓機:工作壓力1MPa;

c)側壓力穩壓裝置板(圖4);

重復上述過程，依次在料蓋上加砝碼2.3.4.5kg。分別測定牽引下集料框開始滑動瞬時的量杯

及水的合重P、P。、P,、P。，以及上集料框內物料及上蓋板的合重G，、G。、G，、G。，并記錄。

(分套

上集料柜

上周板

緊定銷

下料智

機星

加載量杯

加載托涅

圖1

3.4結果計算

不同正壓力條件下物料的抗剪強度按式(1)計算(準確至小數點后兩位數字):

,P-n.......………*…(1)

式中:，,一不同正壓力條件下物料的抗剪強度，MPa;

P;一-第1次試驗時加載量杯和水的合重，N1

P--空載(未加物料)時加載量杯和水的合重，N;

F一集料框的內框截面積(即物料層截面積)。mm’。

每次測定時物料剪切層的正應力按式(2)計算(準確至小數點后兩位數字):

式中:一第1次試驗時物料剪切層所受的正應力，MPa;

G,一-第1次試驗時上集料框內物料與料蓋的合重，N;

G;一-第i次試驗時料蓋上所加砝碼的重量，N;

3.2儀器和工具

)極限切應力測定儀(圖1);

b)集料框:鋁制品，上下各一件;

c)標準砝碼兩套:1、2.5kg;

d)百分表1支;

e鋼直尺;

習料鏟和平口鐵鍬;

z)毛刷。

3.3試驗步驟

按1B/T 9014.2-1999中表2要求備好物料試樣。

安裝好極限切應力測定儀。將下集料框安裝在極限切應力儀上，聯接牽引繩，使上下集料框刃口

對齊。調整百分表指針指零。在加載托盤上的加載量杯中緩慢加水。直至料框開始滑動(百分表指針

移動)的瞬時為止。稱量托盤上加載量杯和水的合重P。，并記錄。

國家機械工業局1999-06-28批準

2000-01-01實施經改造后該摩擦磨損試驗機具有計算機數據處理系統，可時實顯示試驗力、摩擦力矩、摩擦系數、試驗時間等參數，并可記錄試驗過程中摩擦系數-時間等多種試驗曲線。由于該機功能多，結構簡單可靠，使用方便，且在該機型上建立了多個標準試驗方法，且在國外使用較多，所以在國內外摩擦學研究領域有非常廣泛的應用。A摩擦磨損試驗機是在一定的接觸壓力下，具有滾動、滑動或滑滾復合運動的摩擦形式，具有無級調速系統，可在極低速或高速條件下，用來評定潤滑劑、金屬、塑料、涂層、橡膠、陶瓷等材料的摩擦磨損性能，例如低速銷盤（具有大盤與小盤，單針與三針）摩擦功能、四球長時抗磨損性能和四球滾動接觸疲勞、球—青銅三片潤滑性能、以及止推墊圈、球—盤、泥漿磨損、橡膠密封圈的唇封力矩和粘滑摩擦性能的試驗，匹配往復模塊可實現往復摩擦磨損運動。 該試驗機在摩擦學各個專業技術領域、石油化工、機械、能源、冶金、航天、各大專院校、研究院（所）等部門具有廣泛的應用前途。主要用來測量橡塑材料和其他符合材料在滑動、滾動、滑滾復合摩擦或間歇摩擦情況下的滑動磨損特性和疲勞磨損特性。本試驗機主要由試驗主機及智能控制系統兩大部分構成，通過微機控制系統進行操作試驗，在試驗過程中可以顯示數值、扭矩、時間曲線，并可以隨意設定試驗次數、顯示當前試驗數值、設定時間及當前試驗時間等多種功能。隨機配備彩色打印機，可以打印出帶有曲線、表格數據等標準要求的試驗報告。橡膠塑料滑動摩擦磨損試驗機 適用但不限于以下標準：GB/T 3960-2016 塑料 滑動摩擦磨損試驗方法JB/T 9141.8-2016 柔性石墨板材 第8部分：滑動摩擦系數測試方法參數規格 1、試樣尺寸： 30mm×7mm×6mm2、轉動速度： 0-500 r/min  （可調）3、負    荷： (20kg)196N ± 0.1%,可增至(40kg)392N4、摩擦環尺寸：φ40×10mm ，倒角0.5×45°，外圓表面與內圓同心度偏差小于0.01 5、摩擦環材質：45號鋼,淬火,熱處理HRC40-45,外圓表面粗糙度Ra0.46、摩擦力矩： 0~20N·m7、砝碼重量：4kg砝碼一件，1kg砝碼4件，可實現重量疊加功能。8、精度：（1）速度精度：±1%（2）負荷精度：±0.5%（3）摩擦力矩精度：±1%（4）計數器精度：±1S（5）傳感器測量精度：±1% FS通過合適的選項對各種測試條件和寬范圍測試參數的設置進行測試評估。下樣品盤安裝在可加熱的旋轉盤支架上。測試過程中測量盤的溫度可以記錄和控制。 上樣品可以是球或者銷。 本系統的獨特之處在可以能執行單向和雙向滑動測試，無需更換任何部件。測試載荷，旋轉轉速和磨損軌跡直徑均可由PC控制。摩擦磨損試驗機在測試期間這些參數可以保持恒定也可以改變。 摩擦磨損測試可以在真空或惰性氣體的腔體內進行。系統可連續測量和記錄摩擦力，磨損量，摩擦系數和溫度。軟件

m-200橡膠塑料滑動摩擦磨損試驗機

（１）對于大多數金屬摩擦副而言，其摩擦系數均隨溫度的升高而降低，極少數（如金-金）的摩擦系數均隨溫度的升高而升高。（２）對于散熱性比較差的材料，特別是由熱塑性工程塑料組成的摩擦副，開始摩擦系數將隨著溫度的升高而增大，當表面溫度達到一定值，材料表面將被熔化。所以,一般工程塑料都只能在一定的溫度范圍內使用，超過這個溫度范圍，摩擦副材料將喪失其工作能力。（３）對于金屬與復合材料組成的摩擦副，其摩擦系數在一定的范圍內受溫度的影響較小，但是，當溫度超過某一極限值時，摩擦系數將隨溫度的升高而顯著下降。通常把這種現象稱為材料的熱衰退性。對于制動摩擦副，尤其應控制在熱衰退的臨界溫度以下工作，以保證其具有足夠的制動能力。

m-200橡膠塑料滑動摩擦磨損試驗機

 液壓油源、油缸、柱塞及試驗力測量控制系統組成試驗機的施力系統。電機、驅動齒輪泵將液壓油經吸油濾油器從油箱中壓入主油路系統，再經精濾油器到油缸，齒輪泵的出口壓力由壓力表測量顯示。摩擦副及摩擦力測量系統摩擦磨損試驗機試驗時，上面的一個鋼球通過專用的鋼球夾頭固定在主軸下端的錐孔中，電化學腐蝕摩擦試驗機并隨主軸一起轉動；下面三個鋼球固定在油盒中，不得轉動和滾動。試驗力是由柱塞，經過推力軸承，力矩輪、油盒傳遞到摩擦副上的。當上、下摩擦副間有一定的試驗力，而主軸以一定的速度轉動時，上、下摩擦副間就產生一定的摩擦力帶動油盒、力矩輪等一起轉動。摩擦力測量傳感器將測得的信號傳遞到摩擦力測量顯示系統進行數字顯示和自動記錄，并與設定的摩擦力值比較，當超過設定值時，主軸自動停車保護并報警顯示。摩擦試驗機材料怎么去區分材料按其摩擦特性分為低摩擦系數材料和高摩擦系數材料。低摩擦系數材料又稱減摩材料或潤滑材料，其作用是減少機械運動中的動力損耗，降低機械部件磨損，延長使用壽命。高摩擦系數材料又稱摩阻材料（稱為摩擦材料）。研究摩擦磨損試驗機摩擦系數的影響因素和變化規律，是控制摩擦過程和降低摩擦損耗的一條有效途徑。摩擦系數是摩擦副系統的綜合特性，而不是材料本身的固有特性。在給出一種材料的摩擦系數時，必須同時給出得出該數值的條件和所用的測試設備。

m-200橡膠塑料滑動摩擦磨損試驗機

摩擦試驗機使用WinDucom自己開發的測試軟件。該軟件有四個部分組成： 機器控制，數據采集，在線分析，成像顯示。樣品相關信息及測試計劃在測試開始之前輸入系統控制模塊。 軟件控制測試參數，如速度，負載，溫度和持續時間。 獲得諸如摩擦力，摩擦系數，磨損量，溫度的各種輸出。 摩擦系數和體積損失可在線評估和顯示。獲取的數據可以以多種方式呈現： 可打印單個測試圖形，可疊加不同測試的結果用于比較查看。 獲取的數據可以以ASCII格式導出到其他軟件。特點1. 測試根據ASTM G99和ASTM G1333及更高標準2. 可進行順時針、逆時針和雙向旋轉模式3. 可編程加載方式曲線 - 恒定，斜坡，步進4. 磨損軌跡電機定位，用于多個或螺旋磨損軌跡測試選項摩擦測試評價是多樣的，并且經常需要在接近真實的模擬情況條件下進行。

（一）表面膜對摩擦磨損試驗機的摩擦系數的影響具有表面氧化膜的摩擦副，摩擦主要發生在膜層內。對于金屬的摩擦來說，摩擦試驗機由于表面氧化膜的塑性和機械強度比金屬材料差，在摩擦過程中，膜先被破壞，金屬摩擦表面不易發生粘著，使摩擦系數降低，磨損減少。在金屬摩擦表面涂覆軟金屬能有效地降低摩擦系數。其中以鎘對摩擦系數的影響Z為明顯，但鎘與基體金屬的結合力較弱，容易在摩擦?xí)r被擦掉。（二）材料性質對摩擦磨損試驗機的摩擦系數的影響摩擦副的摩擦系數，隨配對材料性質的不同而不同。分子或原子結構相同或相近的兩種材料互溶性大，互溶性較大的材料組成摩擦副，易發生粘著，摩擦系數；反之，分子或原子結構差別大則互溶性小，互溶性較小的材料組成摩擦副，不易發生粘著，摩擦系數一般都比較低。因此，在設計摩擦副時，應盡可能地選擇分子結構或原子晶格差別大，互溶性小的材料組成摩擦副，以降低其摩擦系數。如果條件允許的話，應盡可能選擇金屬與非金屬(工程塑料、復合材料等)組成摩擦副。

塑料滑動摩擦磨損試驗機

主要技術指標
1、試樣尺寸： 30mm*7mm*6mm±0.1 mm
2、轉動速度： 0-200轉/分 連續可調到500轉/分
3、負 荷： 196N ± 0.2%（可擴充到392N）
4、摩擦環尺寸：￠40×10mm 倒角0.5×45°外圓表面與內圓同心度偏差小于0.01
5、摩擦力矩： 0--4N?m ±0.5%
6、計 數 器： 0-9999小時
7、砝碼重量：4KG砝碼一件，1KG砝碼4件，可實現重量疊加功能。

產品名稱：塑料滑動摩擦磨損試驗機

型號：M-200

一、特點：

本機采用高精度扭矩傳感器，嵌入式單元處理系統cpu控制，支持xp  win7. win8.  win10系統，軟件實時繪制顯示扭矩-時間曲線、摩擦系數-時間曲線，繪制摩擦力、摩擦系數、磨損量等曲線變化，可設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能；

本機具有一次設置，全自動運行，實驗結束后自動停機，并檢測磨損程度；

配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名稱等精美的試驗報告單。 另外本儀器配有故障自動報警系統問題報和軟件報同時提示 出現問題時間保護儀器以免零件損壞。是各個科研單位，大學，企業實驗室的必備檢測設備。

二、主要適用范圍

適用于塑料制品及橡膠制品或其他復合材料的滑動摩擦，摩損性能測試。也可對試驗中試樣的摩擦力、摩擦系數和摩損量進行測定。

制造標準：GB3960 塑料滑動摩擦磨損試驗方法

四、精度：

     1、速度精度：1%

     2、負荷精度：0.5%

     3、摩擦力矩精度：1%

     4、計數器精度：1S

     5、傳感器測量精度：1% FS

五、 主要配置：

      1、試驗主機一臺

      2、高精度扭矩傳感器一只

      3、計算機控制系統一套；

      4、電腦一臺

      5、標準磨擦環1件

      6、4Kg砝碼1件,1Kg砝碼4件

北廣精儀公司是一家專業從事檢測儀器，自動化設備生產的高新科技企業公司，

精細其表，精湛于內”是北廣精儀一慣秉承的原則。其先進的設計風格，的制造技術和完善的服務體系，為科研機構、大專院校，企業和質量檢測機構提供1留的產品和優質的服務。北廣精儀公司集軟件設計、機械、力學、汽壓、電子、電機以及研發、品保、生管、檢測等專業人才，獲取即時資訊，發展領先的產品與服務。產品嚴格貫徹：ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等標準，廣泛適用于：科研單位、質檢機構、大專院校以及家具，紡織、玩具、橡膠、塑料、制鞋、皮革、包裝、航空等產業，為材料開發、物性試驗、教學研究、品質管理、進料檢驗等提供的數據。

北廣公司核心技術由北廣公司嚴格組建 并有專業的儀器美工專注外觀設計 從儀器的研發、生產、銷售、售后等 完全承建高新企業體系 。

 并且研發更高端的試驗控制儀器 控制方式完全升級 現研發的擊穿儀、控制方式采用無線藍牙手發技術 并且可選用 232 / USB/亞太局域網絡端口，已是全國丁見為一。

 現公司總資產達數千萬元。擁有現代化設計開發技術和先進的生產設備。積機制力于多種高設備及非標自動化設備的生產和研制，其中本公司產品：絕緣材料檢測儀器，海綿泡沫檢測儀器，力學設備等質量已領先國際進水平，并成功申請中國過家專理。無需和任何大學合作 完全有自主研發的能力并多次參加儀器展覽會與討論會聚結精華注于研發。

北廣公司保持以發展與中國測試產業相適應的應用技術為主線，通過與產業界協調發展的方式提高本公司的競爭實力和技術含量。

 與此同時，本公司自成立以來，堅持走"研發生產"相結合的道路，借助過家工業研究院的理論知識和強勁的科研實力，在消化、吸收國際先進生產技術的基礎上，大膽創新、銳意改革、努力創造，開發出具有中國特色的新產品，為提高中國的科研及產品質量作出了應有的貢獻。

 經營理念：

  一、誠信待戶 顧客至上      全心全意為顧客考慮，使顧客能切身感受到人性化的儀器。

  二、檢測 保質保量      檢測是我們的責任 保質保量是我們對客戶的鄭重承諾

  三、技術領先 創新理念    儲備儀流的開發人才，引進另閑技術，采用先進的設計理念，打造精良的檢測儀器。

 北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求

 注意事項

● 該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行

操作。

● 若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。

為什么選擇我們的北廣儀器？

價格、價格、還是價格！

受產品成本限制，我們的儀器價格不一定是**！

但是**優惠！

絕不賣低價格低質量的設備給客戶！

服務、服務、還是服務！

1.我們的儀器備貨足，客戶付款后**時間發貨，時間就是金錢；

2.溝通及時，設備發送之前任何變故及時溝通**位保護客戶利益！

3.服務專、送貨單、相應文件，客服會及時跟您溝通，安排到位！

4.每天9小時以上在線客服，無論是技術問題還是其他，只要跟設備相關，我們都盡力為您排憂解難！

【我公司專業生產、銷售海綿泡沫檢測設備，周到的服務流程讓您滿意，及時的售后流程讓您安心，發貨，如需請致電詳談】

 售后服務承諾：

1、質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

2、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

3、保修承諾：北京北廣所有產品質保三年，我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

4、響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

5、服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

6、上門調試：在貨物到達客戶地點后，需要安裝調試的我單位會派一名專業技術人員到現場進行免費安裝培訓。

產品價格承諾

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui優惠的價格提供給貴方。

在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

售后服務保證

公司實力保障：本公司有完善的售后服務體系;

投訴體系及

1、 如果您對我們的服務有意見，請向技術部調度員或維修部投訴。

2、 對用戶所投訴的問題，核實是我們責任的，將對管理人員及經辦人員進行不同程度的懲處。如不是我司的責任，相關人員也將向用戶

保修：

1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， zui遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法 。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

六、售后管理：

我公司實現計算機化管理，實行客戶定期回訪制度，定期復查設備的工作情況，定期指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護。

 售后服務承諾：

1、質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

2、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

3、保修承諾：北京北廣所有產品質保三年，我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

4、響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

5、服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

6、上門調試：在貨物到達客戶地點后，需要安裝調試的我單位會派一名專業技術人員到現場進行免費安裝培訓。

產品價格承諾

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui優惠的價格提供給貴方。

在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

售后服務保證

公司實力保障：本公司有完善的售后服務體系;

投訴體系及

1、 如果您對我們的服務有意見，請向技術部調度員或維修部投訴。

2、 對用戶所投訴的問題，核實是我們責任的，將對管理人員及經辦人員進行不同程度的懲處。如不是我司的責任，相關人員也將向用戶

保修：

1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， zui遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法 。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

六、售后管理：

我公司實現計算機化管理，實行客戶定期回訪制度，定期復查設備的工作情況，定期指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護。

技術參數Technical parameters：  M-200

1、試樣尺寸： 30mm×7mm×6mm； sample size: 30mm x 7mm x 6mm;

2、轉動速度rotation speed： ≤200 轉/分（可調adjustable）；

3、負荷load： (20KG)196N ± 0.1%,可增至(40KG)392N；

4、摩擦環尺寸：≥￠40×10mm ，倒角≥0.5×45°，外圓表面與內圓同心度偏差≤0.01；the size of the friction ring is greater than or equal to 40 x 10mm, the chamfering is equal to 0.5 x 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5、摩擦環材質：45 號鋼；friction ring material: No. 45 steel;

6、摩擦力矩： 0—4N.m；friction torque: 0 - 4N.m;

7、砝碼重量：4KG 砝碼十件，1KG 砝碼十件，可實現重量疊加功能；weight weight: 4KG weight ten, 1KG weight ten, can achieve weight superposition function.

8、精度：速度精度≤1%；負荷精度≤0.5%；摩擦力矩精度≤1%；計數器精度≤1S；傳感器測量精度≤1%F。accuracy: speed accuracy is less than 1%; load accuracy is less than 0.5%; friction torque accuracy is less than 1%; counter accuracy is less than 1S; sensor measurement accuracy is less than 1%F.

9、配件parts：

試驗主機一臺；Test host one;

高精度扭矩傳感器一只；High precision torque sensor one;

計算機數據采集卡一塊；A piece of computer data acquisition card;

計算機控制系統一套；A set of computer control systems;

標準摩擦環二件；Two standard friction rings;

使用說明書一份；One copy of the instructions;

產品合格證一份；A copy of the product certificate;

產品裝箱單一份。A single copy of the packing of the products

試驗設備test equipment

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。1. The transmission system is used to drive the ring to rotate at a given speed, accurate to within 5%, and the radial runout of the shaft at the installation position of the ring is required to be less than 0.01mm.

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。2. Loading system, for the sample and the ring, the additional force can be applied, accurate to within 5%.

3、測定和記錄摩擦力矩系統，精確到5%以內。3. Measure and record the friction torque system to within 5%.

4、記錄圓環轉數的計數器或記時器，精確到1%以內。4. A counter or chronograph for recording the revolution of a ring, with an accuracy of less than 1%.

5、試樣夾具結構和尺寸見圖2，并附配墊圈 4 GB 848-76，沉頭螺釘M3×0.35長10毫米。要保證試樣安置后無軸向竄動。5. See Fig. 2 for the structure and dimension of the sample clamp, with washer 4 GB 848-76, countersunk screw m3 × 0.35 with length of 10 mm. Ensure that there is no axial movement after the sample is placed.

注：試驗設備本標準推薦采用M-200型磨損試驗機。Note: M-200 wear testing machine is recommended in this standard.

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。6. The material of the ring in this test has a great influence on the plastic wear test results. Therefore, the ring adopted in this standard has the dimensions shown in Figure 3.

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5×45度，外圓表面與內圓同心度偏差小于0.01.The material is 45 steel, the ring is required to be quenched as a whole, the heat treatment is HRC 40-45, the surface finish of the outer circle is ▽ 8, the chamfering is 0.5 × 45 degree, and the concentricity deviation between the outer circle surface and the inner circle is less than 0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。The ring can be used repeatedly. After each test, it needs to be grinded again. When the outer diameter is less than 36 mm, it can not be reused. A ring with a diameter of 40 mm must be used for the arbitration test.

注：圓環材質也可按產品標準另定。Note: the ring material can also be determined according to the product standard.

試驗條件Test conditions

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23±5攝氏度.During the test, the upper shaft remains stationary, the lower shaft rotates at 200 rpm, and the friction pair is subject to sliding friction. For 2 hours, the load is 20kg. Other loads are allowed according to the materials. The test environment temperature is 23 ± 5 ℃

試驗報告Test report

試驗報告應包括下列內容：The test report shall include the following contents:

A.塑料名稱、規格、牌號、生產廠；A. plastic name, specification, brand and manufacturer;

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；B. preparation method of sample, friction surface condition, number of samples measured;

C.環境溫度、溫度及狀態調節條件；C. environment temperature, temperature and state regulation conditions;

D.圓環材質、硬度、光潔度和外徑尺寸；D. ring material, hardness, finish and outer diameter;

E.試驗負荷；E. test load;

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；F. test results: test results of wear mark width or volume wear and friction coefficient;

G.試驗日期、人員。G. test date and personnel.

設定時間及當前試驗時間等多種功能，隨機配備彩色打印機，可以打印出帶有曲線、表格數據等標準要求的試驗報告。Set time, current test time and other functions, equipped with color printer, can print out test report with curve, table data and other standard requirements.

特點：Characteristic:

1、系統運行穩定，可靠性高。1. The system runs steadily and has high reliability.

2、結構緊湊，使用方便，簡單。The structure is compact, easy to use and simple.

3、采用高精度電機、驅動機、傳感器，精度高。using high precision motor, drive and sensor, high accuracy.

4、具有試驗人員分級管理功能。It has the function of grading management of the testers.

5、實時顯示摩擦系數-時間，扭矩-時間曲線。 real-time display of friction coefficient time, torque time curve.

6、試驗報告可打印試驗參數，試驗數據，曲線，備注等信息，簡單，方便，可編輯。The test report can print experimental parameters, test data, curves, remarks and other information. It is simple, convenient and editable.

適用范圍：

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

北廣產品銷往上海、廣東、河南、浙江、河北、江蘇、湖南、內蒙、山東、四川、廣州、江西、西北、云南、深圳、吉林、南京、X嘉興、佛山、蘇州、杭州、西安、潥陽、長春、江蘇、平頂山、安徽、金水、金華、海南、廊坊、天津、成都、揚州、東莞、濟南、南通、株洲、保定、貴州、宜興、嘉興、黑龍江、漳州、成都、重慶、咸陽、濟南、紹興、杭州、拉薩、山西、惠州、滄州、江西、沈陽、武漢、沈陽、昆明、南京、鶴山、許昌、青海、寧波、醴陵、淄博、瑞安、阜新、合肥、長沙、常州、瑞安、青島、北京、濟寧、醴陵、廈門、河源、樂清、煙臺、福州、龍口、徐州、唐山等地銷售。

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。

公司承諾：
1.購機前，我們專門派技術人員為您設計的流程和方案
2.購機后，將免費指派技術人員為您調試安裝
3.整機保修一年，產品終身維護
4.常年供應設備的易損件及耗品確保儀器能長期使用
5、售后管理：我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護
6、物流情況：及時提供貨源，確保全國范圍內2-10內到貨，持續穩定地為代理商做全面服務工作，提供合理的運作空間。公司有專業的技術人員為您安裝指導。
7、軟件升級：終生免費提供新版本控制軟件。
8、安裝培訓:儀器包裝內附有說明書，專業培訓人員為客戶指定操作者講解儀器正常操作流程、操作注意事項及儀器的日常維護要求；也可以根據客戶要求提供上門培訓服務。

 北京北廣精儀儀器設備有限公司現公司總資產達數千萬元。擁有現代化設計開發技術和先進的生產設備。致力于多種高性能檢測設備及非標自動化設備的生產和研制，其中本公司產品：絕緣材料檢測儀器，海綿泡沫檢測儀器，力學設備等質量。
無需和任何大學合作完全有自主研發的能力并多次參加世界儀器展覽會與討論會聚結精華注于研發。

阿克隆磨耗試驗機

用途

本機用于測定硫化橡膠的耐磨性能，試驗時試樣與砂輪之間在一定的傾斜角度，且一定負荷作用下進行摩擦，測定試樣在一定里程內的摩耗體積。

主要技術參數Main technical parameters

1.Sample Bearing Load試樣承受負荷26.7±0.2N

2.Rotation speed of rubber wheel axle膠輪軸回轉速度76r/min±2r/min

3.Grinding Wheel Shaft Rotation Speed砂輪軸回轉速度34r/min±1 r/min

4.Adjustable Angle Range between Rubber Wheel Shaft and Grinding Wheel膠輪軸與砂輪之間的夾角可調范圍15°或25°

5.supply voltage電源電壓Ac220v

6.Power waste功耗250W

7.Outline size外形尺寸600×480×400(mm)

8.Net weight凈重60kg

北廣精儀公司，同時在香港、上海、廣東、福建、重慶、北京、長沙等地為客戶提供實驗室整體解決方案，包括實驗室的設計規劃、儀器選型、安裝、培訓、保養、校正、對比測試、管理體系、認證等一站式技術服務。

北廣精儀公司保持以發展與中國測試產業相適應的應用技術為主線，通過與產業界協調發展的方式提高本公司的競爭實力和技術含量。
