擺動滑臺：SMGON系列直驅式手動擺動臺

手動擺動臺

手動擺動臺是空間軸進行俯仰 / 偏擺 (θx/θy) 調 節的手動滑臺，根據內部結構和導軌不同，可分為多 種類型，但由于弧形導軌的加工和使用要求都比較高 所以國內很少有高精度的角位移臺。卓立漢光的手動 擺動滑臺，導向方式涵蓋弧形交叉滾柱導軌、弧形 V 型滾珠導軌，燕尾副導軌。

SMGON系列高精密直驅式手動擺動臺說明：

SMGON 系列產品是卓立漢光開發的手動擺動滑臺，該系列產品主體材料 采用優質不銹鋼，使用弧形 V 型導軌導向，差動分厘卡驅動的手動擺動滑臺。 臺面運行平穩可靠，靈敏度高。臺面多種標準孔位的安裝孔適合不同需要，下方標準固定孔方便將其與其他滑臺連接，組成多維滑臺。

特點：

• 采用差動分厘卡驅動，靈敏度高

• 采用弧形V型導軌，承載力大，運行平穩

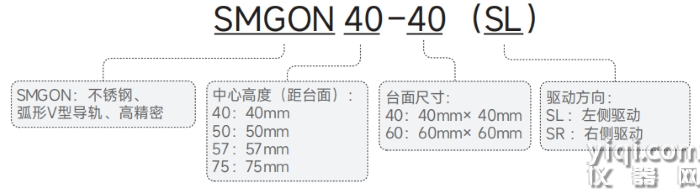

命名規則：

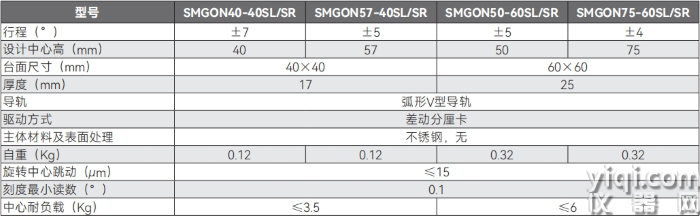

選型表：

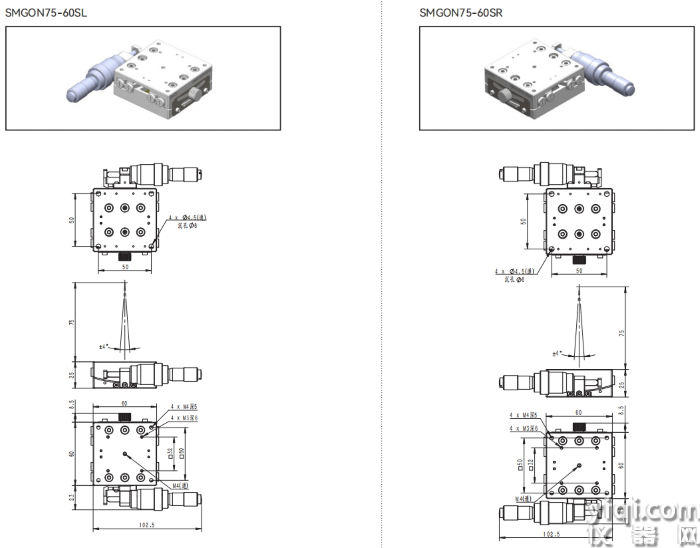

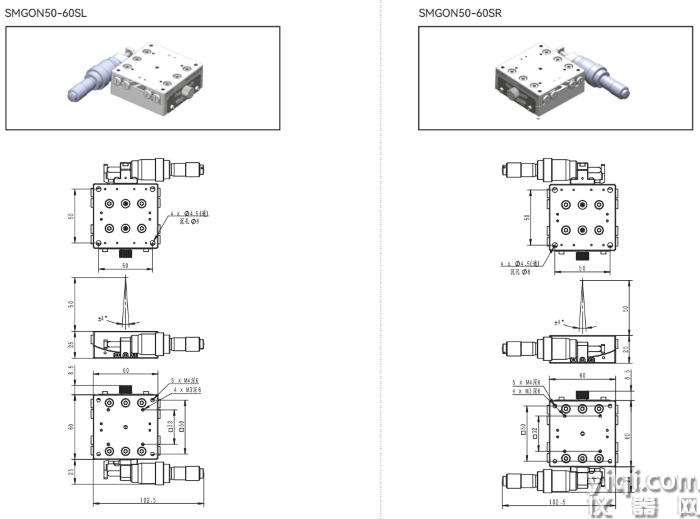

尺寸圖：
