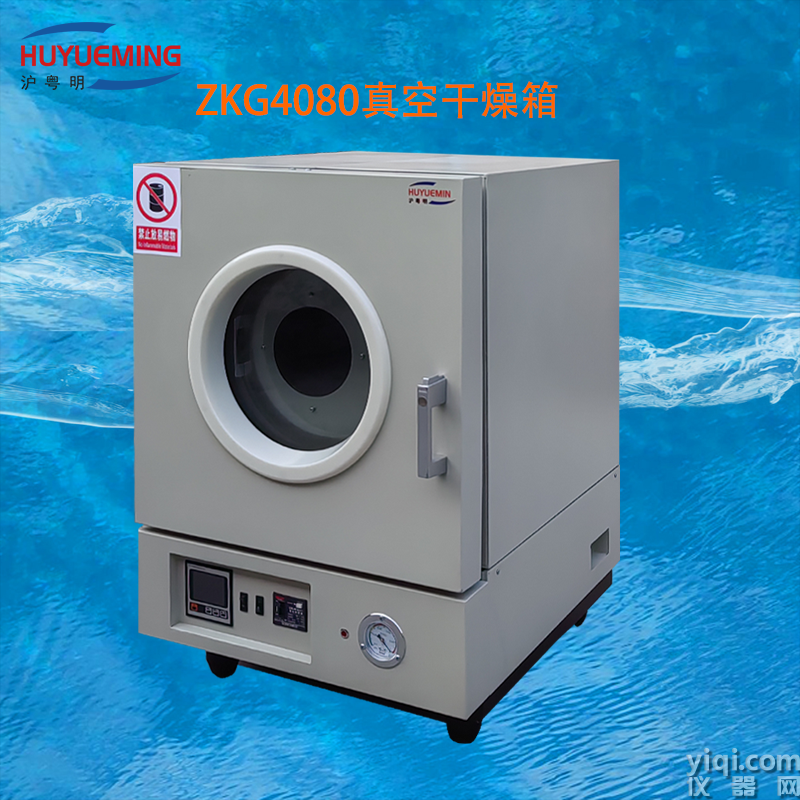

ZKG4080真空干燥箱

一、ZKG4080高溫真空干燥箱 概況

ZKG4080高溫真空干燥箱（以下簡稱:真空箱），供工礦企業、院校等有關部門，在高溫真空狀態下對物品進行加熱干燥處理，及物料的工藝處理。

本產品采用PID連續調節方式進行溫度控制，控溫靈敏、操作方便，并具有超溫報警功能。在溫度調節范圍內可任意設定工作溫度并自動進行控制，達到恒溫狀態。

本產品屬普通電熱真空干燥箱，若需處理貴重物品，請選擇使用本廠其他產品。

本真空箱執行JB/T9505-1999《真空干燥箱》國家專業標準。

二、ZKG4080高溫真空干燥箱主要技術參數

1、使用環境條件：

a.大氣壓強86～106KPa；

b.空氣相對濕度不大于85%；

c.溫度5～40℃；

d.周圍無腐蝕性氣體；

e.24h內環境溫度變化不大于5℃。

2、工作電壓：?jiǎn)蜗?/span>220V± 10%V；頻率50Hz± 1%Hz。

3、溫度調節范圍：150～400℃。

4、溫度波動度：不大于1℃。

5、真空度：267Pa（2mmHg）。

6、加熱功率：1.8kW。

7、外形尺寸：750× 640× 950（深×寬× 高）mm。

8、工作室尺寸：φ350× 400mm。

9、搬運毛重：140Kg。

三、結構及電氣控制原理簡介

本真空箱外殼由冷軋鋼板沖制焊接而成，工作室用不銹鋼板制成，呈圓柱形幾何形狀。工作室內有兩層不銹鋼試品擱板。加熱器緊匝在圓形工作室的外壁上，工作室筒壁與外殼之間是散熱、保溫層，用玻璃纖維作保溫材料,外置一散熱夾套層。箱門上有一圓形觀察窗，以便觀察工作室內的工作情況，工作室的真空度通過儀表板上的真空表，可以方便、直觀地讀到。真空箱有進氣、排氣電磁閥，用于抽真空和排氣泄放，電器控制器件全部裝于箱體下部電氣控制箱內，后有檢修門以便檢修。有關各部件安裝位置詳見結構示意圖（圖1）。

本產品通過智能儀表對可控硅進行PID連續調節，以控制加熱器的加熱量從而達到對工作室內的溫度控制，具有控溫靈敏和穩定性高，以及操作方便的特點。風機用于散熱夾套層的散熱。
