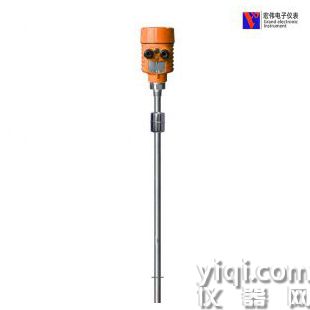

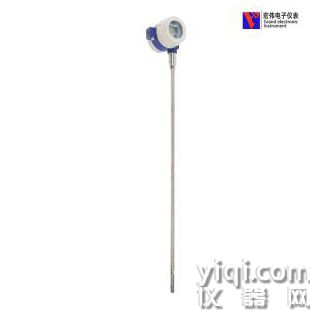

桿式磁致伸縮液位計

產品介紹

磁致伸縮液位計由三個主要部分組成。外管部分是耐腐蝕，耐工業惡劣環境的產品材料。變送器的核心部分是最內核的波導管，它是由一定的磁致伸縮物質構成。變送器的電子部分產生一個低電流的詢問脈沖，該脈沖同時產生一個磁場，并沿波導管向下傳播。當該磁場和波導管上的浮子內的永磁體所產生的磁場相交時，就會產生一個應變脈沖，或叫波導扭曲。應變脈沖沿波導管返回并被電子單元所接收，通過精確測量詢問脈沖和返回脈沖之間的時間間隔，可獲得高精度、高重復性的液位值。

產品參數

工藝參數：單液位，雙液位，液位差 　

導桿類型：剛性桿，柔性桿，剛性桿（外包塑料） 　

導桿長度：0.5－10m 　導桿材料：不銹鋼 　

溫度：-40℃ ~ +130℃ 　

分 辨 率：1 & 5mm 　

溫度系數：0.04mm/℃ 　

環境溫度：-25℃ ~ +70℃ 　

輸出信號：4 …20ma hart 　

供電電壓：12 ~ 36vdc 　

本安防爆： eex ia iib t6 ip 67（0.5~5m） 　eex ia iib t6 ip 67（0.5~5m） 　

ex供電電壓：umax = 30v，imax = 80ma；pmax = 0.8w　ci < 30nf，li < 200uh 　

防護等級：ip67 　

外殼：鋁合金或塑料
