光波測試平臺（模塊化/多通道）

光波測試平臺（模塊化/多通道）

一，光波測試平臺（模塊化/多通道）概述

          9951A和9951Y光波測試平臺是面向光電行業用戶開發的一款模塊化、多通道測試儀器，主機具有8個或18個模塊插槽，可根據需要自由選擇光功率計、光衰減器、光開關、光擾偏器等不同模塊，實現光功率測量、光功率衰減、光路切換、光擾偏等功能，各模塊可插拔互換，便于快速搭建測試系統。產品具有豐富的外部通信接口，包括LAN、RS232C和USB接口，其中LAN接口支持64路客戶端共同訪問，能夠滿足各種程控和數據通信需要。

          通過搭配各類高性能光電測量模塊，9951A/9951Y光波測試平臺可以靈活、高效、可靠的完成測試任務，在光無源器件、光有源器件以及光模塊、光組件的研發、生產等領域，提高用戶的測試效率，降低測試成本。

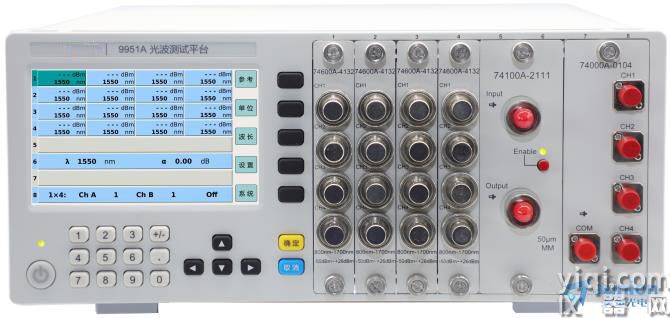

圖1-9951A光波測試平臺

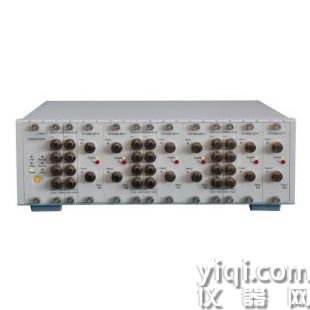

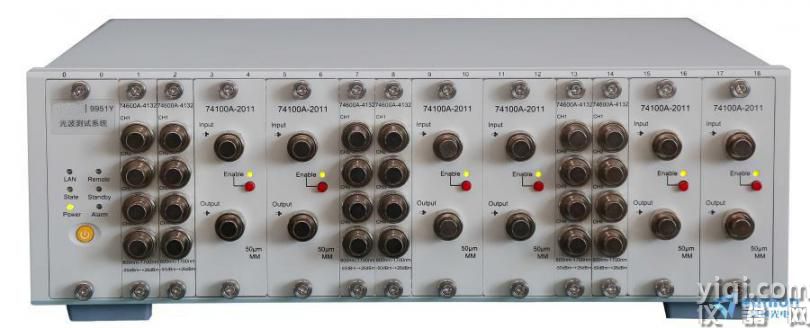

 圖2-9951Y光波測試平臺

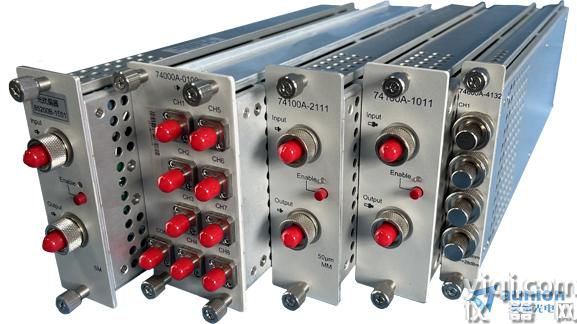

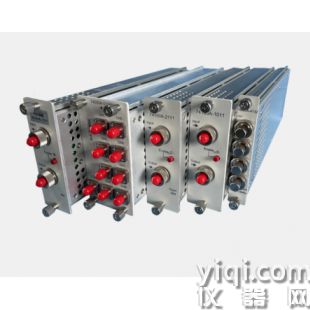

 圖3-多模塊插槽

二，光波測試平臺（模塊化/多通道）產品特點

• 光功率計功能


• 光衰減器功能

• 光開關功能

• 光擾偏器功能

• 遠程控制功能

• 多客戶端訪問功能

• 高清觸摸屏（9951A)

三，光波測試平臺（模塊化/多通道）主要功能描述

•     模塊自動識別功能


    主機平臺上電后自動識別模塊，并顯示模塊信息，快速搭建系統。

•     光功率計功能

    光功率計模塊工作波長范圍為800nm～1700nm，模塊進行了全波段校準，通過搭配不同類型的光功率計模塊可以實現-80dbm～+26dBm大動態范圍的光功率測試。

•     光衰減器功能

    光衰減器模塊具有單模和多模兩種測試模塊，可進行光功率衰減控制，實現0dB～65dB大范圍的功率衰減。

•     光開關功能

    光開關具有多種不同通道模塊，可以實現光路的快速切換。

•     光擾偏器功能

    光擾偏模塊能夠打亂光的偏振態，使擾偏后的偏振光均勻覆蓋整個邦加球，擾偏后偏振度≤5%。

•     遠程控制功能

    主機平臺具有網口、串口（僅9951A）兩種程控接口，提供遠程控制指令集。

•     多客戶端訪問功能

    通過網口控制，系統支持多客戶端訪問功能，允許64路客戶端共同訪問，結合該功能可搭建大型的光器件、光模塊等生產測試系統。

•     高清觸摸屏

    9951A平臺搭配4.3寸高清觸摸顯示屏，界面友好，便捷高效

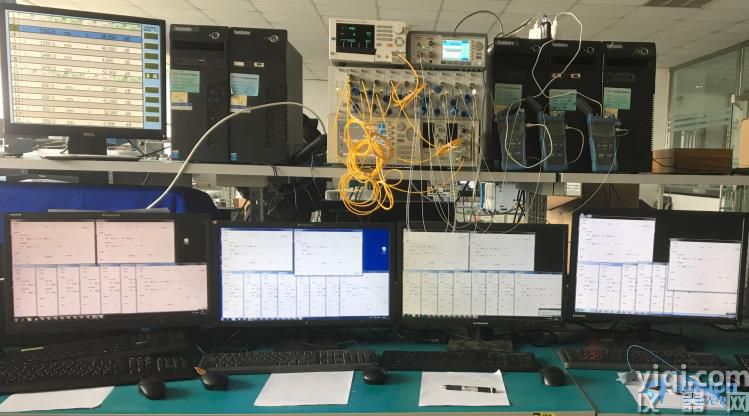

四，光波測試平臺（模塊化/多通道）典型應用

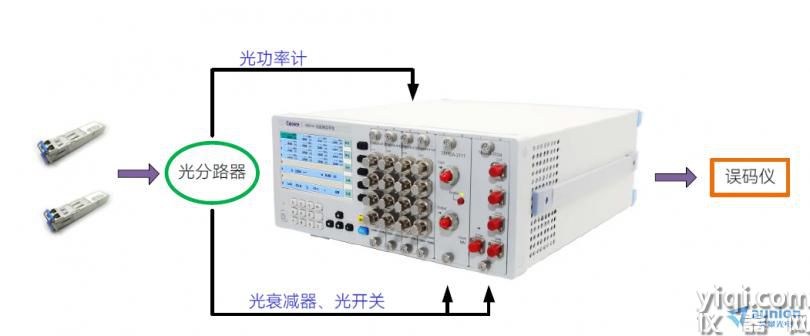

     9951A和9951Y光波測試平臺可用于光無源器件、光有源器件以及光模塊、光組件的研發、生產測試。例如：選擇配置光功率計模塊、光衰減器模塊及光開關模塊等組成光模塊生產的測試系統，利用系統的遠程控制和多客戶端訪問功能建立光模塊的生產測試系統，形成多條光模塊測試線路，節省操作臺空間，本機可以多客戶端遠程監控測試數據，便于生產線智能化測試。

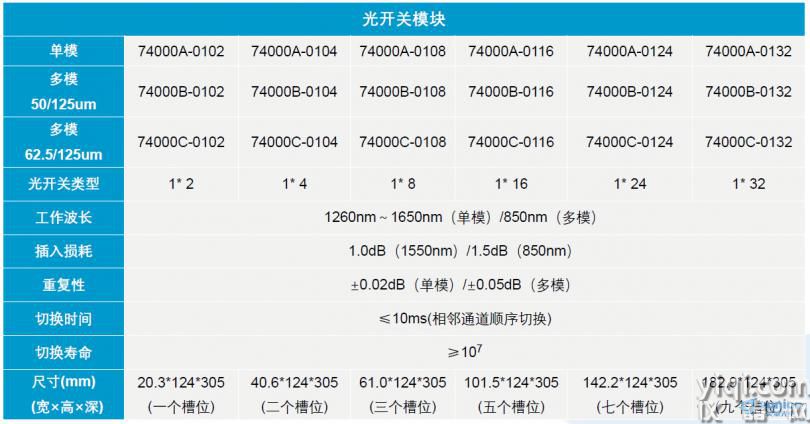

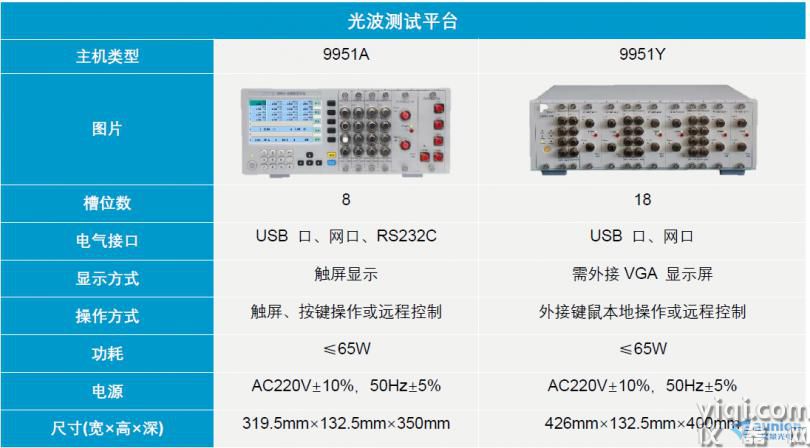

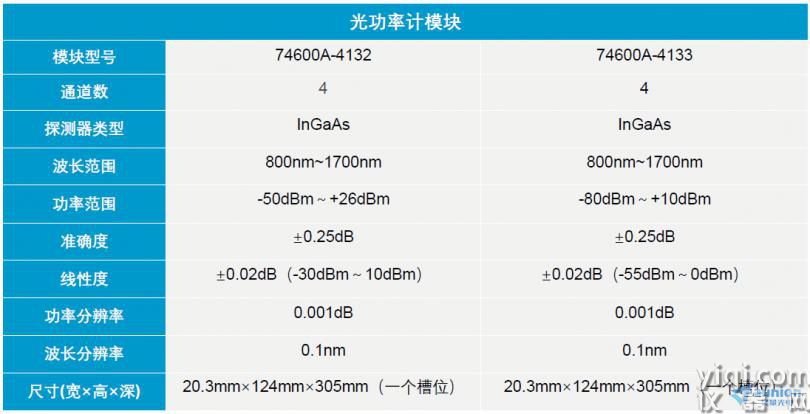

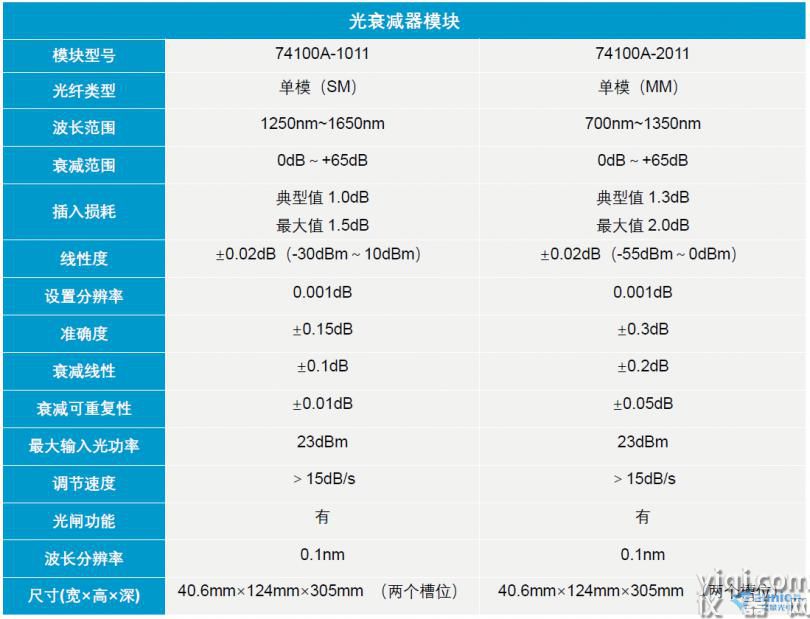

五，光波測試平臺（模塊化/多通道）產品基本參數
