Novascan 紫外臭氧清洗機

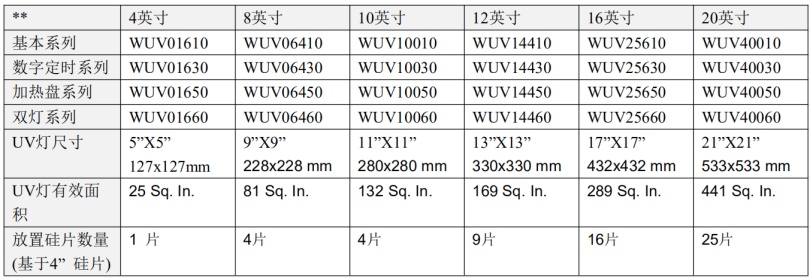

型號及尺寸：


技術規格表：

NOVASCAN清洗機在外觀和尺寸方面相似，但是在控制能力，升級性和加熱板選項方面有所不同。

1 基本系列： 基本型清洗機是預定時的臺式清洗設備。方便的預設置控制器控制，非常容易操作。
? 預定時控制器
? 方便簡單的兩按鍵操作
? 自動工作：15.30.60.120分鐘
? 工作進程可以在任何時候手工終止

2 數字定時系列： 數字定時系列是研究級的紫外臭氧清洗系統，可編程數字控制器來確保精確時間和優化清洗參數。
? 可編程數字控制器
? 數字顯示倒計 時
? 輕松升級到熱盤選項
? 可執行暫停和終止指令
? 內部存儲器用于記錄之前的參數設置

3 加熱盤系列： 加熱型清洗機是最暢銷的紫外臭氧清洗機型號，帶PID反饋回路的數字控制器能精 準保持熱盤的溫度，溫度范圍可達200攝氏度。（300攝氏度可定制）
? 和數字定時系列相同，但標準配置加熱盤
? 高利用率和高靈活性
? 適應多用戶環境

4 雙燈系列 雙燈系列：可以從上面和下面同時處理樣品。適合那些需要正反面同時處理的應用。
? 和數字定時系列相同，但標準配置兩個燈管
? 適合雙面同時處理的應用
? 適應多用戶環境


可選附件：

。紫外臭氧消除器
。NOVASCAN臭氧消除系統，屬于NOVASCAN紫外臭氧清洗機可選附件。
。用于清洗完成
。后排除和分解清洗空間的臭氧。包含一個臭氧消除模塊以及一個特氟龍臭氧泵，以及連接軟管。

真空石英反應器
真空石英反應器是一個密閉帶石英窗口的反應裝置，可以安裝在樣品臺上，通過兩個進氣軟管，可以較好的實現充氧氣、氮?dú)?、或是其他保護
氣體。

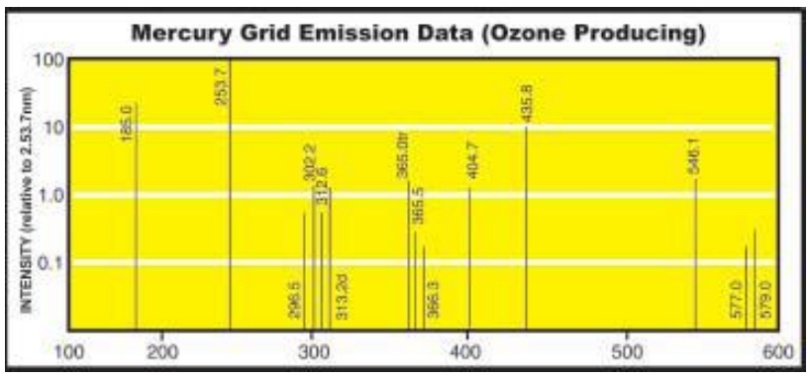

光譜圖：

工作原理 ：

NOVASCAN 清洗機通過產生 185nm 和 254nm 高強度 UV 光分解有機分子（污染物）。185nm 的光可以將氧分子 O2轉變成活性的 O3臭氧分子。254nm 的光同時激發表面的有機分子，使其更容易被臭氧分子吸收并分解。
由于臭氧分子存在時間短并且同時也被 254nm 光分解，樣品臺可以調節樣品到燈管的距離來優化性能。PSD 和PSDP 分解有機污染物，然后形成 CO2和 H2O 蒸氣，同時也將臭氧分子轉變成氧分子。


一般特性：
電 源：220.240VAC.50-60周期。
樣品高度：所有系統都配置可調節高度的樣品臺0-100mm，調節燈與樣品之間的間距，并帶位置鎖定，標準樣品
臺尺寸為UV格柵燈大小或更大。
UV格柵燈：產生臭氧的低壓汞格柵燈，帶反射罩。燈管壽命大約為5000小時。
UV反射罩：UV反射罩一般比UV格柵燈大一英寸。比如4×4英寸燈管反射罩尺寸是5×5英寸。
真空反應腔：選項客戶化定制，鋁或石英材料。
樣品放置：打開清洗腔上蓋，露出樣品臺，允許360度裝入樣品。安全裝置：當清洗腔打開時，系統安全鎖會關
掉UV燈。
進出氣口：標準配置2個氣接口，可選更多。
溫度范圍：150攝氏度 (選項)
臭氧中和器：中和器和泵用于臭氧排除。（選項）


案例分析：

1. 新玻璃片通常不潔凈，使用NOVASCAN清洗機（室溫空氣中操作），表面可以非常容易和快速的清潔到原子級別。

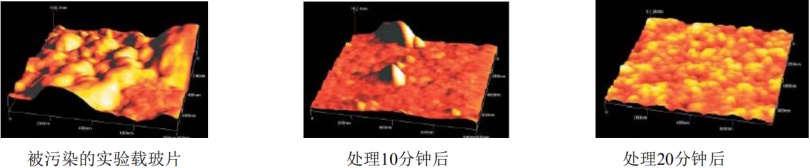

2. 使用AFM原子力顯微鏡觀察玻璃片表面，比較NOVASCAN紫外臭氧清洗機處理前后的效果。（注意zui后一幅數據經過了放大處理以反映玻璃表面顆粒）
