產品特點

TAPESTAR?是由THEVA公司開發的針對超導帶材進行檢測的小型化設備，該設備能夠快速、高分辨的檢測超導帶材，通過非接觸式測量方法連續對超導帶材的臨界電流進行檢測，測量精度能夠達到毫米量級。通過測量能夠檢測到超導帶材的缺陷及均勻性。

詳細介紹

隨著超導涂層和設備技術發展了進20年的經驗積累，THEVA具備了超導材料和設備生產的先進技術。THEVA在該領域投資研發超過10年并于2012年與領域?qū)＜液虰ayerische Beteiligungsgesellschaft公司強強聯合。THEVA一直專注于工業應用領域的生產和研發需求拓展了包括超導帶材生產、超導帶材檢測等多個領域。

自1996年成立至今，德國總部THEVA已將業務拓展到了美國、俄羅斯、亞洲全球多個地區，用戶遍布各地。

該測量方法能夠用來檢測一代和二代超導帶材，也可用于對于接觸式測量而言無法測量的層壓或有絕緣層的超導帶材。該TAPESTAR?是兩個版本。該TAPESTAR?XL是適合在生產環境中的質量控制和產品的進貨檢驗。較小的版本TAPESTAR?是理想的實驗室使用。兩個版本都可以定制各種不同的帶材寬度。 快速?gòu)妮喌捷?高分辨能力, 測量超導帶材的臨界電流 (一代或者二代高溫超導帶材) 液氮溫度下的非接觸技術臺式小型化設計并集成了液氮杜瓦 帶材加熱避免水汽潮濕 帶材傳動裝置集成有應力控制和穩定速率控制 控制模塊系統集成有DSP處理芯片 用戶可用筆記本或選配電腦操作和處理數據 專有windows系統下的控制和查看軟件

詳細技術參數

Tape Drive
傳輸速率	0-55m/h
測量速率	0-55m/h
帶材應力	5N
引導帶連接	僅在測試帶材背部
小彎曲直徑	100mm

Storage coil dimensions and mounting
大繞行線圈外徑	200mm
小繞行線圈內徑	20mm
大帶材總重量	5kg
輪轂直徑	10mm
大芯體寬度	20mm

HTS tape specs
大帶材厚度	200μm
大帶材寬度	12+0.4mm
臨界電流測量范圍	50~400A

Measurement specs
并排傳感器數量	7
軸向精度(@55m/h)	0.5mm
橫向分辨率	0.6mm(4mmTape) 1.5mm(10mm Tape)
磁場范圍	0-40mT
校準樣品實際測量精度	測量范圍±3%(min.15A)

General requirement
電力	220V 50Hz 250W
液氮	Liquid nitrogen @0.05MPa
環境溫度	5~35℃
相對濕度	10~90%(室內使用)
安裝選址	避免震動

Dimensions
占地面積	750mm X 710mm
高	860mm
重量	98kg

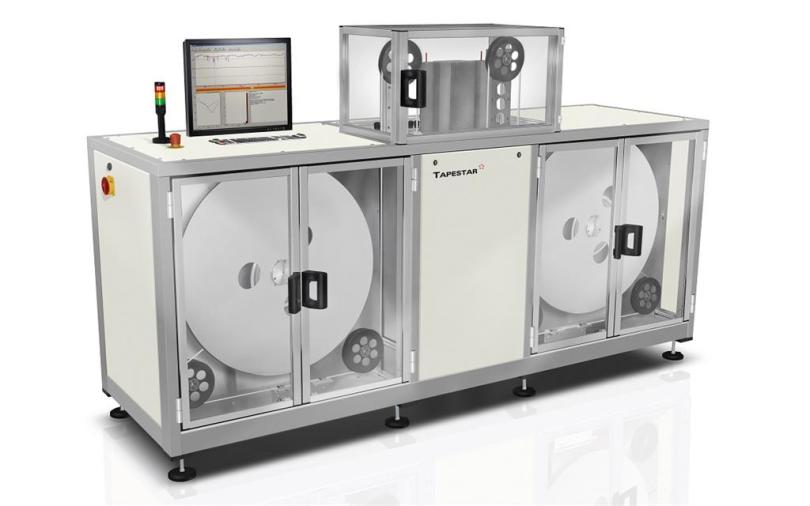

TAPESTAR?XL是適合在生產環境中的質量控制和產品的進貨檢驗，相對臺式小型化型號擁有更大的輪盤和更大的帶材存儲尺寸和測量長度，此外測量速率更快，能夠測量的臨界電流也更高。
快速?gòu)妮喌捷?高分辨能力, 測量超導帶材的臨界電流 (一代或者二代高溫超導帶材) 液氮杜瓦集成在測量柜中 帶材加熱避免水汽潮濕 帶材傳動裝置集成有應力控制和穩定速率控制 控制模塊系統集成有工業電腦 用戶使用觸摸面板和自帶鍵盤進行操作

詳細技術參數

Tape Drive
傳輸速率	0-750m/h
測量速率	0-200m/h
帶材應力	5-11N
引導帶連接	正反面均可
小彎曲直徑	100mm

Storage coil dimensions and mounting
大繞行線圈外徑	800mm
小繞行線圈內徑	200mm
大帶材總重量	50kg
輪轂直徑	3inch
大芯體寬度	20mm

HTS tape specs
大帶材厚度	200μm
大帶材寬度	12+0.4mm
臨界電流測量范圍	50~1000A

Measurement specs
并排傳感器數量	21
軸向精度(@55m/h)	1mm
橫向分辨率	0.6mm
磁場范圍	0-120mT
校準樣品實際測量精度	測量范圍±3%(min.15A)

General requirement
電力	400V 三相 50Hz 3kW
液氮	Liquid nitrogen @0.05MPa
環境溫度	5~35℃
相對濕度	10~90%(室內使用)
安裝選址	避免震動
