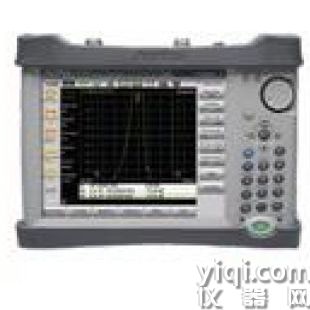

Microwave Site Master? 手持式電纜與天線分析儀

Microwave Site Master S820E 系列的可選頻率范圍為 1 MHz 到 8、14、20、30 和 40 GHz，是迄今為止研發的先 進的 Site Master?？捎玫氖噶烤W(wǎng)絡分析儀（ VNA ）和矢量電壓表（ VVM ）選件，允許用戶在任何時候輕松擴展S820E的多功能性。添加選件到S820E是輕而易舉的，只需購買所需的選件，并安裝由安立提供的選件激活密鑰。無需將儀表送進服務部門，因?yàn)樗璧娜坑布托?zhǔn)已經在出廠前內置到S820E中。

VNA模式提供了雙端口雙向掃描，4個S參數同時測量功能及用戶可配置的四窗口顯示功能。生成兼容行業標準格式的S2P文件(3種類型的S2P文件可選)。S2P文件可導入到Anritsu的臺式VNA(VectorStar?和ShockLine?)，便于現場和實驗室測量結果的對比。

VVM模式具備A/B和B/A比值功能，使S820E可作為簡易替換取代舊的矢量電壓表。 VVM模式還支持反射/傳輸直接測量，無需外部的CW源，以及外部耦合器、橋梁或分配器。矢量誤差校準可應用在反射或傳輸測量，它為DUT提供了絕對測量數據，并補償任何一個可能需要直接連接到DUT的電纜、適配器或固定裝置。多種測量顯示模式可供選擇，方便與其他常見的測量類型的比較，便利的表顯示可同步測量多達12個DUT和1個引用，對于多陣列天線系統調優非常適用。業界領先的動態范圍為不可避免的高系統損耗提供了出色的測量穩定性和可重復性，因此非常適合臨界下滑信標的安裝和驗證。

S820E 利用與我們的高級 Vector Star? VNA 型號和我們新的ShockLine? VNA型號同樣的先進采樣技術，其緊湊型手持式設計發揮了臺式微波的性能。 沒有其他手持式微波電纜與天線分析儀/ 矢量網絡分析儀可與 S820E 型號的動態范圍性能相媲美。 憑借動態范圍為 110 dB 時高達 40 GHz 的頻率，S820E 的性能甚至超越了上一代臺式 VNA。 標準配置現代連接選項（USB、以太網）和全遙控功能。

S820E 取代了先前的 S810D/S820D 微波電纜與天線分析儀，并且提供的功能多于之前型號。 S820E 還包括“經典模式”，先前 S8X0D 系列用戶只需花費很少時間即可高效使用。

內置的幫助菜單可輕松訪問幫助，且包含完整的儀器用戶指南。

標準單端口測量功能包括：

• 回波損耗

• VSWR

• 電纜損耗

• 史密斯圓圖

• 相位

• 故障點定位回波損耗

• 故障點定位 VSWR

• 高精度射頻功率（需 USB 傳感器）

標準雙端口測量功能包括：

• 雙端口傳輸測量

• 雙端口傳輸測量（需外部傳感器）

• 雙端口掃頻電纜損耗（需外部傳感器）

可選的矢量網絡分析儀的功能包括：

• 雙端口全向掃描，不需要翻轉DUT來進行 S12和S22測量

• 同時測量2端口設備的4個S參數

• 用戶可配置的畫面，可以顯示1、2、3或4個曲線，可任意組合曲線重疊顯示

• 圖表類型的多種選擇,包括實部阻抗和虛部阻抗

• IFBW選擇從10 Hz至100 kHz 用1/2/5步進

• 保存為S2P文件(3種格式),測量文件(.svna),屏幕圖像、CSV和TXT文件

• 參考面擴展(雙端口)功能可以補償端口損耗

• 用戶可定義任意數據點,不限于固定的選擇

• 插值(用戶可選擇開/關)減少重新校正的需求

• 每個曲線都有單獨的平滑功能和單獨的標記

 ?

可選的矢量電壓表功能包括：

• 矢量誤差校 準反射和傳輸用于設備的絕 對測量

• A/B 或 B/A 比值功能，可簡易替換傳統矢量電壓表。

• 可變的 IFBW 設置：從 10 Hz — 100 kHz 以優化性能

• 靈活的測量格式包括：
   – LogMag & Phase
   – LinMag & Phase
   – SWR
   – 阻抗

• 表顯示提供對12個設備+ 1個引用的同時測量

• 多種文件保存格式如測量 (.vvm)、CSV (.csv)、 文本 (.txt)或圖像 (.png)

傳輸和雙端口掃頻電纜損耗測量使用外部 USB 傳感器，可使用戶準確測量較長電纜和波導裝置的損耗，適合于末端相距較遠的裝置。 通過使用安立的USB延長器（2000-1717-R）和適當長度的UTP Cat 6電纜，傳感器可延伸至 85m (278 ft)。安立公司提供22.5 m 的Cat 5e電纜(2100-28-R) 來滿足大多數應用的要求。

利用獲得專 利認證的射頻干擾抑 制法能夠在射頻高度活躍的應用中執行精 準的測量。 支持同軸和波導測量類型。

該架構采用全新設計，能夠提供先 進的性能，架構內部有 4 個接收器，可執行完全反向測量的雙端口矢量網絡分析儀。 此架構可進行升級，以進一步擴展儀器的強大功能，從而確保您未來收益。

線掃描工具 (LST) 是一種免費的數據分析軟件實用程序，除了能夠生成專業報告外，還能對系統的變化趨勢、存在的問題及其性能進行評估。

Compatible with the Smart Aligner Android application for the generation of site close out reports including antenna alignment results from Multiwave tools and line sweep results.
