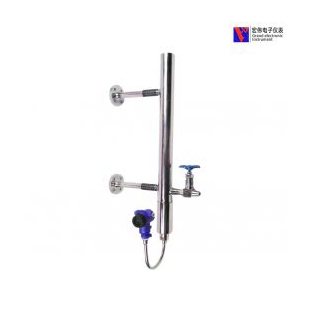

B49H石英管水位計

概述

　　UYS系列石英管雙色液位計是我公司利用自然關在液體中折、反射的原理，借助紅、綠濾色片，在測量時，使液相顯示綠色，汽相顯示紅色，由于液、汽相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利；該液位計的汽、液相側裝有兩個防爆角閥，角閥內裝有靈敏度很高的保險鋼珠，當石英管發生意外破裂時，鋼珠在內外壓差（＞0.3MPa）作用下自動堵住通道，有效防止介質泄露，避免發生事故，該液位計可廣泛應用于石油、化工、電力、冶金等行業，是目前國內理想的直讀式液位計之一。

　　特點

　　B49H石英管水位計直讀式儀表液、汽相顯示清晰，無盲區、密封性能好、耐高溫、高壓、防粘稠。重量輕壽命長、無泄漏、結構簡單、沖洗、維護方便。

　　自密封結構

　　該產品中帶有上下兩個防爆角閥，閥內沒有靈敏度很高的保險鋼珠，鋼珠可在石英管意外破裂時在內外壓差作用下自動堵住通道，從而防止介質外泄。

　　平衡裝置

　　此結構起緩沖，平衡壓力作用，保護石英玻璃液位置，防止高溫、高壓介質瞬間進入管內產生猛烈沖擊而導致石英玻璃管爆裂，建議6.4Mpa以上工況選用此裝置，以確保安全生產。

　　技術參數

　　測量范圍（法蘭中心距）：500、800、1100、1400、1700、2000mm（其他中心距可協議訂貨）

　　鍋爐專用型：±150、±200、±220、±300、±3200mm

　　顯示方式：汽相紅色，液相綠色

　　材質：碳鋼、不銹鋼（1Cr18Ni9Ti、304）

　　工作壓力：1.6、2.5、4.0、6.4、10.0MPa

　　工作溫度：碳鋼≤350℃不銹鋼≤450℃

　　排污閥形式：G1/2截止閥

　　連接法拉通徑：DN15、DN20或DN25

　　法蘭密封面：平面（RF）或凸面（M）

　　伴熱蒸汽工作壓力：≤1.0MPa

　　電伴熱：采用自限溫度伴熱帶

　　鋼珠封閉動作壓力：≥0.3MPa

　　光源電源：36或220VAC

　　環境溫度：-50-+80℃

　　防爆等級：ExibⅡCT5

?
