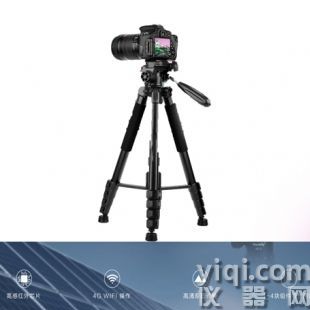

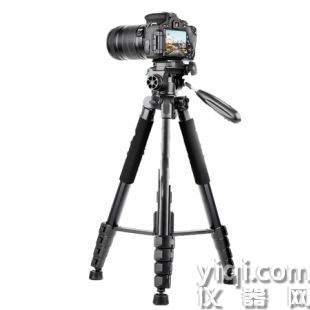

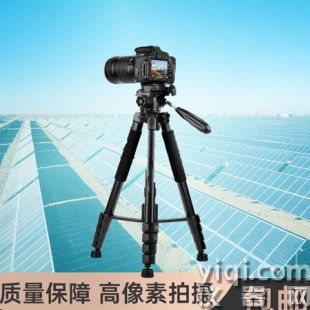

德斯威便攜式el檢測儀SW-EL3隱裂檢測

相機模塊

像素

2416萬像素

分辨率

6000x4000

芯片

23.5x15.6mm、CMOS傳感器

紅外芯片

鍺芯片 99.8%紅外折射率

精度

1.0mm/pixel

檢測速度

1～30s可調

弱電流測試

可在5A弱電流呈現清晰隱裂成像

光屏蔽

燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響

檢測面積

4000mm*2000mm

鏡頭

18mm廣角紅外鏡頭

對焦模式

全時自動對焦

電池

980mah

內存卡

32GB

數據線

10cm

電源模塊

容量

10AH

電芯

高性能離鋰電池

輸出電流

8A

電流精度

0.1A

輸出電壓

70V

電壓精度

0.1V

負載功率

100W～600W；上限不高于700W

檢測數量

300～500塊光伏板

控制面板

LED數顯程控面板

功能設置

無線遙控上電斷電

節電模式

上電10s后自動斷電

穩態模塊

恒定電源輸出電流電壓不受電量大小變化

電路保護

短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

上電線

10cm交流三孔輸入線

直流線

5m直流輸出線、MC4端口對接組件

電腦

平板電腦

華為平板 32G

Wi-Fi

2.4G

內置2.4GWi-Fi無線控制模塊

軟件

檢測APP

無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等

PC

電腦軟件

檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件

支架系統

檢測支架

1.5米鋁合金支架

檢測云臺

支架一體式安裝，360度旋轉

定位模塊

檢測定位

十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率

使用環境

沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境

質保售后

1年質保、24H響應、72H故障解決方案、備品備件協調

1

EL相機

2400萬紅外相機，全自動對焦

1

臺

2

EL紅外鏡頭

18mm廣角紅外鏡頭；精度0.8mm

1

臺

3

平板電腦

華為榮耀 32G

1

臺

4

Wi-Fi傳輸模塊

內置2.4G Wi-Fi模塊

1

套

5

數據線/充電器

標準

1

套

6

相機電池

標準

2

套

7

檢測支架

2m碳纖維三腳架

1

套

8

檢測云臺

720云臺

1

臺

9

EL-DC移動電源

10AH儲能，70V，700W，恒流恒壓輸出，遙控器無線控制，續航300～500塊組件，10S自動斷電

1

臺

10

上電線

5米

1

根

11

檢測定位儀

十字鐳射激光定位，快速定位檢測組件位置

1

套

12

設備拉桿箱

專用三防儀器拉桿箱；

1

套

13

EL-APP檢測軟件

無線操作相機檢測，即時取景，圖傳查看，圖片下載，歷史圖片查看

1

套

14

windows軟件

檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件

1

套

*

(額外可選1)

1500V組串電源(基礎款 可一次性36塊組件)

*

(額外可選2)

2.5米防紅外暗室(100%紅外線屏蔽5~7級抗風 白天戶外組件檢測)

*

適用場景

光伏電站安裝前測試；支架上組件測試

*

其他

標準應用設備，市場主流產品。
