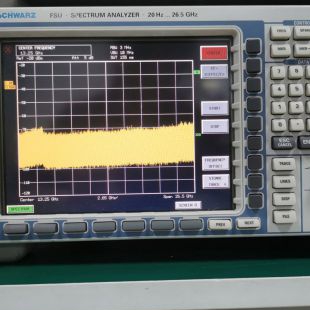

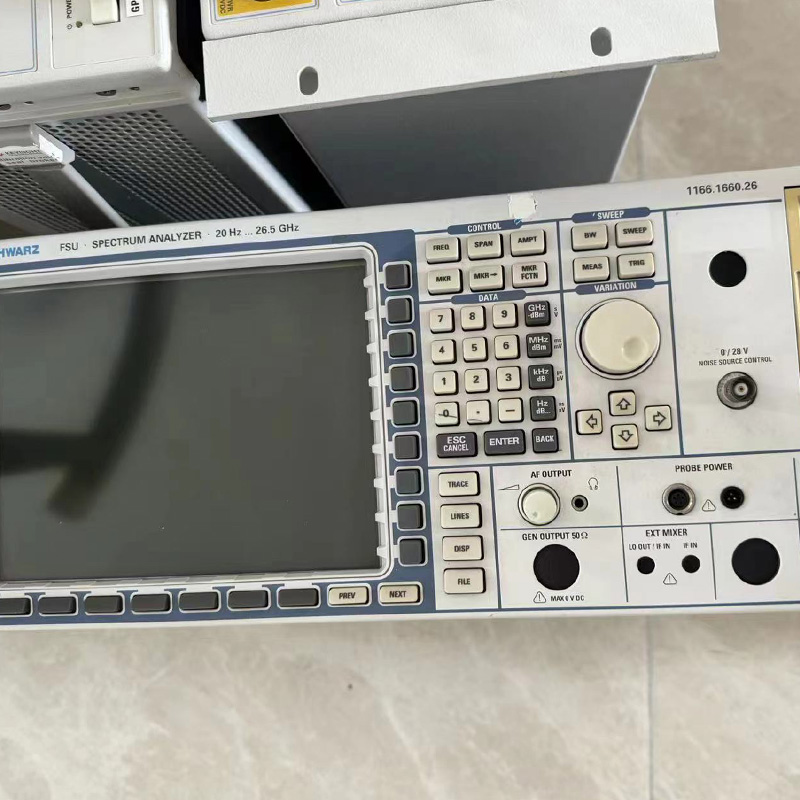

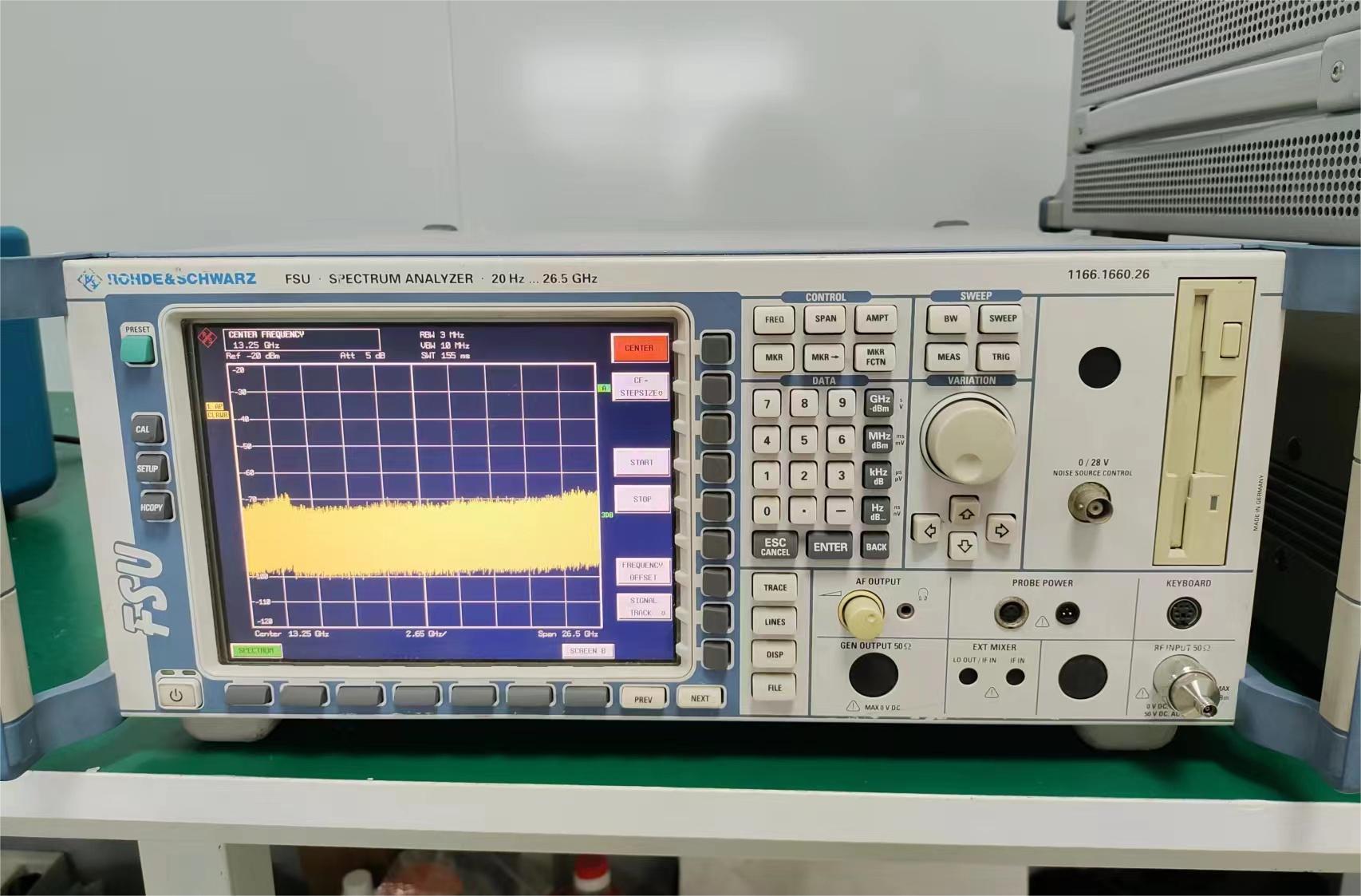

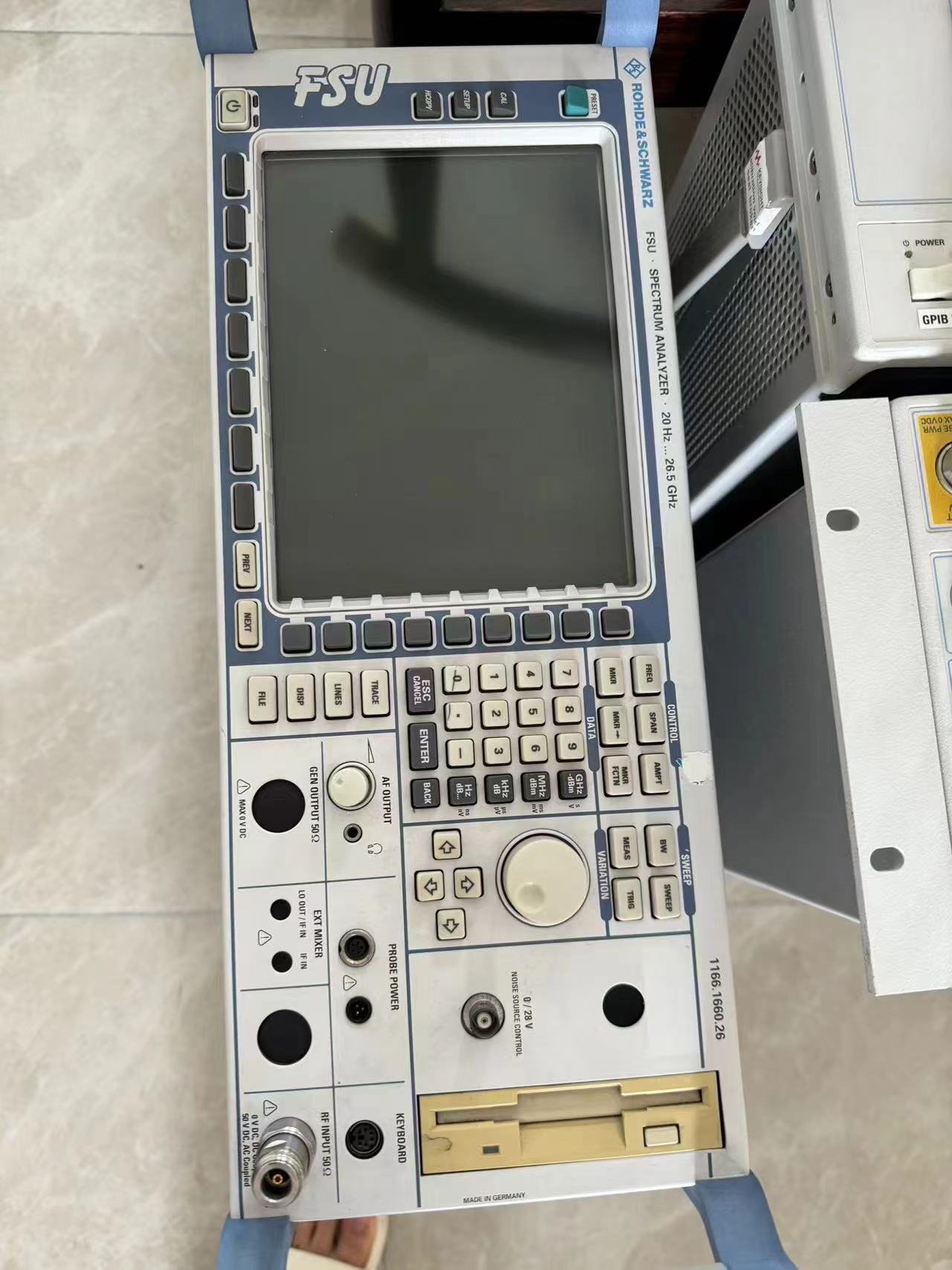

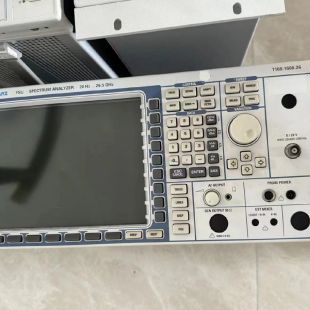

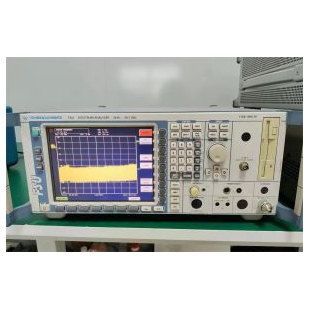

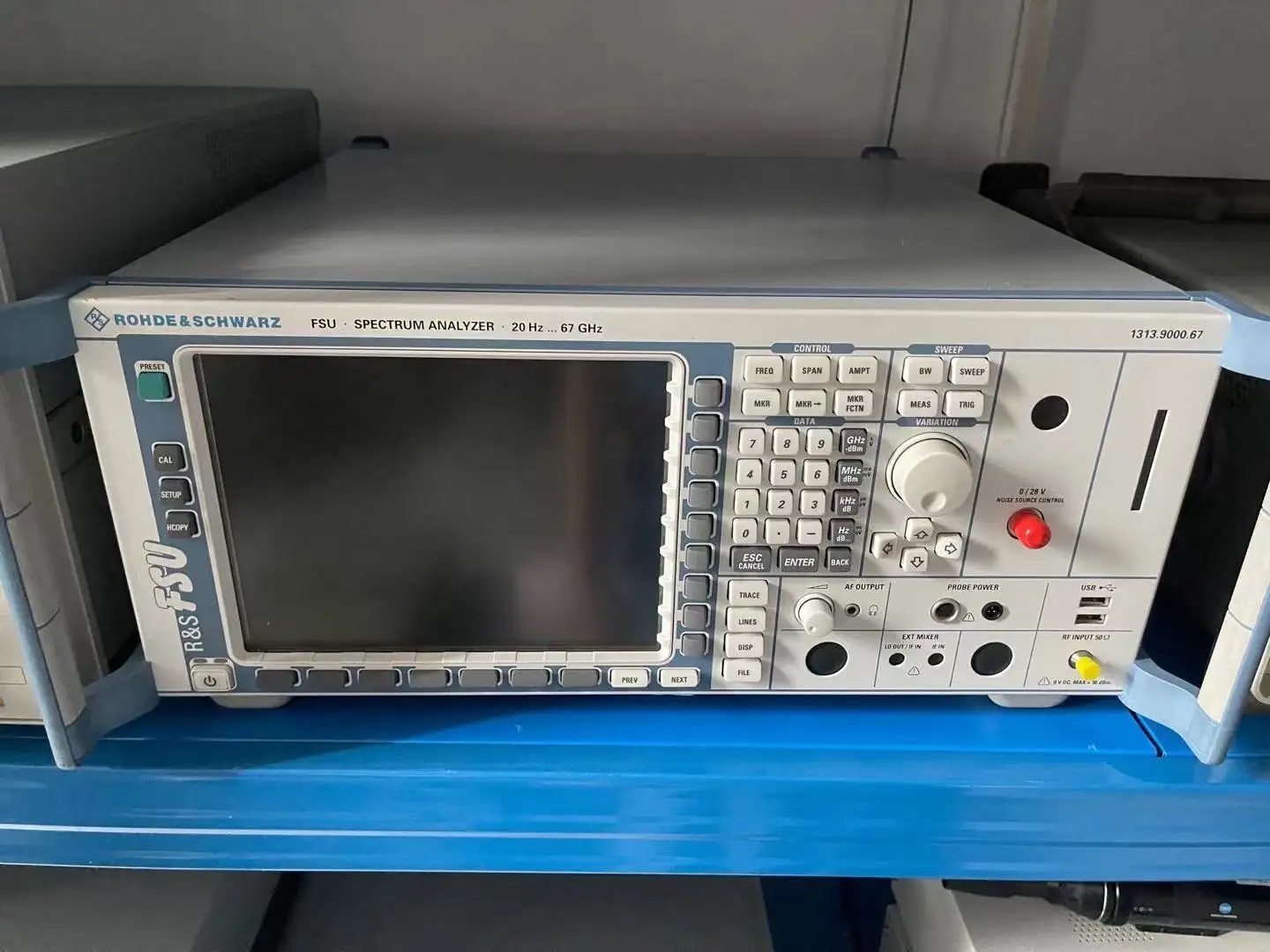

Rohde & Schwarz FSU43高性能頻譜分析儀

Rohde & Schwarz FSU43 是一款高性能頻譜分析儀，在相位噪聲、動態范圍和測量精度方面具有出色的性能，可應對 RF 分析中的任何挑戰--航空航天和國防或一般微波應用。其寬動態范圍使 Rohde FSU43 成為基站開發和測試的理想工具。加上標準模型中已經包含的出色特性，例如<0.3 dB 總測量不確定性、門控掃描和 IF 功率觸發。

附加功能:

頻率范圍:20赫茲至43千兆赫

顯示的平均噪音水平:-158分貝(1赫茲)

典型相位噪聲。10千赫時為- 133分貝(1赫茲)

TOI典型。:+25 dBm

分辨率帶寬:1 Hz至50 MHz

TOI > 20 dBm，典型。:+25 dBm

1 dB壓縮:+13 dBm (0 dB射頻衰減)

顯示的平均噪聲水平:2 GHz時為–152 dBm；–26 GHz時為148 dBm(1Hz帶寬)典型。3GPP的77 dB ACLR，典型值。84 dB，帶噪聲校正相位噪聲:典型值10 MHz載波偏移時–160 dBc(1Hz)

射頻性能：

? DANL 測量的典型值為 -158 dBm （1Hz）（無預放）

? 單邊帶相位噪聲典型值 - 133 dBc （1Hz） @ 10 kHz 偏離，載波 640 MHz

? 相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz

? 三階截止點典型值 25 dBm

? 1 dB壓縮點典型值 13 dBm

? WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）

?多種標準可供選擇

? 多載波 ACP 測量，支持獨立載波間距

? 自動 TOI、OBW 和 AM 調制深度測試程序

? 諧波失真測量

? 可選擇各種標記功能

o 相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計數器（30ms 中 0.1Hz）

? CCDF 和 APD 功能（y 軸單位可采用百分比）
