霍爾傳感器響應時間測試大電流源

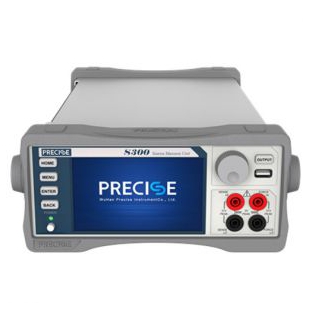

普賽斯數字源表集電壓源、電流源、電壓表、電流表、電子負載功能于一體，支持四象限工作、微弱電流10pA輸出測量、3500V高壓下nA級測量、1000A脈沖大電流輸出，全系列產品豐富，歡迎隨時來電咨詢普賽斯儀表，詳詢一八一四零六六三四七六；

HCPL100特點和優勢：

50~500us的脈沖寬度連續可調；

15us的超快上升沿；

同步測量電壓；

單臺Z大可達1000A輸出；

可極性反轉；

0.1%測試精度；

技術指標
電流脈寬  50μs~500μs
脈沖電流上升沿時間    典型時間15us
輸出脈沖電流        5 ~1000A量程，精度0.1%FS±1A
輸出負載電壓要求<12V@1000A
DUT電壓測量    2獨立通道
DUT電壓測量   遠端測量，峰值電壓測量（取樣點可配置）
DUT電壓測量    0~0.3V量程，精度0.1%±0.3mV

DUT電壓測量   0~3V量程，精度0.1%±3mV

DUT電壓測量    0~18V量程，精度0.1%±8mV
電流脈沖輸出間隔時間1秒
電流脈沖峰值功率<12kW
支持多設備并聯輸出超大電流，如3000A
支持輸出極性反轉
觸發信號  支持trigin及trig out
通訊接口 RS232
輸入電壓        90~264VAC、50/60Hz
輸入功率<750W
尺寸：長516x寬250x高160mm

應用領域

肖特基二極管

整流橋堆

IGBT器件

IGBT半橋模塊

IPM模塊
