液體分層檢測開關

1. 原理

不同的介質具有不同的超聲波圖譜。通過提取超聲波特征信號，

可以識別不同介質之間的分界面。該產品用于檢測流動介質的界位變化，

并通過 4-20mA 或者RS485 接口輸出檢測結果。具有測量范圍大、響應

快、高精度、高可靠性、高重復性等特點。

2. 儀表特點

● 測量范圍大、響應快、高精度、高可靠性、高重復性。

● 可減輕人工巡檢工作強度，節省人力物力。

● 接口：1 路RS485（MODBUS RTU）或者 1 路4-20mA。

3. 儀表組成

4. 儀表安裝

罐頂?shù)跹b

反應釜 罐壁側裝

排液管側壁安裝

P

調節閥或開關閥等

儀表可安裝在反應釜罐頂、反應釜罐壁、排液管側壁。

5. 產品選型

ST U 01 – 6B □ □□

40 — 探頭擋板距離40mm

58 — 探頭擋板距離58mm

A — 三線制4-20mA輸出

D — RS485輸出

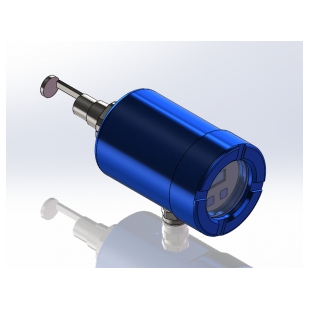

液體分層檢測開關

超聲波測量原理

7. 技術參數

參數 技術指標

材質 探頭：不銹鋼 304（標配，可定制）殼體：鋁合金

耐壓 1MPa

過程連接 3/4＂NPT（標配） 其他方式可定制

輸出 三線制 4-20mA，負載 500Ω。4mA(底層介質)，5mA(中

間層介質或者上層介質)，6mA(上層介質或者空氣)。

或者RS485 MODBUS

響應時間 50 毫秒

工作溫度 -30℃～55℃

介質溫度 -20℃～150℃

防爆等級 Ex ia IIC T6 Ga

防護等級 IP66

發射功率 小于 0.01W/cm2，小于 0.1mJ/ cm2

電源 18～28V DC

4～20mA 接

口本安參數

Ui:28V,Ii:93mA,Pi:651mW,Ci:0uF,Li:0uH

RS485 接口

本安參數

電源：Ui:23.1V,Ii:187mA,Pi:1080mW,Ci:0uF,Li:0uH

RS485：Ui:7.6V,Ii:77mA,Pi:147mW,Ci:0uF,Li:0uH

推薦安全柵 4～20mA 接口：NPEXA—CM31

RS485 接口：NPEXA—C711 （配電 24V 100mA）

新鄉市宏偉電子儀表有限公司

有四種型號可選:HWST-6BA40，HWST-6BA58，HWST-6BD40，

HWST-6BD58

新鄉市宏偉電子儀表有限公司—液體分層過程檢
