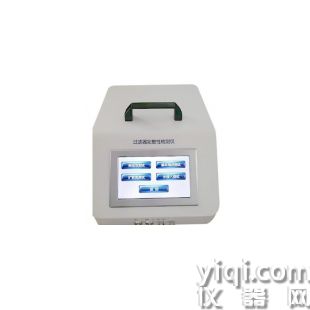

濾芯過濾器完整性測試儀

濾芯過濾器完整性測試儀儀器特點：

1. 功能強大，涵蓋了現有關于過濾器完整性的所有測試方法；

2. 采用自主優化的Linux系統；

3. 優化了測試運算，縮短了測試時間；

4. 10英寸真彩觸摸屏設計，友好的人機界面，操作簡單、快捷、可靠；

5. 自動自檢功能，對儀器自身多項性能功能自檢，開機后具有儀器自檢功能，發現故障及時上報；

6. 科學的權限管理設計，權限分級、電子簽名等，符合 GMP 和FDA CFR 21 part 11,支持多級用戶訪問權限設置，確保數據完整性，具備完善的審計追蹤功能，并支持手動或電子簽名7.儀器自帶審計追蹤功能，可記錄多項操作事件日志，真正滿足數據完整性的要求；

10.可建立1000組預存方案，可以完全滿足多種濾芯類型和現場不同的測試條件，儀器更加簡單化、智能化；

11.增加了擴散流量—壓力的顯示曲線，實現了三曲線的顯示和打印功能，優化了進氣控制單元，使進氣速度和穩定性大幅增加；

12.支持USB數據導出功能，不僅能導出測試的原始數據而且能導出源數據和配置數據，使數據完整性的要求在該儀器中得到體現；

13.可根據客戶要求拓展數據通訊和網絡接口的要求，并支持無線通訊功能；

14.優化儀器結構，使其防塵防濺級別達到IP54，采用快速連接頭（可采用Staubli接頭），避免進出管路連接錯誤；

15.儀器的測試記錄和審計追蹤均可以查詢及導出；

16.高精度的傳感器和優化后的算法可以使氣路延長至100m,使上游體積的測試更加準確，儀器更能滿足現場的使用條件，而不影響測試結果；

17.內置熱敏打印機避免顆粒及油墨污染風險，可在合適的條件下保持字跡清晰10年以上；

18.采用中英文雙語操作界面；

19.多種壓力單位可任意切換（mbar,kpa,psi,kgf/cm2）；

20.1000個用戶賬號，多達四極的用戶管理權限，且每個用戶的權限可采用默認或定制方式確定，更靈活的滿足現場生產及實驗室的管理需要，完善了用戶信息及權限配置；

21.最多可做到12芯20英寸濾筒的測試，大大提高使用者的工作效率；

22.豐富的數據接口，儀器不僅包括標配的數字及模擬接口（RS232/USB），還可以根據客戶的需要定制多種工業總線和模擬控制端口，為系統智能化升級做準備，比如在線全自動化滅菌控制系統的配套；

23.自主的研發團隊，可以根據客戶的需要，進行特定方案的設計，多年的現場經驗和強大的專業服務，不僅是能夠保證客戶放心使用該儀器，還可以為客戶過濾系統的設計和配置提供技術支持。

24.本儀器通過歐盟CE認證。

性能參數：

濾芯過濾器完整性測試儀適用于對過濾器進行完整性檢測， 判斷選用 的濾材過濾精度是否符合要求、濾材有無破損以及過濾器的密封性是否完好， 以保證過濾器能按要求正 常運行。

BQS-2600 型是由微電腦控制的新一代過濾器完整性自動測試儀， 可直接檢測 濾芯和濾膜的氣泡點和壓力衰減值，也可間接檢測擴散流和水浸入值。儀器結 合先進的測試電路和精密 的算法軟件自動測試過濾器的完整性， 具有測試精度 高，重現性好、操作簡單方便等特點。

BQS-2600 型測試儀采用 5.7″帶背光數字液晶顯示屏；中文菜單及提示， 實時顯示測試數 據和曲線， 并可打印測試結果及測試曲線， 以便監控測試全過 程，幫助分析濾膜及過濾系統的性 能；機內大容量存貯空間，可存貯 50 組測 試結果及 50 組測試參數。過濾器完整性的全部操作測 試過程僅在過濾器的上 游進行，對過濾器的下游無污染，尤其適用于過濾器的檢測。

此測試儀可廣泛運用于醫藥、生物工程、食品飲料、微電子等行業，也是 過濾器制造商進 行過濾器檢測的常規儀器。

1   測試原理

1.1   氣泡點法

當多孔膜材料被合適的浸潤液完全濕潤后，由于液體的表面張力和相應毛 細管張力的作用， 浸潤液充滿膜孔并駐留在孔中。在濾材的兩側加上氣體壓差， 要克服毛細管壓力將孔道中的液體 趕走而冒出氣泡， 氣體的壓差必須增大到某 一值?P，這個壓差值就稱為氣泡點，其計算公式如 式 1。式 1 表明，孔徑愈 小，氣泡點愈高，因此可以用氣泡點來檢測過濾器的性能。

?P=K4σ   cosθ   / D

( 式 1)

其中：   ?P—壓差(達因/厘米 2)，氣泡點值

σ —浸潤液的表面張力(達因/厘米)

θ —濾膜與浸潤液的接觸角

D—孔徑(厘米)

K—孔形系數(因?yàn)檎鎸?shí)的濾膜上的孔不是圓柱形)

 1.2   保壓法(壓力衰減)

濾材被液體(濕潤液)浸潤后，在濾材的兩側加上氣體壓差，并使濾材上 游成為一個密閉 的氣壓腔， 所加的壓差值略小于濾材的氣泡點(一般設定在氣 泡點的 80%)，這時氣體不能在濾 材的毛細孔中直接流通，但氣體分子可以通 過毛細孔中的液體擴散至下游， 這種由于氣體擴散而 形成的氣體流量稱為擴散 流。由于氣體的擴散，濾材上游的壓力將衰減， 衰減值的大小和濾材的 過濾性 能形成對應關系，因此測得一定時間內的壓力衰減值就能判斷過濾器的性能。

1.3   擴散流

擴散流與壓力衰減值之間存在以下對應關系：

D = ·? P V / T ·Pa

(式 2)

其中： D—擴散流值   (毫升/分 ml/min)

? P—壓力衰減值

V—上游體積(毫升 ml)

T—測試時間(分 min)

Pa—大氣壓力(1013 mbar)

測得一段時間內的壓力衰減值，再測得上游封閉體積后，通過以上公式就 可計算得出擴散流值。

1.4   水侵入保壓法

這種方法是為測試疏水型筒式濾芯所設計的。目前用前幾種方法測試時， 對此類濾芯都使 用醇類浸潤濾膜。由于醇類的使用會帶來健康和可燃性引起的

安全性問題，而用水浸入法測試時 只使用去離子水/注射用水(DI/WFI)級別 的水，且濾膜不會被濕透，意味著在原理上這是一種 極具吸引力的測試方法。 水侵入保壓法的原理是在干燥清潔的疏水性膜上加上水壓，表面張力和毛細管 張力使水被 排斥， 當逐漸升高壓力到一定值， 水被壓過膜上孔， 此壓力值 被稱為水侵入壓力，  當所加水壓略低于水侵入壓力值， 并隔絕上游體積， 保持 一定時間，使系統穩定，然后測量壓力衰減值，將測量值與規定值比較就能判 斷濾器的完整性，這種方法稱為水侵入保壓法。水侵入壓力值與膜的孔徑、膜的疏水性、水的純度、水的溫度、膜的潔凈 度、膜的干燥度等有關，影響的因素較多，在實踐中要實現這種測試的重現性是很困難的。因此這種方法可作濾 器的粗檢， 如果水侵入保壓法通過， 濾器可 以使用，如果通不過則用擴散流或保壓法進一步進行 驗證。
