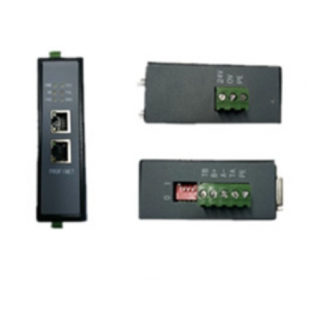

中科易聯通訊網關Modbus RTU轉PROFINET協議轉換網關 HT1S-PNS485-S10

Modbus RTU/RS485/232 轉 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)網關

HT1S-PN485-S5為可支持5個MODBUS從站，輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。

HT1S-PN485-S10為可支持10個MODBUS從站，輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。

HT3S-PNS-MDN為可支持31個MODBUS從站，輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。

本網關實現Modbus RTU/RS485/232轉PROFINET功能，能夠?qū)崿F(xiàn)Modbus RTU/RS485/232接口儀表、變頻器、綜保、軟啟動器等設備接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統，是串口PROFINET網關的一種。網關在PROFINET一側是PROFINET 從站，在串口一側物理接口有RS-485或RS-232兩種，支持MODBUS RTU主站或從站。支持基于RS485的自由協議通信。

本網關MODBUS一側做主站時可用于一對多集成MODBUS/485、或一對一集成MODBUS/232設備，形成MODBUS子網連接到PROFINET，實現PROFINET控制器監控MODBUS設備的技術要求。網關MODBUS一側做從站時可用于將其他MODBUS主站（如PLC/DCS）以及它的從站數據傳輸?shù)絇ROFINET控制器。

本網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在主站配置（如博圖、STEP7）中對網關MODBUS報文配置，選擇不同周期間隔的發送即可實現自動網關MODBUS主站的自動發送功能?；谑录陌l(fā)送需要編程控制。通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）。自由協議報文內容是通過主站S7-1500、S7-1200、CPU315-2PNDP、S7-400等PLC的編程實現。

技術指標：
1、串口端支持自由協議，通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）；可通過撥碼設置為MODBUS主站或MODBUS從站。
2、能帶Modbus站點數：
   ①本網關最多能配置的Modbus-RTU報文數為62 條，每條報文可以設置不同的站地址；
   ②支持的數據長度：輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。即使您現場的應用沒有超過這個限制，還和你現場的環境有關。
   ③本網關可選，可選接5/10/62個Modbus-RTU從站設備。
3、串口參數：
   ①工作方式：半雙工；
   ②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
   ③數據位：8位；
   ④校驗位：無、奇、偶、標志、空格可選；
   ⑤停止位：1、2位可選；
4、內置靜電防護：15KV ESD；通信端口隔離：3KV；
5、工作環境溫度：-25～55℃；工作環境濕度：5% to 95%(無凝露)；
6、供電：24VDC（11V~30V），功率3.5W；
7、機械尺寸：40mm（寬）×110mm（高）×74mm（深）；
8、防護等級：IP20；
9、重量：500g
10、安裝方式：35mm導軌
11、本網關已經通過CE認證。
