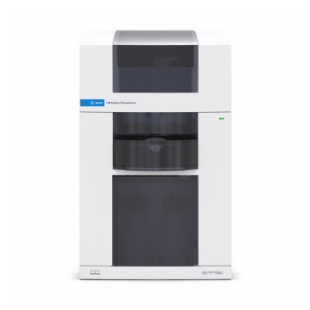

全自動定量毛細管電泳系統

論文:

1、全自動定量膠束電動毛細管色譜檢測化妝品中5種防腐劑。徐媛，凌邦瓚，姚冬，張琳，王彥，閆 超. 分析測試學報

2、Development and Evaluation of  Quantitative Capillary Electrophoresis with a 4?nL Internal Loop Injector. Bangzan Ling,Yuan Xu,Dong Yao,Lin Zhang,Yan Wang,Chao Yan. Chromatographia,DOI 10.1007/s10337-015-2853-7

3 全自動定量毛細管電泳儀特點

采用國外引進的閥進樣技術結合自主研發的自動進樣系統和液冷控制系統，提供傳統毛細管電泳技術無法準確定量的解決方案，打造全新的毛細管電泳分析平臺。

特點1   專利的閥進樣技術，實現納升進樣，4nL或10nL的樣品環

特點2   卓越的準確度和精度表現，顛覆您對CE的想象

特點3   配備液冷柱溫箱（4-50 oC）確保實驗結果穩定、重復、可靠

特點4   配備紫外/可見光（μUV/Vis）、激光誘導熒光（μLIF）、蒸發光散射（μELSD）、電化學（μECD）、質譜（MS）檢測儀

特點5    易于操作的分析平臺。專業化的軟件快速指導操作者進行安裝和分離分析的全過程。

4 全自動定量毛細管電泳系統（qCE）模塊簡介

1. 自動進樣器: 自動取樣、進樣以及清洗分離毛細管的過程都由計算機程序自動控制，可實現該系統從進樣到分離分析的全自動運行。(拍照)

2. 定量閥進樣:

                  1）進樣精度高。進樣體積可以準確控制，且重復性好。

                  2）使用于各種類型的樣品，且不會產生歧視效應。

                  3）能進行連續的在線分析，而不需要打斷電平衡過程。

                  4）樣品和緩沖液間不易產生交叉污染

                  5）操作簡單、方便、安全。

3. 隔離槽:    1）導電不導液

                   2）將四通進樣閥隔離于電場之外

                   3）毛細管柱上加電

4. 柱溫箱:    1）控溫范圍是4~40℃，

                   2）本裝置采用半導體制冷片作為熱源?？蓪崿F(xiàn)制冷和加熱功能。

                   3）控溫介質是液體，采用防水封裝的DS18B20數字溫度傳感器。

                   4）柱溫箱模塊主要包括：柱溫箱、半導體制冷片、散熱片和溫度傳感。

5. qCE控制&數據處理軟件：

                   1） 集儀器單元控制、數據采集與處理于一體，全面兼容GLP規范

                   2） 靈活的峰處理參數和時間程序識別色譜峰并處理

                   3） 強大的譜圖運算功能：可在同一頁面下打開多個譜圖，直觀分析對比各色譜峰的差異

                   4） 多種定量計算方法：歸一法、校正歸一法、內標法、外標法等多種定量方法。

5 全自動定量毛細管電泳系統的重復性考察

分離毛細管：內徑50 μm，總長70 cm，有效長度40 cm；

進樣體積：10 nL；

紫外檢測波長：220 nm；

樣品： DMSO（2.2 mg/mL），苯甲酸（0.15 mg/mL）；

緩沖液：10 mM，pH為9.20的硼酸緩沖液；

加電電壓：12 kV，

注射泵流速：2 μL/min，

分流比（不加電）：8:1。

柱溫箱分別設置溫度：20℃、15℃、10℃、5℃。

DMSO連續四天的日間重復性 and inter-day

RSD of inter-day for four days at different temperatures with DMSO as sample

6 應用實例

六種堿基與核甘類物質的分離檢測

毛細管：40 cm有效長度，50 μm i.d., 360 μm o.d..

加電電壓：15 kV.

檢測波長：254 nm,

進樣體積： 10 nL，

溫度：12℃；

緩沖液：30 mM硼酸緩沖液(pH 9.40)，

注射泵流速：1.0 μL/min，分流比：13:1（不加電），

樣品：(a) 胞嘧啶, (b) 5-氟-2'-脫氧尿苷，(c)腺苷，(d)尿嘧啶, (e) 尿苷, (f)肌苷

全自動定量膠束電動毛細管色譜檢測化妝品中5種防腐劑

毛細管：50 μm i.d., 360 μm o.d.，有效長度40 cm，總長1500px。

緩沖液：15 mM硼砂緩沖液緩沖鹽+100 mM SDS(pH 9.3)；

加電電壓：20 kV；

注射泵流速：1.0 μL/min；

分流比（不加電時）：13:1，

溫度：15 ℃，

檢測波長：254 nm,

進樣體積：10 nL。

1 對羥基苯甲酸甲酯，MP；2 苯甲酸，3 對羥基苯甲酸乙酯，EP；4 對羥基苯甲酸丙酯，PP；5 對羥基苯甲酸丁酯，BP.
