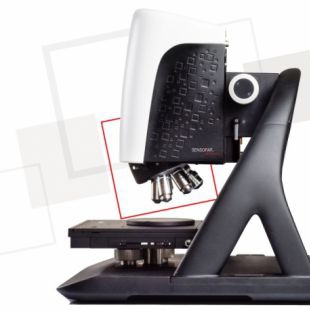

深圳中圖白光干涉儀三維表面輪廓儀

中圖儀器SuperViewW1白光干涉儀三維表面輪廓儀基于白光干涉原理，以3D非接觸方式，可測各類從超光滑到粗糙、低反射率到高反射率的物體表面，從納米到微米級別工件的粗糙度、平整度、微觀幾何輪廓、曲率等，提供依據ISO/ASME/EUR/GBT四大國內外標準共計300余種2D、3D參數作為評價標準。測量分析樣品表面形貌的關鍵參數和尺寸的典型結果包括：

表面形貌（粗糙度，平面度，平行度，臺階高度，錐角等等）；

幾何特征（關鍵孔徑尺寸，曲率半徑，特征區域的面積和體積，特征圖形的位置和數量等等）。

產品功能

(1)SuperViewW1白光干涉儀三維表面輪廓儀設備提供表征微觀形貌的粗糙度和臺階高、角度等輪廓尺寸測量功能；

(2)測量中提供自動對焦、自動找條紋、自動調亮度等自動化輔助功能；

(3)測量中提供自動拼接測量、定位自動多區域測量功能；

(4)分析中提供校平、圖像修描、去噪和濾波、區域提取等四大模塊的數據處理功能；

(5)分析中提供粗糙度分析、幾何輪廓分析、結構分析、頻率分析、功能分析等五大分析功能；

(6)分析中同時提供一鍵分析和多文件分析等輔助分析功能。

應用領域

SuperViewW1白光干涉儀三維表面輪廓儀對各種產品、部件和材料表面的平面度、粗糙度、波紋度、面形輪廓、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、臺階高度、彎曲變形情況、加工情況等表面形貌特征進行測量和分析。

應用范例：

性能特色

1、高精度、高重復性

1）采用光學干涉技術、精密Z向掃描模塊和3D重建算法組成測量系統，保證測量精度高；

2）隔振系統，能夠有效隔離頻率2Hz以上絕大部分振動，消除地面振動噪聲和空氣中聲波振動噪聲，保障儀器在大部分的生產車間環境中能穩定使用，獲得高測量重復性；

2、環境噪聲檢測功能

具備的環境噪聲檢測模塊能夠定量評估出外界環境對儀器掃描軸的震動干擾，在設備調試、日常監測、故障排查中能夠提供定量的環境噪聲數據作為支撐。

3、精密操縱手柄

集成X、Y、Z三個方向位移調整功能的操縱手柄，可快速完成載物臺平移、Z向聚焦、找條紋等測量前工作。

4、雙重防撞保護措施

在初級的軟件ZSTOP設置Z向位移下限位進行防撞保護外，另在Z軸上設計有機械電子傳感器，當鏡頭觸碰到樣品表面時，儀器自動進入緊急停止狀態，保護儀器，降低人為操作風險。

5、雙通道氣浮隔振系統

既可以接入客戶現場的穩定氣源也可以接入標配靜音空壓機，在無外接氣源的條件下也可穩定工作。

部分技術指標

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
