Thorlabs 積分球光電二極管功率探頭

• 積分球光電二極管功率探頭

• 測量不受光束形狀和入射角影響

• 積分球作為漫射體，功率損耗極小

• ?5 mm、?7 mm、?12 mm或?22 mm輸入孔徑

• 孔徑≤?12 mm的積分球包含可拆卸的S120-FC光纖轉接件(FC/PC和FC/APC)

• 提供用于接頭光纖和裸纖的光纖轉接件(見下表)，兼容孔徑≤?12 mm的積分球

這些積分球光電二極管功率探頭測量功率時不受光束均勻性、發散角、光束形狀或入射角的影響，所以非常適合測量光纖光源與離軸自由空間光源。這些探頭提高了電磁干擾屏蔽性能，還有過熱報警傳感器，可對因傳感器過熱而導致的損壞和測量錯誤發出警告。

我們的積分球光電二極管功率探頭的波長范圍從可見光到近紅外。波長范圍從350 nm到2500 nm的探頭使用基于Zenith? PTFE的?1英寸或?2英寸單球體，黑色外殼能將入射孔徑周圍的反射光降到*少。這些探頭使用硅光電二極管探測350到1100 nm波段，或者使用銦鎵砷光電二極管探測800到1700 nm、900-1650 nm或1200-2500 nm波段。

S180C積分球用于2.9到5.5 μm波段，使用兩個相連的鍍金?20 mm球體，入射端口位于第yi個球，MCT(碲鎘汞)探測端口位于第er個球。與單球設計相比，雙球配置減小了內部球體表面積，同時有xiao防止直接照射探測器，所以能夠gai善器件靈敏度。這種設計無需擋片或其它阻擋機制就能有效擋住光電二極管，所以測量結果受入射角、發散角和光束形狀的影響更小。

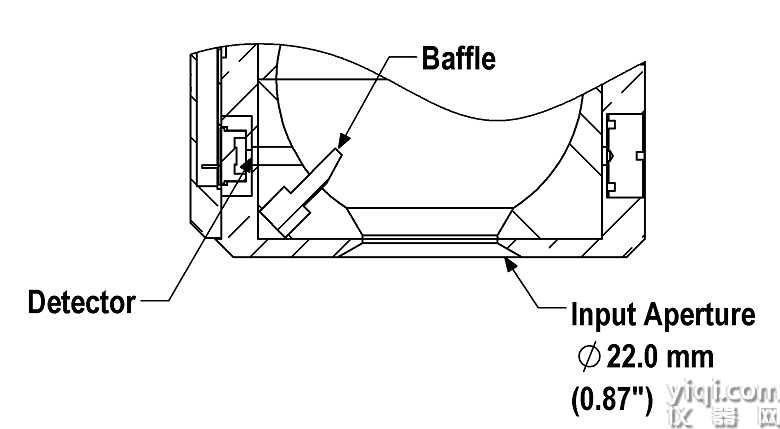

S142CL and S145CL Baffle

Click to Enlarge

S142CL和S145CL上的擋片防止光直接照射到傳感器

?5 mm、?7 mm或?12 mm孔徑的積分球有xiao探測面積大，包含SM1(1.035"-40)外螺紋轉接件，用于兼容隨附的S120-FC光纖轉接件。由于這些探頭的有xiao探測面積大，使用附帶的S120-FC光纖轉接件可以連接FC/PC或FC/APC接頭光纖。SM1外螺紋轉接件可以用1號螺絲刀拆除，從而使組件更靠近窗口。

S142CL和S145CL積分球具有?22 mm的大輸入孔徑，球體內有擋片，防止直接照射到光電二極管。大孔徑和擋片的設計能夠測量大光束和發散光束，比如從LED和VCSEL光源發射的光束。探測器的輸入面有四個4-40螺孔，用于安裝30 mm籠式系統組件。此外，可根據要求在探頭中插入第er個或第三個端口，請聯系技術支持。

每個探頭發貨時帶有可追溯至NIST或PTB的校準數據。包含的數據與用于測試單個探頭的光電二極管校準證書匹配?？勺匪莸腘IST或PTB數據存儲在探頭接頭中。Thorlabs為這些光電二極管功率探頭提供重新校準服務，請在下方訂購(型號CAL-PD，用于硅探頭；型號CAL-IRPD，用于InGaAs探頭；型號CAL-MIRPD，用于延伸的InGaAs或MCT探頭)。

S142CL和S145CL上的擋片防止光直接照射到傳感器

Item #a	S140C	S142C	S142CL	S144C	S145C	S145CL	S146C	S148C	S180C
Sensor Image (Click the Image to Enlarge)
Aperture Size	?5 mm	?12 mm	?22 mm	?5 mm	?12 mm	?22 mm	?12 mm	?5 mm	?7 mm
Wavelength Range	350 - 1100 nm		400 - 1100 nm	800 - 1700 nm			900 - 1650 nm	1200 - 2500 nm	2.9 μm - 5.5 μm
Power Range	1 μW - 500 mW	1 μW - 5 W	10 μW - 5 W	1 μW - 500 mW	1 μW - 3 W	10 μW - 3 W	10 μW - 20 W	1 μW - 1 W	1 μW - 3 W
Detector Type	Si Photodiode		Si Photodiode with Baffle	InGaAs Photodiode		InGaAs Photodiode with Baffle	InGaAs Photodiode	Extended InGaAs Photodiode	MCT (HgCdTe) Photodiode
Linearity	±0.5%
Resolutionb	1 nW		10 nW	1 nW		10 nW		1 nW	10 nW
Measurement Uncertaintyc,d	±3% (440 - 980 nm) ±5% (350 - 439 nm) ±7% (981 - 1100 nm)		±3% (440 - 980 nm) ±5% (400 - 439 nm) ±7% (981 - 1100 nm)	±5%
Responsivitye (Click for Plot)	Raw Data	Raw Data	Raw Data	Raw Data	Raw Data	Raw Data	Raw Data	Raw Data	Raw Data
Integrating Sphere Material (Size)	Zenith? PTFE (?1")	Zenith? PTFE (?2")		Zenith? PTFE (?1")	Zenith? PTFE (?2")			Zenith? PTFE (?1")	Gold Plating (Two ?20 mm Spheres)
Head Temperature Measurement	NTC Thermistor 4.7 kΩ
Housing Dimensions	?45 mm x 30.5 mm	70 mm x 74 mm x 70 mm		?45 mm x 30.5 mm	70 mm x 74 mm x 70 mm			?45 mm x 30.5 mm	59.0 mm x 50.0 mm x 28.5
Active Detector Area	3.6 mm x 3.6 mm				?2 mm	?3 mm	?1 mm	?1 mm	1 mm x 1 mm
Cable Length	1.5 m
Mounting Thread	Separate 8-32 and M4 Taps, Posts Not Included		Universal 8-32 / M4 Thread, Post Not Included	Separate 8-32 and M4 Taps, Posts Not Included		Universal 8-32 / M4 Thread, Post Not Included	Separate 8-32 and M4 Taps, Posts Not Included		Universal 8-32 / M4 Tap, Post Not Included
Aperture Thread	Included Adapter with SM1 (1.035"-40) External Thread		None	Included Adapter with SM1 (1.035"-40) External Thread		None	Included Adapter with SM1 (1.035"-40) External Thread
Compatible Fiber Adapters	S120-FC (Included) S120-FC2, S120-APC2, S120-APC, S120-SMA, S120-ST, S120-SC, S120-LC, S120-25, and S140-BFA (Not Included)		None	S120-FC (Included) S120-FC2, S120-APC2, S120-APC, S120-SMA, S120-ST, S120-SC, S120-LC, S120-25, and S140-BFA (Not Included)		None	S120-FC (Included) S120-FC2, S120-APC2, S120-APC, S120-SMA, S120-ST, S120-SC, S120-LC, S120-25, and S140-BFA (Not Included)
Compatible Consoles	PM400, PM100D, PM100A, and PM5020
Compatible Interfaces	PM101, PM101A, PM101R, PM101U, PM103, PM103A, PM103E, PM103U, and PM100USB

1. 關于完整的規格，請查看規格標簽。

2. 使用PM100D表頭在低帶寬設置下測量

3. 光束直徑> 1 mm

4. S142CL和S145CL的不確定度在24 °C ± 2 °C的溫度下you效。

5. 除了S180C以外，所有探頭響應度的校準都可追溯至NIST，且以5 nm間隔測量?？勺匪葜罭IST的S180C測量參考點請在其響應曲線中查看。
