Thorlabs電光相位調制器

鈮酸鋰電光調制器

Thorlabs自由空間電光(EO)振幅和相位鈮酸鋰調制器是我們?cè)诰w生長和電光材料方面經驗的結晶。我們的電光調制器使用摻氧化鎂的鈮酸鋰，用于高功率工作。調制器有一個SMA RF輸入端，直接兼容我們的HVA200高壓放大器(請見下方)。我們提供寬帶DC耦合和高Q共振型號。

特性：

• 高性能，緊湊封裝

• 寬帶DC耦合或高Q共振

• 2 mm直徑通光孔徑

• 摻氧化鎂的鈮酸鋰晶體

• SMA RF調制輸入接頭

• DC到100 MHz

• 提供定制OEM版本

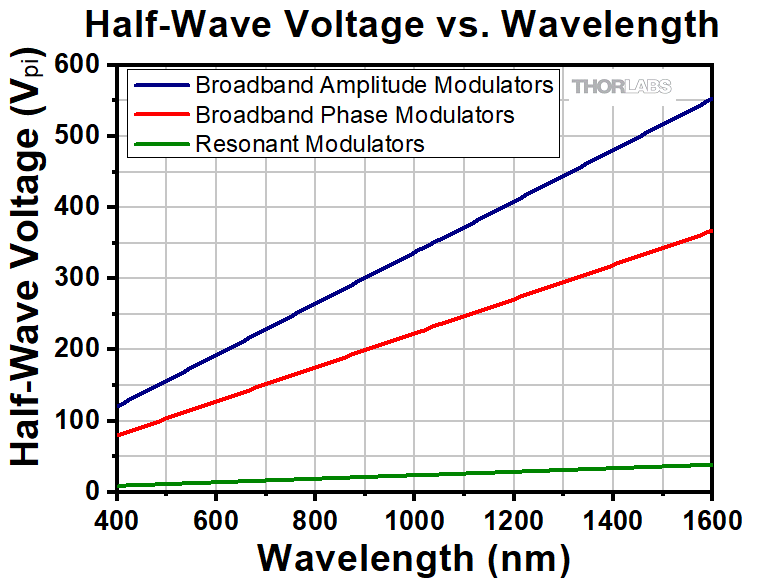

驅動電光調制器所需的半波電壓與光信號波長相關。

紅線和藍線對應的是非共振電光調制器，

綠線對應的是共振調制器。

共振調制器顯示的半波電壓是20 MHz版本的典型值。

DC耦合非共振調制器

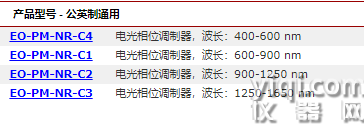

我們的非共振電光調制器由一個封裝在外殼內的電光晶體構成，經過優化，可在DC至100 MHz的任何頻率下工作。用戶bi須提供一個連接到SMA射頻輸入端的外部高壓驅動器，以實現所需的調制。HVA200驅動器可用于高達1 MHz的頻率。放大器相關需求請查看規格標簽。這些振幅和相位調制器可選-C4*(400 - 600 nm)、-C1(600 - 900 nm)、-C2(900 - 1250 nm)或-C3(1250 - 1650 nm)增透膜。關于鍍膜的反射率請看曲線標簽。

高Q共振調制器

Thorlabs的共振電光調制器的驅動電壓要低得多，但利用內置的高Q共振電路，可在固定頻率下工作。我們的標準共振調制器可選振幅和相位調制版本，工作頻率20 MHz，Q值約為15，鍍有-C1(600 – 900 nm)增透膜。請注意，其他定制共振頻率下的Q值可能會不同。關于鍍膜反射率的詳細信息，請看曲線標簽。我們提供標準和定制鍍膜選項，用戶還可指定從0.1到100 MHz的共振頻率。請聯系技術支持。

驅動器和配件

因?yàn)樨?fù)載幾乎為純電容性，所以驅動這些非共振、自由空間調制器有時很有難度。我們的HVA200高壓放大器具有低噪聲、±200 V輸出和1 MHz帶寬，在滿足特定工作條件時，非常適合驅動我們的非共振EO調制器。400 V輸出擺幅使HVA200能夠完quan調制我們的非共振振幅調制器，波長gao達~1200 nm，還可調制我們所有波長的非共振相位調制器。HVA200還提供可調直流偏壓，可對振幅調制器的正交工作點進行電學補償，并有xiao利用±200 V雙極輸出擺幅。

為了驅動頻率高于1 MHz或波長更長的非共振調制器，需要具有足夠輸出功率、線性度和帶寬的zhuan用放大器來驅動電容性負載。這些調制器的性能與標準50 Ω負載不同。詳細信息，請聯系技術支持。

另一方面，共振調制器的共振電路在共振頻率下被調整為50 Ω負載。這意味著它們可以用為50 Ω阻抗設計的標準頻率發生器以較低的電壓驅動。請注意，發生器bi須調諧到與調制器設計頻率完quan相同的頻率。Thorlabs可以定制共振調制器，使其工作在0.1到100 MH之間的任何頻率上。但是，Q值與共振頻率相關，與20 MHz的型號相比，可能有很大差異。詳細信息，請聯系技術支持。

Thorlabs還提供格蘭湯普森偏振器安裝轉接件，以及將調制器集成到FiberBench準直硬件中的安裝座(見下)。

電光相位調制器

我們的電光相位調制器能夠?qū)€偏振入射光提供可調相位差。入射光沿豎直方向線偏振，即晶體的Z軸方向。通過RF輸入端在Z軸電極上施加電壓，使晶體的非尋常光折射率發生變化，以此使光信號產生相位差。

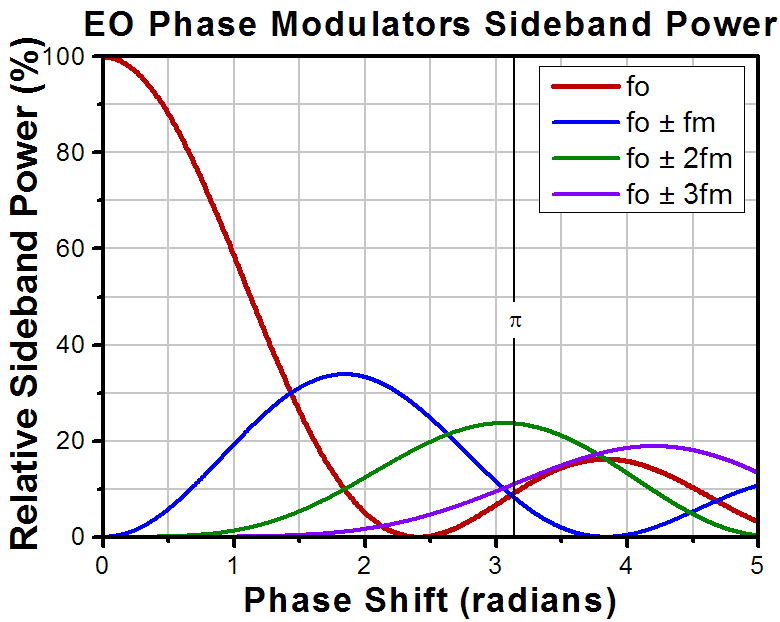

控制信號可以是DC或隨時間變化的RF信號。當控制電壓信號隨時間變化，光束將受到頻率調制，部分基頻能量將轉到邊帶中，邊帶與基頻間隔是調制頻率的整數倍。轉到邊帶的能量大小由調制深度決定。右圖展示了邊帶的相對強度和調制深度的關系。

規格

1. -C4波段(400 - 600 nm)工作的AM調制器僅用于幾赫茲以上的AC調制。詳情請看概述標簽里的綠色方框。

2. 可根據要求提供其他增透膜范圍。詳情請聯系技術支持。

3. 提供0.1 - 100 MHz的共振頻率。注意，Q值與共振頻率相關，與20 MHz的型號相比，可能有很大差異。詳情請聯系技術支持。

4. 調制到更大的相移或更長的波長可能會導致諧振調制器超過3 W(對應35 Vpp)的射頻功率限制。
