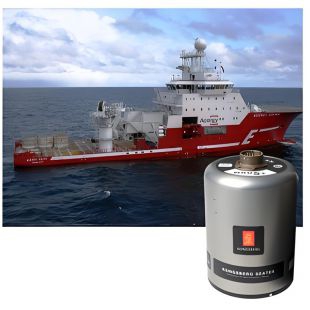

Kongsberg 運動傳感器系列 MRU 5 Plus MKII 姿態傳感器

Kongsberg 運動傳感器系列 MRU 5 Plus MKII 姿態傳感器

       姿態傳感器是基于MEMS技術的高性能三維運動姿態測量系統。它包含三軸陀螺儀、三軸加速度計，三軸電子羅盤等運動傳感器，通過內嵌的低功耗ARM處理器得到經 過溫度補償?shù)娜S姿態與方位等數據。利用基于四元數的三維算法和特殊數據融合技術，實時輸出以四元數、歐拉角表示的零漂移三維姿態方位數據。LPMS系列和iAHRS-M0姿態傳感器可廣泛嵌入到航模***，機器人，機械云臺，車輛船舶，地面及水下設備，虛擬現實，人體運動分析等需要自主測量三維姿態與方位的產品設備中。

      MRU 適用于任何需要姿態確定和運動補償?shù)暮Ｉ献鳂I(yè)。Kongsberg 的運動傳感器系列可在所有動態環境中提供高精度運動測量。它們涵蓋所有海洋活動，從小型水文船只到大型船只和設施。

典型應用

• 單波束和多波束回聲測深儀的運動補償

• AUV 和 ROV 的方向和姿態測量

• 高速船運動控制和阻尼系統

• 海上起重機的升沉補償

• 動態定位

• 水聲定位

• 船舶運動監測

• 海浪測量

• 天線運動補償和穩定

配件

MRU 可以配備各種附件，例如 MRU 安裝支架、接線盒、電纜和海底外殼。深度為 10 至 4,000 米。

MRU 5+ MKII 技術參數：
方向輸出
角度方向范圍 ±180°
三軸分辨率 0.001°
角度噪聲 0.002° RMS
roll, pitch 精度(增幅 ±5°) 0.01° RMS

羅經輸出
角速率范圍 ±75°/s
角速率噪聲 0.008°/s RMS
偏置穩定 (運行偏差) 0.03°/h RMS
偏置穩定 (jue對偏差) 20°/h RMS
角度隨機游走 0.006°/√h (典型)
比例因子誤差 0.03 % RMS

加速度輸出
加速度范圍 (三軸) ±30 m/s2
偏置穩定 (絕dui偏差) 80 μg RMS
加速度噪聲 0.0003 m/s2 RMS
速度隨機游走 3.3 μg/√h
比例因子誤差 0.008% RMS

涌浪輸出
輸出范圍 ±50 m, 可調
周期 (實時) 0 - 25 s
周期 (延遲) 0 - 50 s
涌浪精度 (實時) 5 cm 或者 量程的5%
涌浪精度 (延遲) 2 cm 或者 量程的2%
