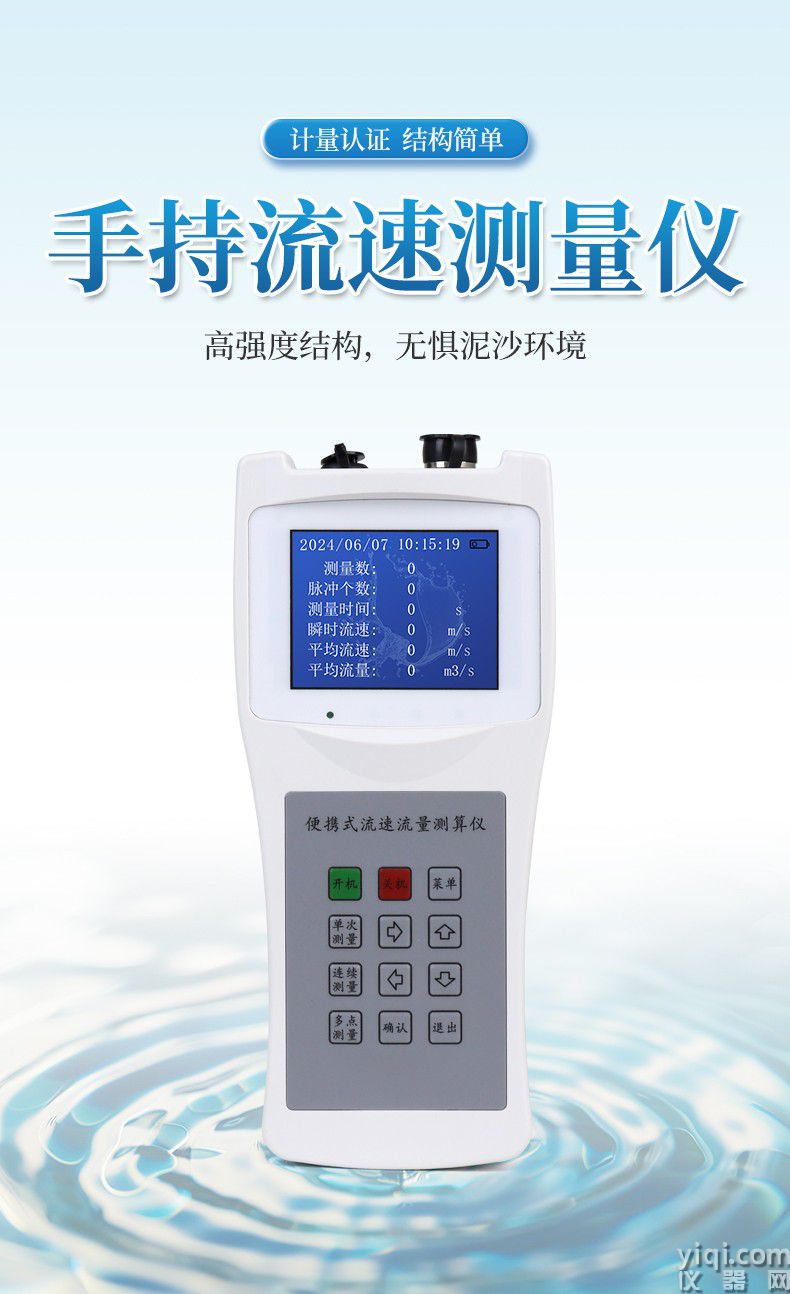

手持式水流測速儀

手持式水流測速儀介紹

手持式水流測速儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

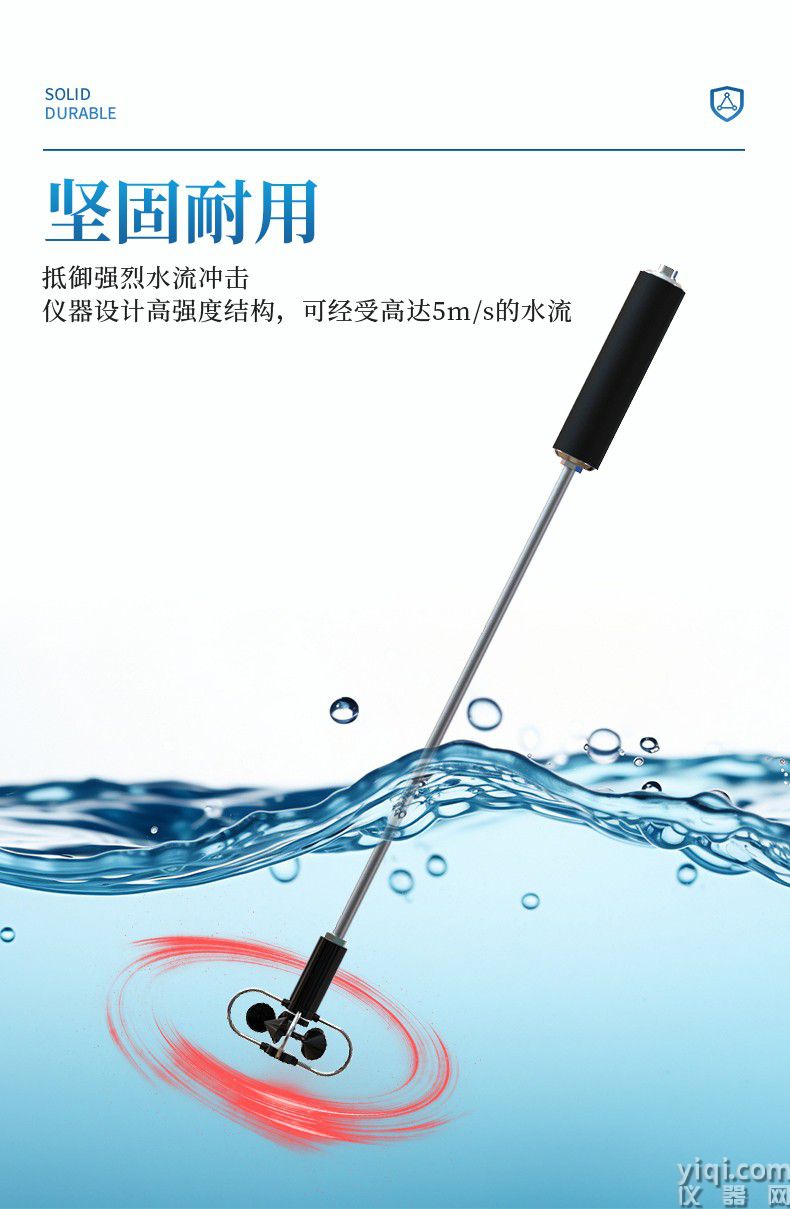

手持式水流測速儀可搭配流速傳感器使用，該傳感器旋漿螺旋角、螺距、制作工藝和材料等分別進行了重新設計。測量明渠流速流量等參數。

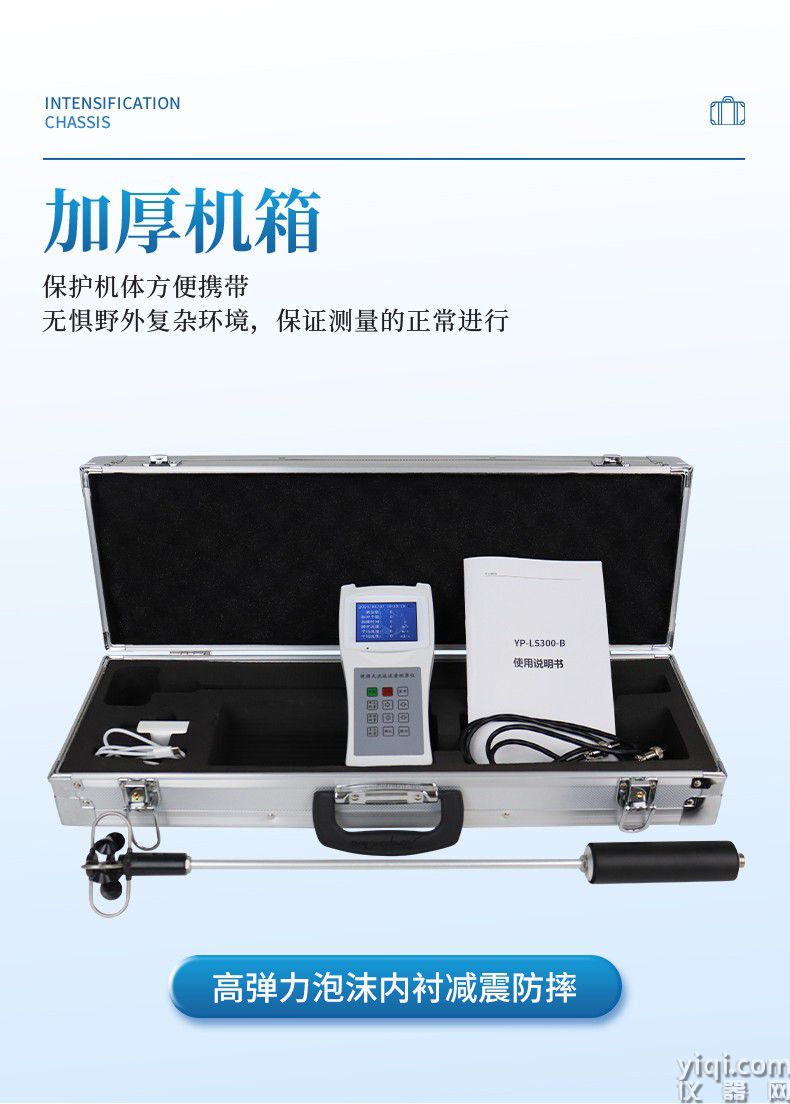

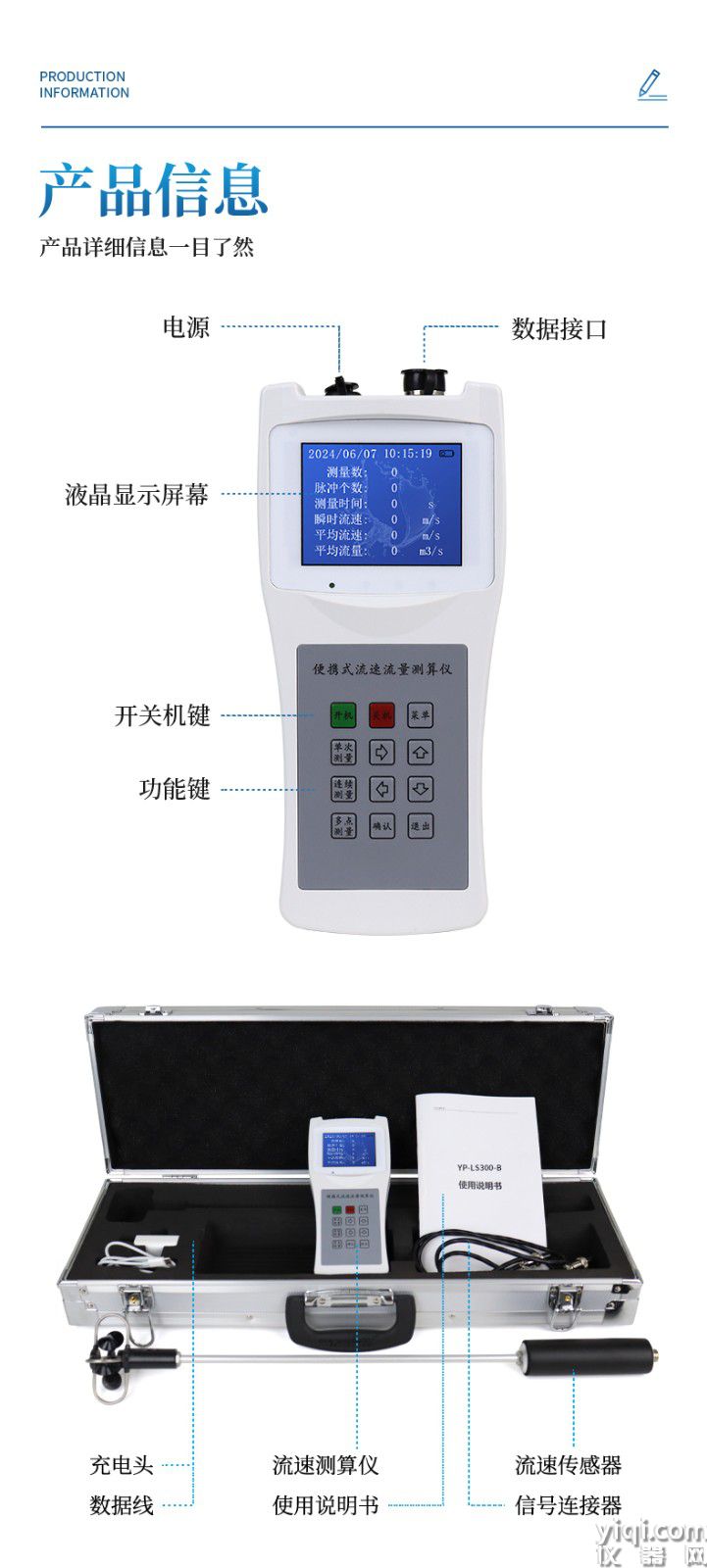

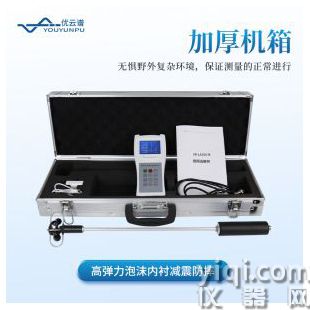

設備清單：

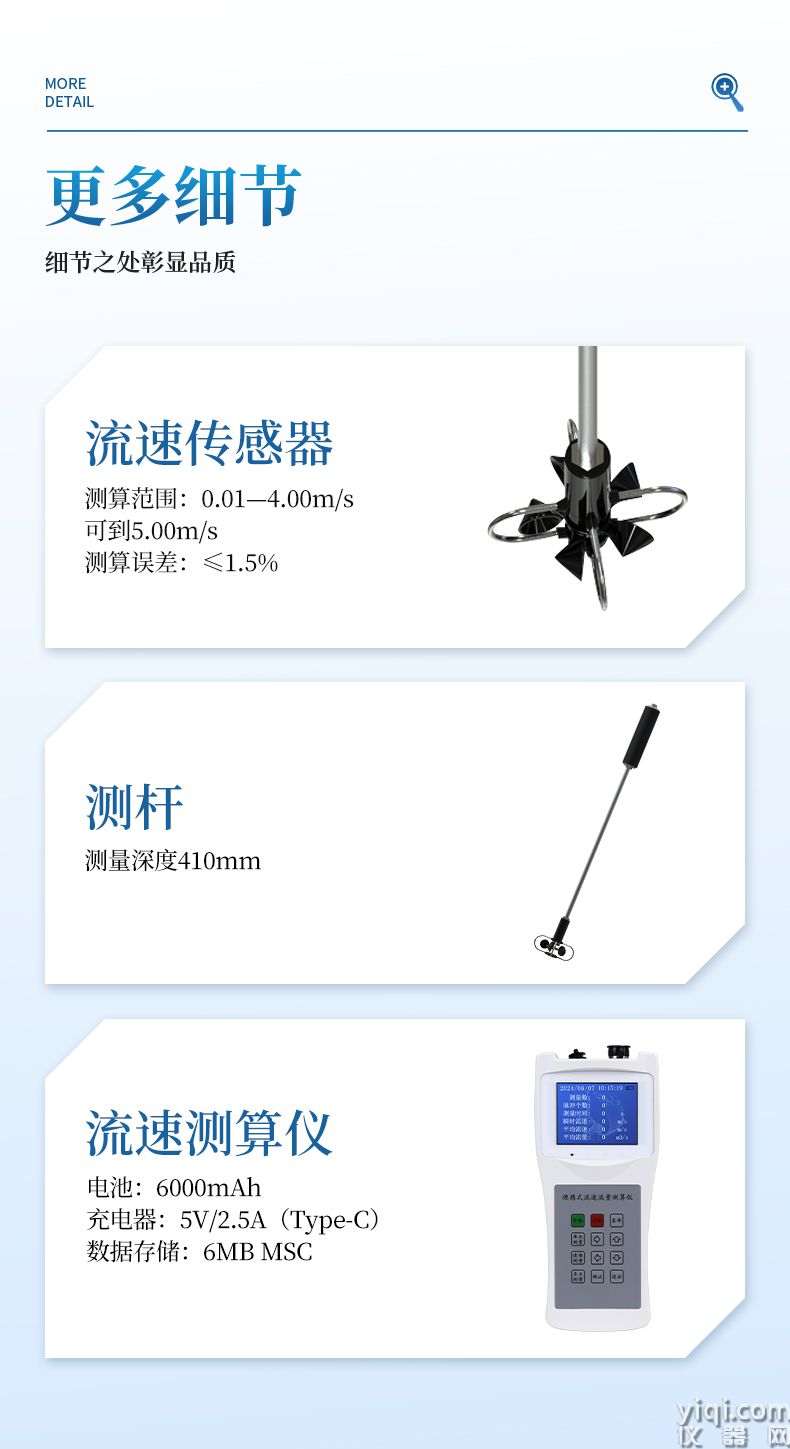

①流速傳感器、②信號連接器、③流速測算儀、④充電頭、⑤數據線

設備參數：

電池 6000mAh

充電器 5V 2.5A

數據接口 Type-C

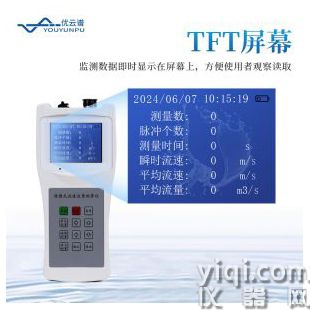

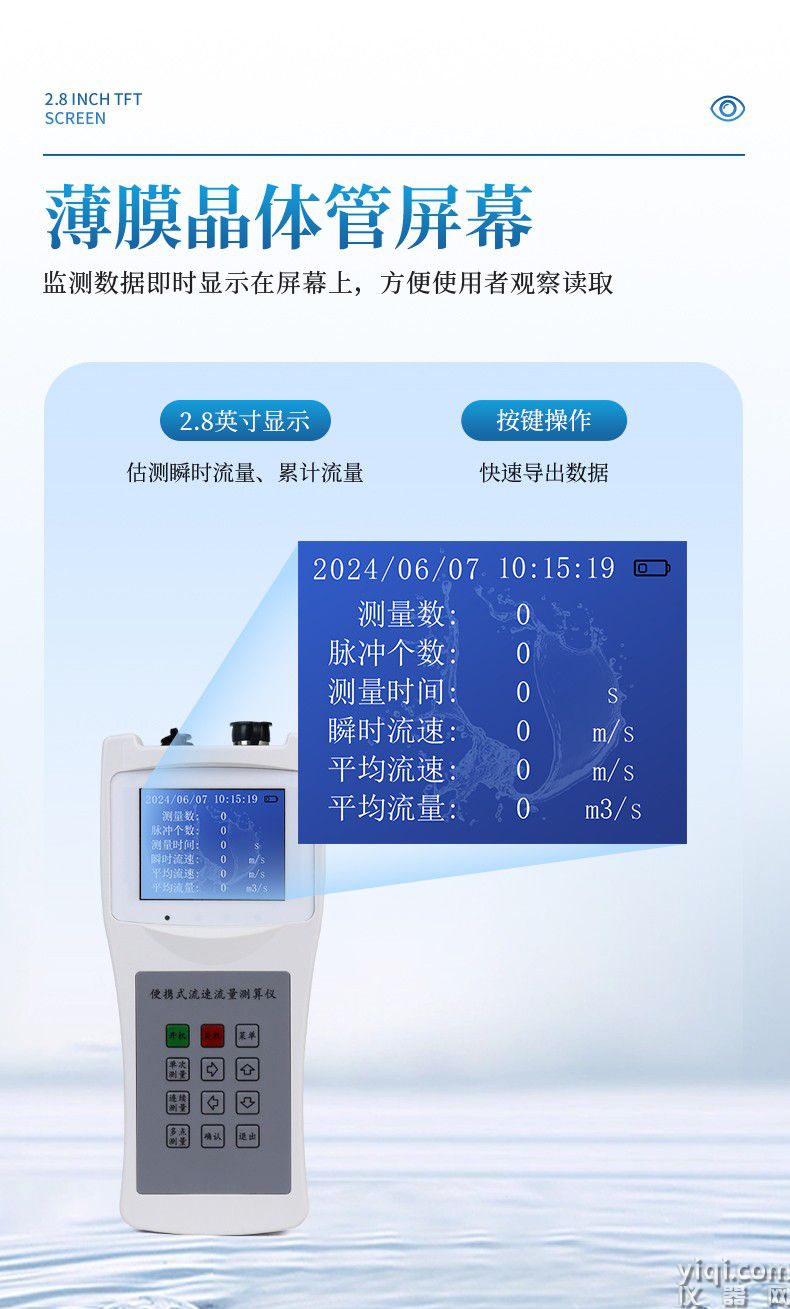

屏幕尺寸 2.8寸TFT

數據存儲 6MB MSC

工作溫度 0℃-50℃

起轉速度 0.03m/s

公式范圍 0.01—4.00m/s（可到5.00m/s）

供電電壓 3.3V

測算誤差 ≤1.5%

測量深度 410mm

測量原理：

流速測量：流速儀在水力推動下，其內置信號裝置產生轉數信號。從而，可根據某個單位時段內流速儀產生的信號總數，由以下公式計算出流速：v=a+b*R/T（m/s）（自動計算）

v——測流時段內平均流速（m/s）

b——旋槳（或旋杯）水力螺距

a——流速儀常數（m/s）

T——測流歷時

R——T時段內流速儀轉子的總轉數

對某個個體流速儀來說，b和a為定值。因此，測流時,只要測出T和R值，即可計算出流速。

流量測量：輸入被測斷面類型，并手工輸入（或者通過輔助傳感器測量）規則斷面的水位、寬度計算斷面面積，儀表更具Q=V*S測算流速Q(mào)值
