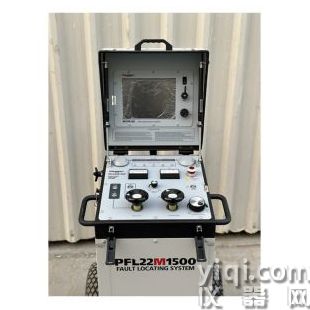

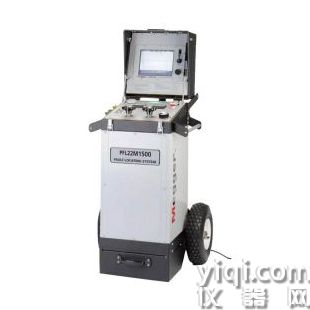

PFL32M1500便攜式電纜故障定位系統

美國MEGGER PFL32M1500便攜式電纜故障定位系統由愛儀器儀表網專業代理，本產品的主要功能是提供快速有效、準確以及安全的電纜故障定位，從而減少電力的中斷時間及經濟上的損失?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！


產品簡介：
oPFL32M1500的主要功能是提供快速有效、準確以及安全的電纜故障定位，從而減少電力的中斷時間及經濟上的損失
o儀器有堅固且便于攜帶的外殼，防塵等級為IP64，使其適用于現場的環境
o儀器提供了所有與電纜測試相關的功能：電纜和故障診斷、故障預定位、故障處理以及聲磁法精確定位
o便攜、堅固的電纜故障定位系統
o絕緣測試電壓高達32 kV
o耐壓/燃弧測試電壓高達32 kV，65/35 mA
o16/32 kV，1500焦耳沖擊輸出
o弧反射方法
o三次脈沖法
o差分弧反射法
o電流脈沖法 (ICE)
o10.4”大型、明亮清晰顯示屏


產品特點：
o安裝在蓋子上的新型MTDR100有如下特點 ：
單旋鈕(輕撥)控制
易于閱讀的10.4”大型彩色 (XGA) 顯示屏
量程自動選擇
帶有電纜數據庫
o多種故障定位技術
預定位
TDR時域反射法
弧反射法
三次脈沖法
差分弧反射法
脈沖電流法(ICE)
o精確定位
電壓脈沖
o高壓模塊
2-量程/雙電容
安全互鎖裝置
高壓指示器（燈）


產品應用：
o高壓測試（耐壓/絕緣測試）
o用于驗證電纜是否可投運，以及確認故障故障的存在。可變的電壓輸出功能，使儀器也適用于5-10 kV的護套測試。
故障預定位
o在鑒別故障類型之后, 故障位置就能用下面的方法進行預定位：
oTDR是用于電纜故障預定位的方法，電弧反射和脈沖電流(ICE)對故障電纜進行預定位的方法。MTDR100有自動選擇量程，自動測算距離以及操作助手來協助用戶完成故障預定位過程。
o在弧反射模式下，故障擊穿后會形成一條對地的電弧通道。這時發出一個標準的低壓脈沖，對此時的短路故障進行測量。
o三次弧反射模式在電弧燃燒期間，根據量程捕獲1024條軌跡供用戶觀察和分析。
o在差分弧反射模式中，不需要的和容易引起誤解的反射部分被剔除，曲線上僅剩下代表故障的正脈沖。這種模式最適合定位復雜電纜系統中的高阻故障。
o脈沖電流或ICE模式，是通過分析流過電纜的電流信號來計算故障距離的一種方法。


故障處理
o故障處理用來穩定不穩定的閃弧或高阻故障。PFL32M1500集成了耐壓/燃弧及弧反射模式 。


耐壓/燃弧
o在電纜被擊穿后，通過施加一個大電流對故障處進行處理，使故障穩定，從而更快和更容易地進行預定位和精確定位。


精確定位故障
o電纜故障的精確定位使用了聲磁原理。 通過使用一個16/32kV， 1500焦耳的沖擊發生器外加聲磁接收器（DigiphonePlus）來實現。
