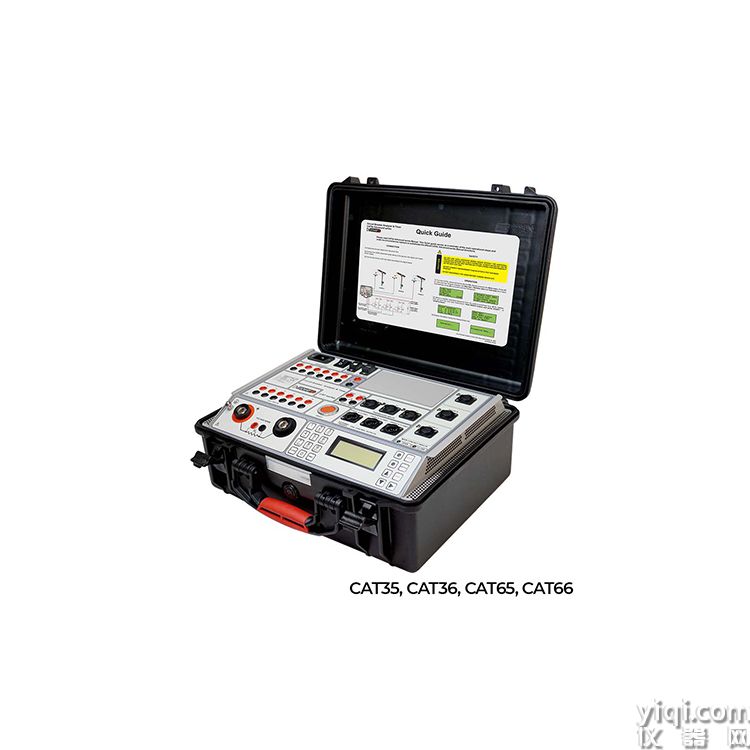

瑞典DV Power CAT65 CAT66斷路器測試儀

瑞典DV Power CAT65斷路器分析儀和計時器由愛儀器儀表網專業代理，CAT65是可以是單機控制或通過PC控制，來評估斷路器狀態的數字化儀器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CAT65斷路器分析儀和計時器簡介：

CAT 高級系列斷路器分析儀和計時器是獨立式或由 PC 控制的數字儀器，用于斷路器狀態評估。該系列能記錄高壓和中壓斷路器運動部件的分閘與合閘線圈電流圖以及位移情況 。定時通道可記錄電弧觸頭、電阻觸頭和輔助觸頭的閉合與斷開情況，主觸頭通道還可測量預插入電阻（若斷路器中存在）的電阻值 。此外，主觸頭定時通道能測量雙側接地（BSG）的空氣絕緣變電站（AIS）斷路器的主電弧觸頭操作時間。

CAT65斷路器分析儀和計時器特點

電源輸入：90 - 264V AC；50Hz - 60Hz。
PC 通信接口：USB 接口，用于與 PC 進行數據傳輸和控制。
閃存驅動器：可將測試結果直接下載到 USB 存儲棒。
主觸頭輸入：用于主觸頭和預插入電阻觸頭的定時測量，以及預插入電阻的電阻測量。
模擬通道輸入：測量相關模擬信號的電壓。
電流鉗電壓輸出：為電流鉗提供 24V 電壓輸出。
線圈電源輸入：分別為分閘和合閘線圈控制提供電壓輸入。
運動傳感器輸入：測量斷路器運動部件的位移。
輔助輸入：用于干濕輔助觸頭的定時測量。
準備按鈕：使儀器準備好開始測試。
線圈控制輸出和外部觸發輸入：用于操作斷路器的分閘和合閘線圈，或?qū)崿F(xiàn)外部觸發功能。
斷路器狀態指示燈：指示斷路器的合閘或分閘位置。
微型歐姆表：內置微型歐姆表（最大直流電流 500A），用于靜態和動態接觸電阻測量（CAT64A 和 CAT124A 型號無此功能）。
字母數字鍵盤：用于輸入斷路器數據、測試數據和控制功能。
LCD 顯示屏：20 字符 ×4 行，帶背光，在強光下也能清晰可見。

CAT65斷路器分析儀和計時器應用：

可進行對所有斷路器的應用程序列表：
o高達12個主觸頭同步定時測量（每相4個）
o包括合閘電阻（如果在電路斷路器存在的話）和6輔助觸點
o合閘電阻測量（如果在斷路器存在的話）
o評估斷路器各極間的同步性
o同時對4線圈電流的分析（3打開和1閉合線圈）
o通過圖形顯示的電壓值評價的變電站電池狀態
o位移，觸頭接觸，超程，回彈，阻尼時間和斷路器運動部件的平均速度測量
o第一次跳閘測試
o靜態接觸電阻測量（測試電流高達500A）
o動態電阻測量（測試電流高達500A）
o在落地罐式斷路器磁心去磁（CAT66D可配置）

BSG（雙端接地）
oBSG功能使安全和快速測試在高電壓變電站的斷路器，而不斷開在斷路器的兩側安全地連接。
o不需要額外的模塊或遠程模組。
o當兩個端子是接地的，每個主觸點定時通道能檢測主觸點的狀態。


第一次跳閘測試
o“第一次跳閘”是非常重要的分析斷路器的線圈運行情況。
o斷路器在其使用周期中，基本其大部分時間不會進行任何的操作。
o一旦保護繼電器檢測到問題時，斷路器雖然已經無任何操作也許一年或更長的時間，但這時需要盡可能快地動作。
o然而，如果斷路器經常沒有動作時，此時彈簧鎖摩擦可能會增加。
關于彈簧鎖摩擦或其他部件的信息，可從“第一次”試驗期間記錄的線圈電流波形來獲得。

靜態/接觸電阻測量
o內置微歐姆表通過自動調節測試坡度，生成一個真正的直流無紋波電流。
o電阻測量是用眾所周知的開爾文的四點法。直流電流通過閉合斷路器觸點生成。電壓降是通過測量斷路器的端子之間得到。
o該電阻用歐姆定律R=U/I計算。

DRM（動態電阻測量）
o這種內置微歐姆表，也可以用于DRM動態電阻測量。
o在DRM測試時，通過注入電流流過斷路器觸頭，并同時監測操作期間的整個斷路器觸點上的電壓降。
o動態電阻曲線可用于表征或分析電弧觸頭的故障狀態。
o測試電流應至少為100A，以提供較高的電壓降，以便更容易的檢測電弧觸頭。
oDRM測試需要斷路器測試分析儀具有非常高的分辨率，從而進行測試。


DC接觸電阻測量后的電流互感器鐵芯去磁
o直流電流測試斷路器或母線后，相關的電流互感器的磁芯可能保持磁化（剩磁）。為了消除潛在的這個問題，應該使用可提供去磁功能的儀器來完成去磁。

CAT65利用最新的增強功能及安全快速檢測，具有獨特的技術能力可附加診斷斷路器。精巧的設計，確保在高電壓變電站和工業環境的操作效率和可靠性。
