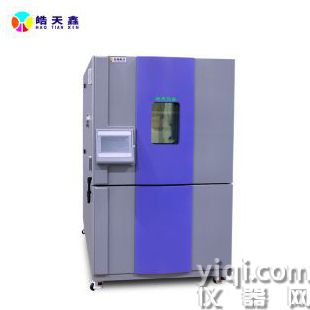

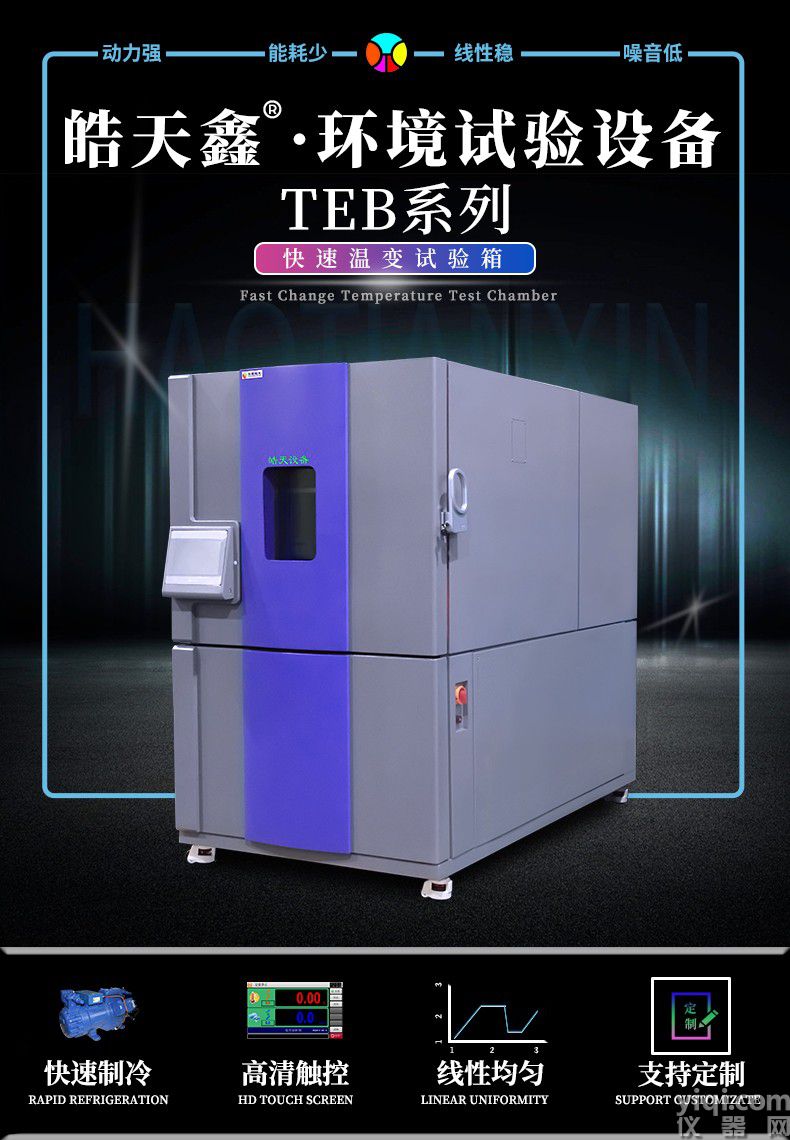

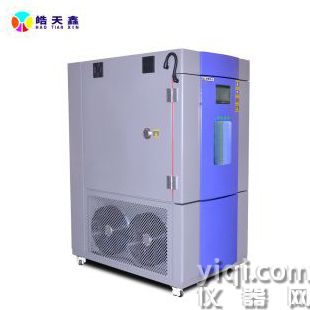

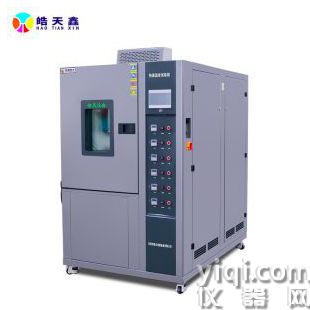

應力篩選快速溫變試驗箱

結構設計

• 箱體結構：整體結構，內側多采用 1.0mm 進口 SUS304B 不銹鋼板，外側為 1.0mm 冷軋鋼板噴塑，保溫材料用超細玻璃保溫棉。

• 密封與觀察窗：大門密封采用雙層硅橡膠密封材料，觀察窗為多層導電膜鋼化中空玻璃，尺寸一般為 350×500mm，帶有內置式特制安全電壓發熱絲環繞加熱帶，供電電壓 36V，并有照明燈。

• 測試孔與送風方式：箱體側面有帶硅橡膠低發泡塞子的 φ50mm 測試孔，工作室后側設空氣調節柜，試驗箱內采用上送風下回風方式。

制冷系統

• 壓縮機：通常采用泰康全封閉壓縮機組成的二元復疊式風冷制冷系統，或德國 “谷輪” 半封閉式壓縮機機組等。

• 制冷劑：常用 DUPONT 公司的 R404A（高溫循環）、R23（低溫循環）等環保型制冷劑。

• 輔助配件：膨脹閥、電磁閥、過濾器、油分離器等制冷配件多采用進口件，如丹麥丹佛斯、意大利 CASTEL 等品牌。

控制系統

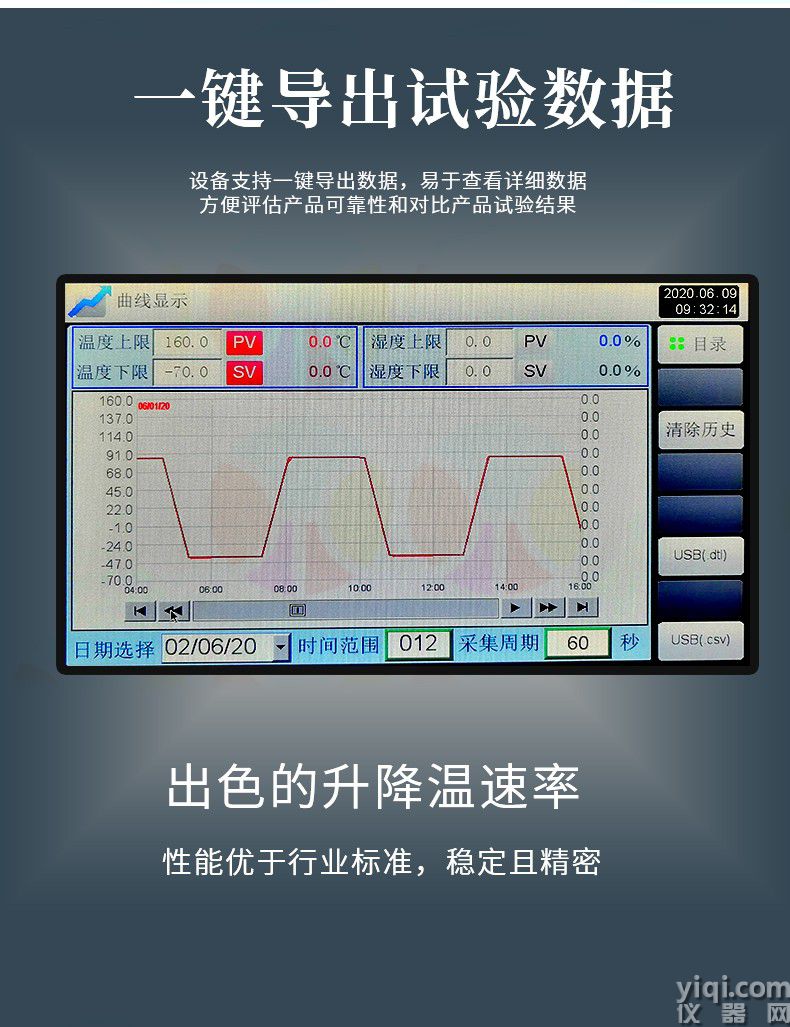

• 控制器：如 Q8-901 彩色觸摸屏和 PLC 控制器，溫度控制穩定，過沖小，操作方便。

• 控制功能：具備基于 PID 算法的自動調諧功能，可實現遠程監控、數據上拋、異常推送，兼容 MES 數據交互，還能方便設定多達 33 種的輸出方式。

性能參數

• 溫度范圍：一般在 - 70℃到 + 150℃之間，部分型號可達到 - 160℃到 + 200℃。

• 溫變速率：可實現 3℃-20℃/min 任意溫變率，部分型號能在 - 40℃到 + 85℃之間達到 5℃-25℃/min 的線性升溫或降溫。

• 溫度控制精度：溫度波動度通?？刂圃?±0.5℃以內，溫度偏差控制在 ±2℃以內，溫度均勻度控溫精度高至≤±0.1℃。
