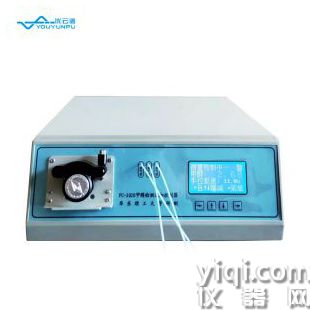

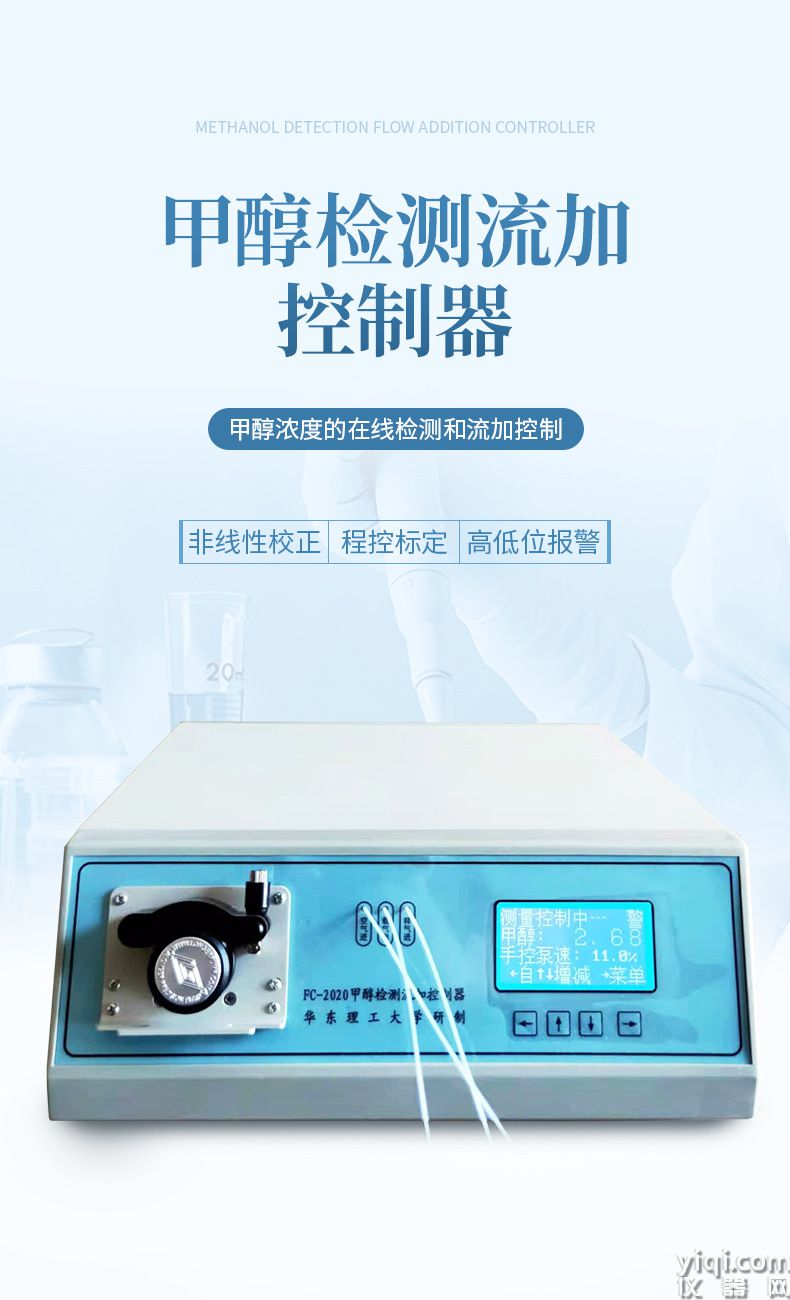

甲醇檢測流加控制器FC2020型

FC2020型甲醇檢測流加控制器 詳細產品介紹及技術參數

一．概述

FC2020型甲醇檢測流加控制器是由單片微型計算機控制的中文顯示的智能化儀表。主要用于甲醇營養型畢赤酵母和漢遜酵母基因工程菌發酵過程中甲醇濃度的在線檢測和流加控制。

基本原理和結構

基本結構如下圖所示（儀器本身不包擴發酵罐和甲醇流加蠕動泵）

工作原理

壓縮空氣(載氣)經由膜透器流過時，發酵液中的甲醇透過不銹鋼絲網增強的高分子透醇膜，匯入到載氣流中，并被載氣帶至檢測傳感器轉換為電信號，檢測電信號經電子線路放大，由機內微型計算機計算測量結果，并進行PID運算，測量值和控制值送至兩個顯示窗顯示，并在兩個模擬信號輸出口輸出4-20mA模擬信號，用于外接記錄儀記錄過程甲醇變化曲線和對甲醇流加蠕動泵轉速進行控制，達到發酵過程甲醇濃度在線檢測和控制目的。

功能特點

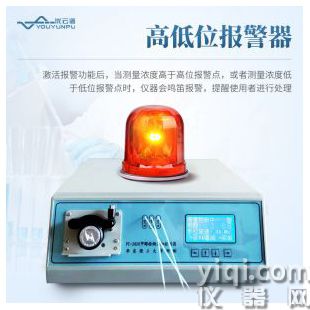

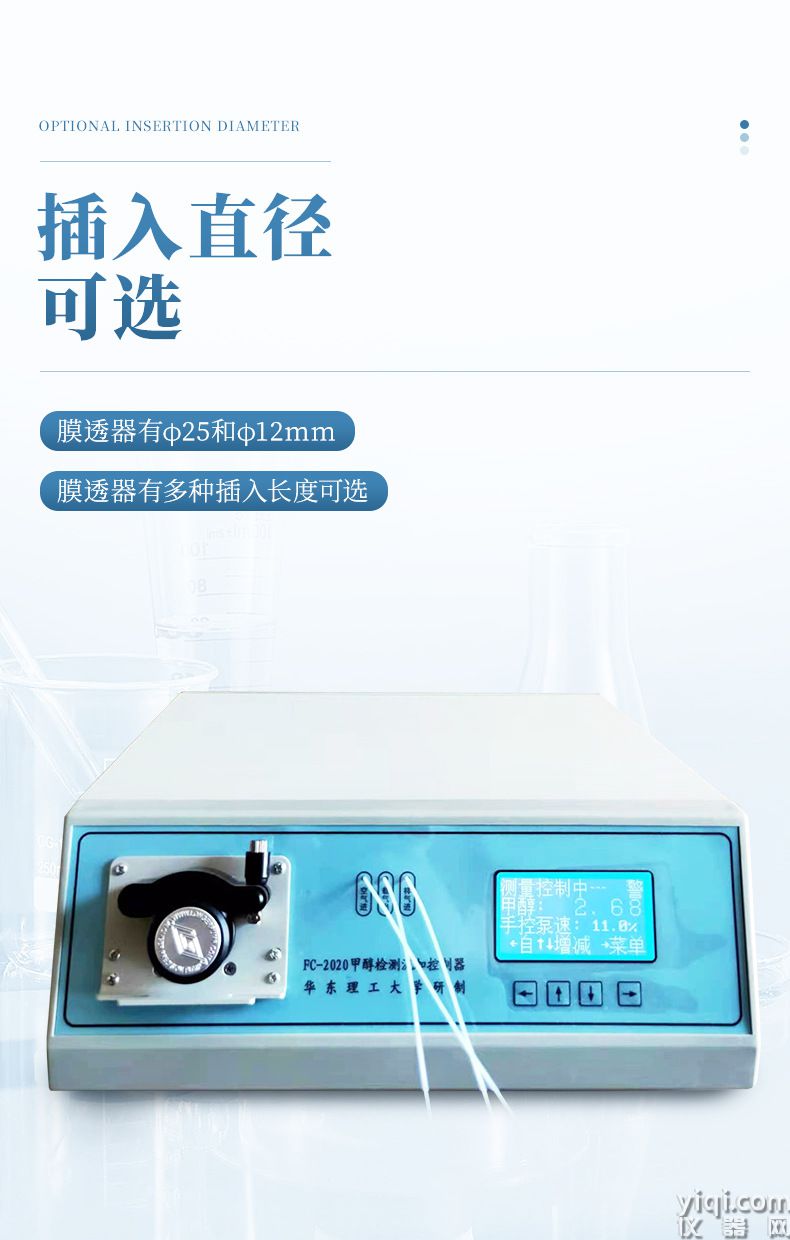

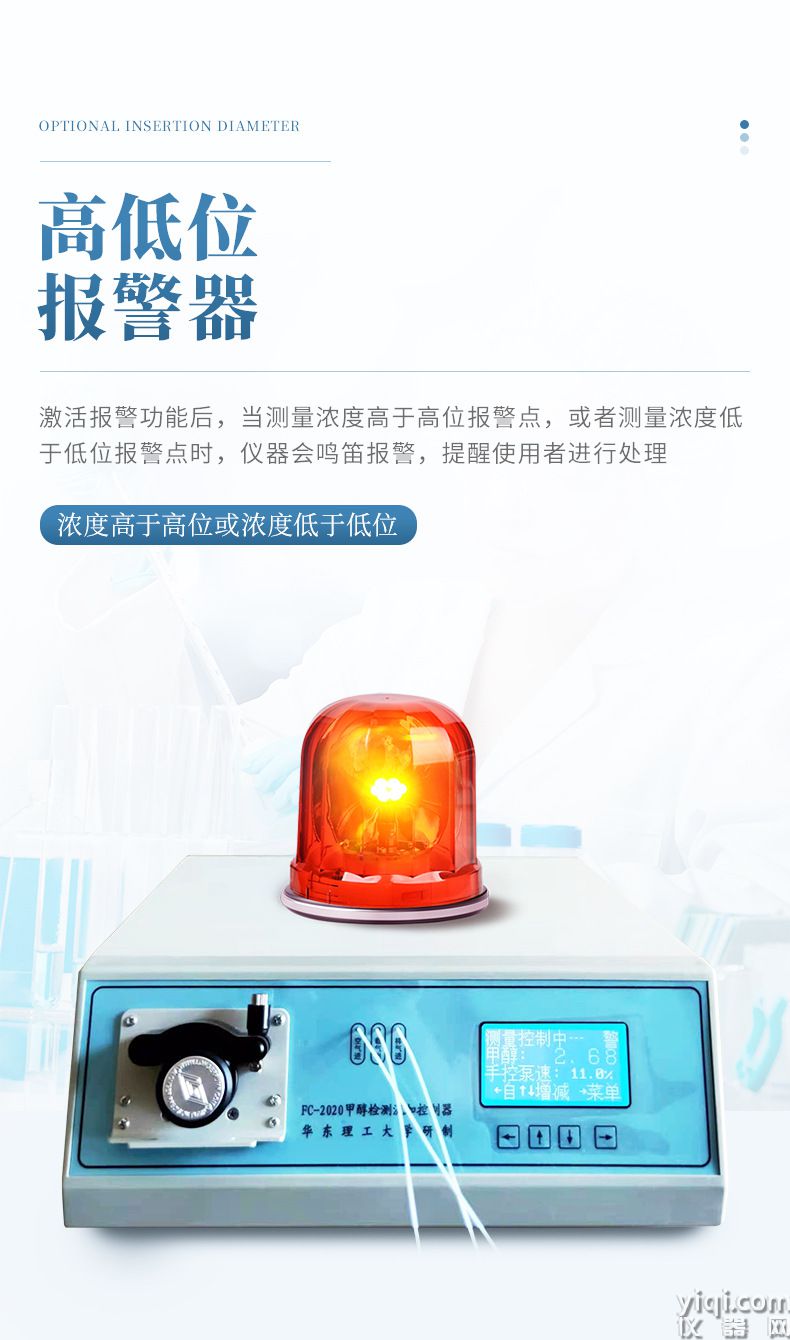

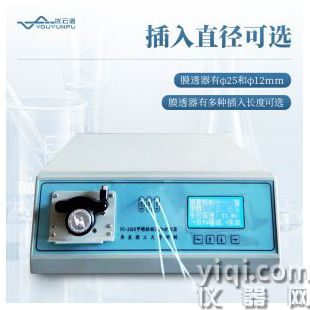

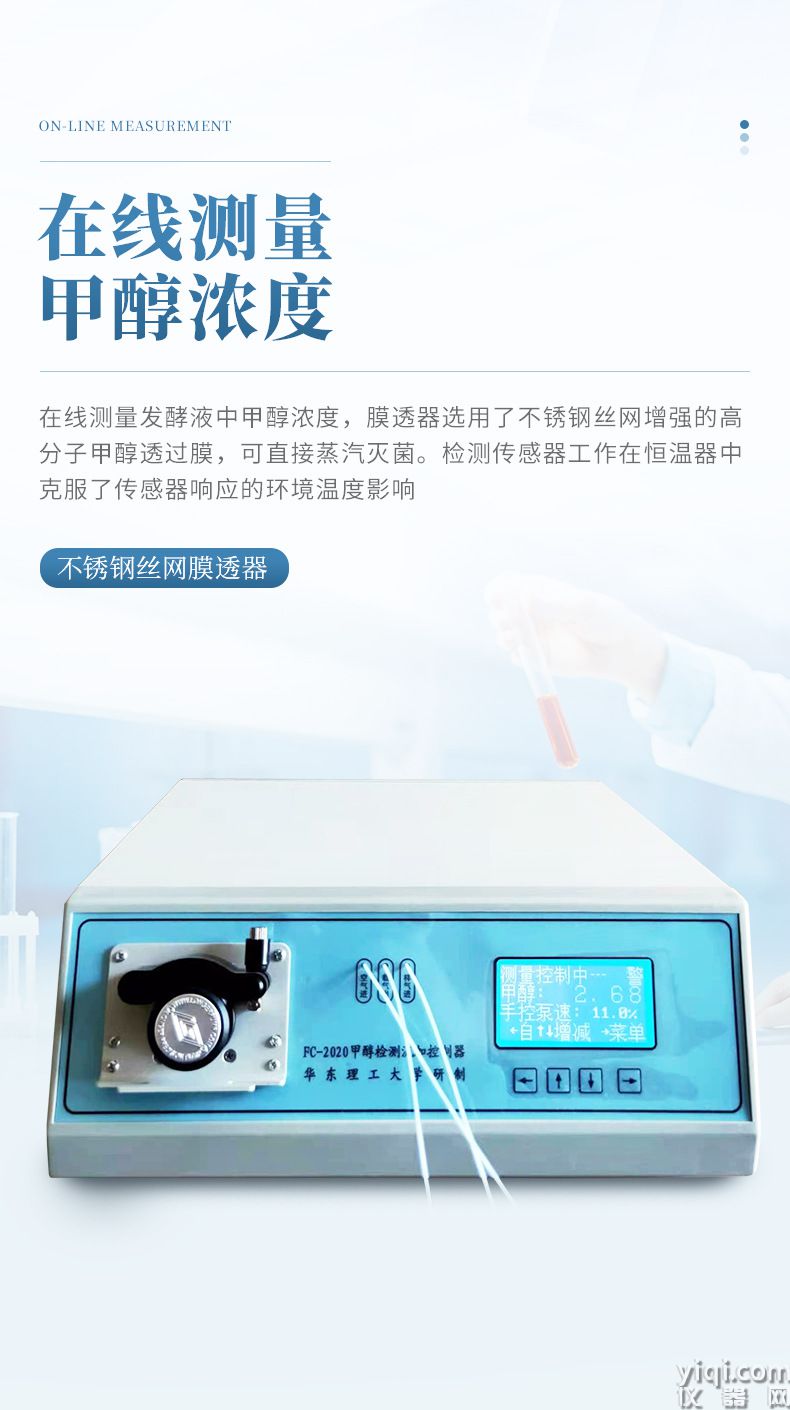

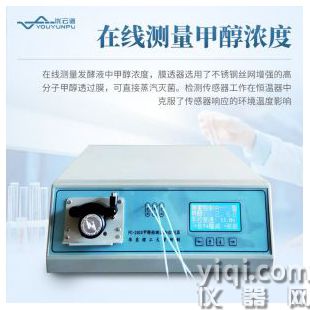

在線測量發酵液中甲醇濃度，膜透器選用了不銹鋼絲網增強的高分子甲醇透過膜，可直接蒸汽滅菌。檢測傳感器工作在恒溫器中，克服了傳感器響應的環境溫度影響。膜透器有φ25和φ12mm插入直徑可選，和有多種插入長度可選。儀器具有非線性校正，程控標定，高低位報警，數字溫度補償和兩級密碼保護重要數據及菜單組態等功能。

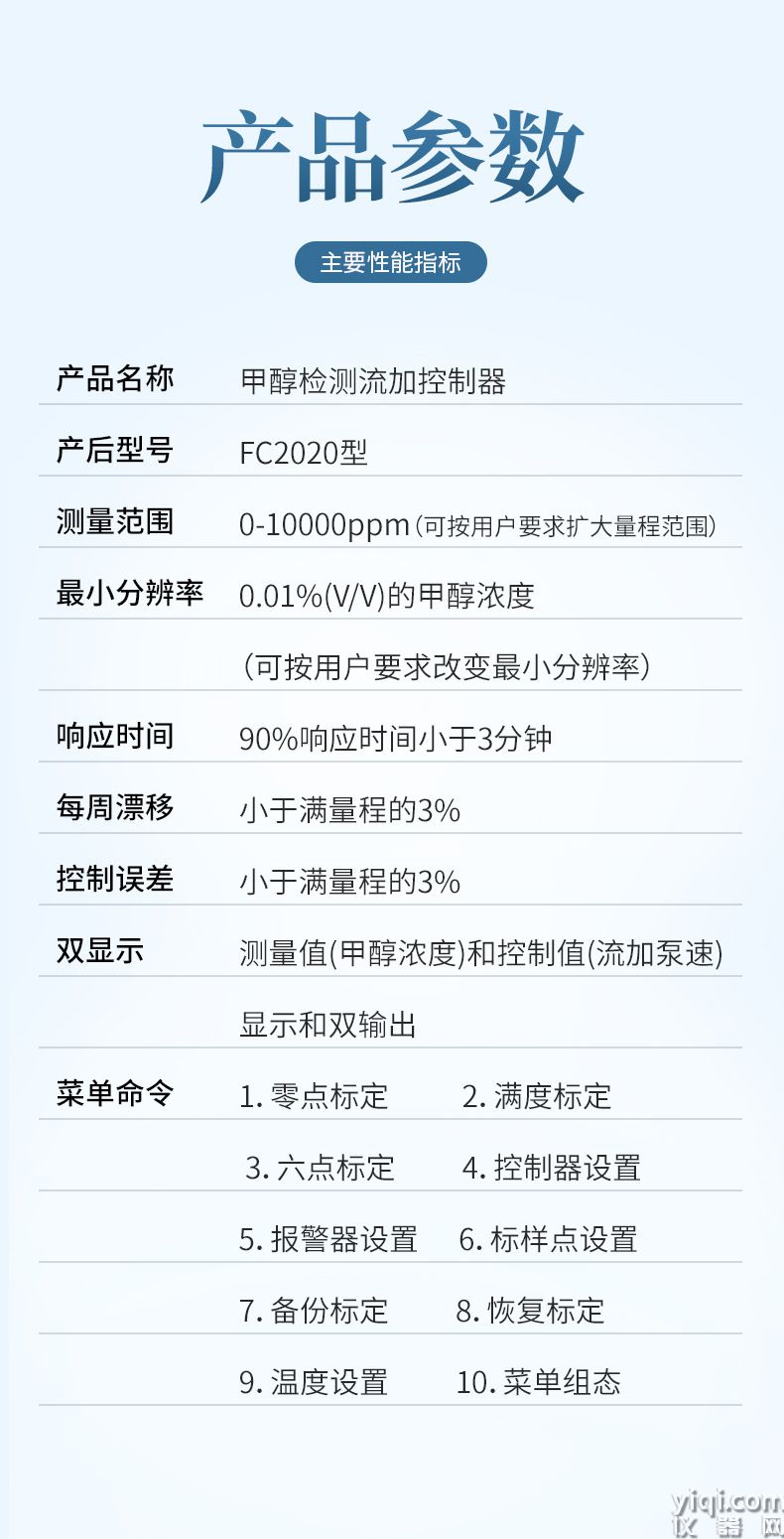

主要性能指標

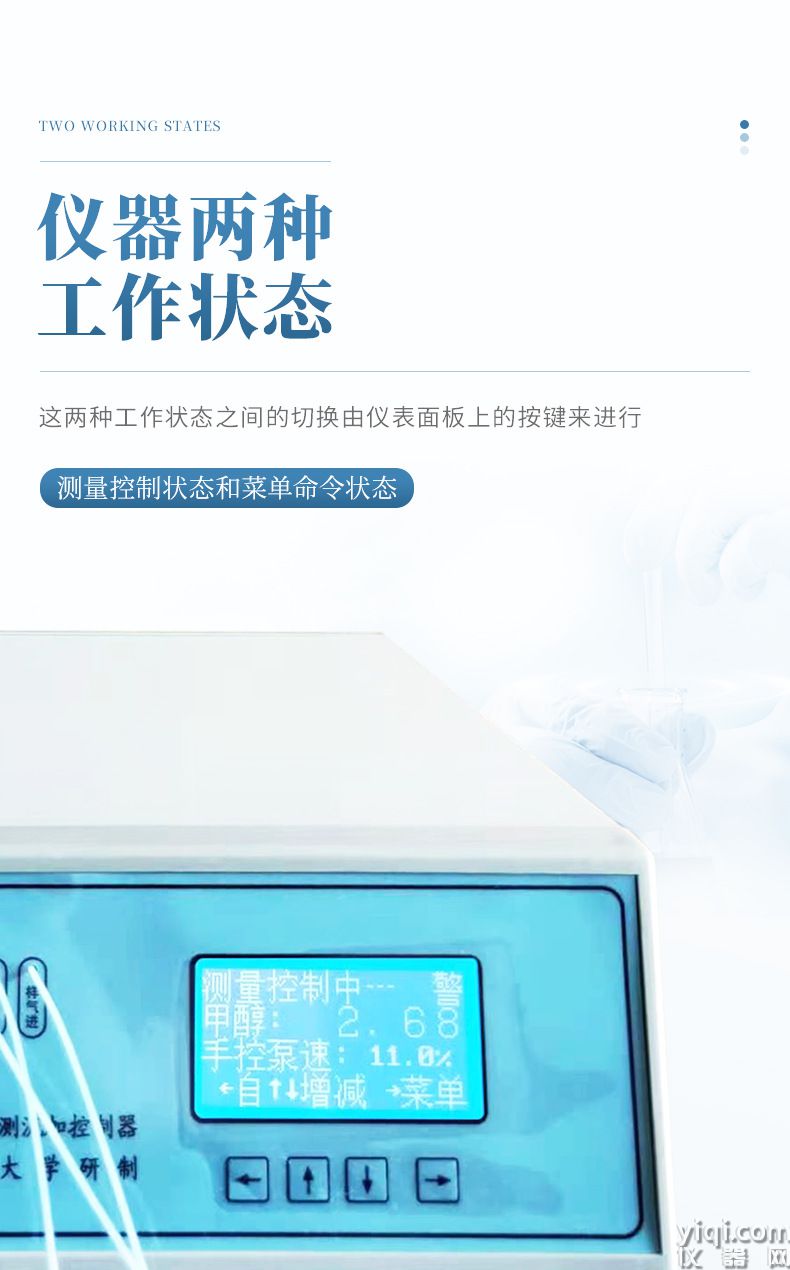

測量范圍0-10%(V/V或W/W,可按用戶要求改變量程范圍)，最小分辨率為0.01%(V/V)的甲醇濃度（可按用戶要求改變最小分辨率），90%響應時間小于2分鐘，每周漂移小于滿量程的2.5%，控制誤差小于滿量程的2.5%。儀器具有雙顯示；即測量值(甲醇濃度)和控制值(流加泵速)顯示。
