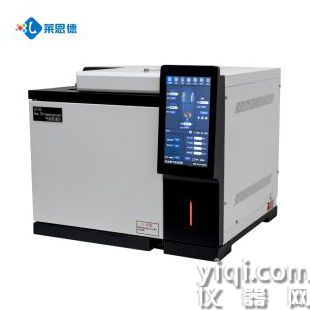

油墨VOCs氣相色譜儀

一、氣相色譜儀配置

序號	名稱	規格 說明	數量單位
1	氣相色譜儀 （GC-8100）	1.5.7英寸大屏幕液晶中文顯示、開機自檢、寬程自診斷、智能模糊控制后開門系統、超溫斷電保護、七階程升。2.配置：主機+氫火焰檢測器+毛細管進樣口	1臺
2	測溶劑殘留專用柱	JN-VOC柱 60*0.32*1.8um根據標準GB 38608-2020	1根
3	樣品		1套
4	工作站	采集數據	1套
5	空氣發生器	空氣純度：無油三級 輸出流量：0-3L/min 輸入壓力：0-0.4MPa（可調） 額定功率：150W	1臺
6	氫氣發生器	氫氣純度：99.99 輸出流量：0-300/min 輸入壓力：0-0.4MPa 額定功率：< 150W	1臺
7	氮氣鋼瓶	純度：99.999%鋼瓶+減壓閥	用戶自備
9	電腦+打印機		用戶自備

二、儀器核心部件

元器件	品牌	品牌闡述	備注
流量控制閥	WBO王波閥門公司	知名品牌各種制冷空調件、液壓、氣動和流體控制產品及元器件的公司
光電感應后開門	ANPEC	專業生產電子元器件，精密高端電子產品，全球國際知名美國品牌
半導體電子元件		德州儀器（TI）是世界上最大的半導體公司之一。
涂層材料	JAPAN	進口涂層 防靜電，抗腐蝕
接插件		專注于連接器行業，基于遍布全球的資源、獨特的創新技術和行業的專業知識

三、產品主要參數

1.氣相色譜儀 YP-GC

主要性能特點：

1.采用320 x 240點陣5.7英寸大屏幕液晶中文顯示,各路溫度、操作條件實時顯示，完美實現在線監控；

2.開機自檢，六路獨立控溫(汽化室、毛細管汽化室可獨立控溫)，七階程序升溫功能；

3.寬程自診斷功能，儀器出現故障時，自動中文顯示故障現象，故障代碼，故障原因，幫助最快找到并解決故障，保證實驗室最佳工作狀態；

4.超溫保擴功能：任一路超過設定溫度，儀器自動斷電并報警；

5.載氣斷氣、漏氣保護功能，當載氣氣壓壓力不足時，儀器自動切斷電源，停止加熱，有效保護色譜柱及熱導檢測器不受損壞；

6.智能模糊控制后開門系統，自動跟蹤溫度并動態調整風門角度，即使室溫

附近也可實現精密的溫度控制；

7.配置填充柱柱頭進樣、玻璃內襯進樣，帶有隔膜清洗功能的毛細管分流不分流進樣裝置，并可安裝氣體進樣器；

8.高精度雙重穩定氣路，最多可同時安裝四種檢測器；

9.先進的氣路流程，可實現氫焰檢測器和熱導監測器的同時使用；

10.八路外部事件功能支持多閥切換；

11.可選配電子流量壓力顯示系統及內置工作站裝置。

12.采用高精密數字刻度閥，保證分析重現性；

13.氣路連接全部采用加長兩通及加長氣路螺帽，確保氣路管插入深度

14.采用日本進口硅膠氣路密封墊，既有韌性又有良好的強度，耐高壓、耐高溫，保證儀器在長途運輸及顛簸的惡劣情況下，氣路不漏氣、不堵塞、密封效果好

15.所有氣路管均采用線切割加工，保證管口無毛刺及二次加工污染

16.不銹鋼氣路管采用酸堿抽真空特殊處理，不在沿用以往高溫灼燒而燒結物仍吸附在內壁上，并不能徹底帶出管外的傳統工藝，時刻保證管路高潔凈度

17.高品質的氣路配件及嚴格的加工工藝，保證氣路流程更加穩定、可靠

工作條件

電源電壓: 220V±10% 50Hz

溫度： +5～45℃

濕度： 5%～90%

2 氣相色譜儀參數

2.1 功率：1500W-2500W

2.2 環境溫度變化1℃，柱溫箱溫度變化小于0.01℃

2.3 控溫范圍：室溫以上+5℃至400℃

2.4 降溫速率280℃到55℃小于5分鐘（室溫20℃）

2.5 溫度穩定性：±0.1℃

2.6 最高使用溫度：400℃

3 帶分流、吹掃毛細管進樣系統、填充柱進樣系統

3.1 最大工作溫度：400℃

3.2 壓力設定范圍氮、氫、空：0.25MPa

3.3開機自檢，故障自動診斷顯示

4 檢測器

4.1.1 氫火焰離子化檢測器（FID）

4.1.2適配與填充柱和毛細管柱

4.1.3最小檢出限≤1×10-12g/s（正十六烷）

4.1.4基線漂移（30min）≤1pA

4.1.5基線噪聲≤0.1pA

4.1.6動態線性范圍≥106

4.1.7程序升溫：7階

4.1.8重現性RSD：小于2%

4.1.9載氣流速穩定性：≤0.1%

4.20 程序升溫穩定性：≤0.1%

4.21內襯管（安捷倫配套）

3.空氣發生器  JWA-3

主要性能特點：

.可取代傳統高壓空氣鋼瓶，使實驗室儀器化.

.凈化器采用PC聚碳酸酯管材.耐壓.耐試劑.耐沖擊.不易破碎.強度高.

.操作簡單，只需啟動電源開關即可產氣.運行平穩.

.超壓.過流.過熱三級全自動保護.

.氣路系統三級凈化.兩級穩壓.穩壓精度高.

.自動排水.有效延長儀器使用壽命.

主要技術指標：

輸出流量：0~3L/min             輸出壓力：0.3MPa

電源電壓：AC220V±10%        額定功率：150W

外形尺寸/重量:455x260x380mm/26kg

4.氫氣發生器  JWH-300

主要性能特點：

.操作簡單，只需啟動電源開關即可產氣，輸出壓力穩定。

.流量LED數碼顯示，一目了然。

.凈化器采用PC聚酸酯管材.耐壓.耐試劑.耐沖擊.不易破碎，強度高。

.日常維護只需補充蒸餾水，即可連續使用。

.儲液.點解制氫.排氧一體機.池溫低.壽命長。

.設有不反液裝置，確保儀器無反液現象。

主要技術指標：

輸出流量： 0-300ml/min      氫氣純度：99.99%

輸出壓力：0-0.6MPa（出廠時一般設定為0.3MPa±0.1MPa）

水質：純凈水、蒸餾水、或去離子水

電源電壓：AC220V±10%      最大功率150W

外形尺寸/重量：425mm×210mm×365mm /10kg

四、售后服務

在接到用戶通知并確認實驗場地準備完善后一周內派有關人員前往用戶指定地點免費安裝調試及現場培訓。保修期自技術服務人員對該設備安裝調試合格之日算起，12個月內實行保修（消耗品除外）。儀器若出現質量問題，在接到用戶通知后2小時內響應；一般問題在到達現場后的24h-48h內解決，保修期內出現儀器問題，技術人員前往用戶所在地進行維修時一切費用由公司負擔。12個月外負責有償維修，辦事處售后技術工程師方便上門服務。
