法國IXFiber 超窄帶帶通濾波器模塊 (1~4GHz)

超窄帶帶通濾波器模塊（1 to 4 GHz）

    超窄帶帶通濾波器模塊是一款全光纖的濾波器，能夠?qū)崿F(xiàn)對窄帶信號的清晰提取，且Max半高全寬（FWHM）可以控制在1~4GHz范圍內。為了確保信號的完整性、陡峭邊緣以及真?zhèn)€C&L波段的高串擾性能，消除不需要的信號和噪聲，濾波器波形顯示為平頂形狀。

    這種全光纖濾波器模塊內無可移動部件確保了器件的長時間使用可靠性。為了在實驗室溫度變化時依舊獲得穩定的zhong心波長，模塊中使用的光纖光柵（FBG）都采用熱封裝設計。

    此外，模塊的波長可通過模塊外的旋鈕實現精細調節。

主要特點：

• 對稱型平坦濾波；

• 低至1GHz(8pm)帶寬（FWHM）;

• 插入損耗：<4dB；

• 光yi制比@10GHz: >25dB ；

• 微調范圍：±100pm ;

• 光纖型號：PM or SMF ;


應用領域：

• 微波光子學；

• 量子通訊；

• 空間通訊；

• 雷達；

• 激光器或傳感器的線濾波；

• ASE或激光模式y(tǒng)i制；

• 線寬壓窄；

• 頻率鑒別器；

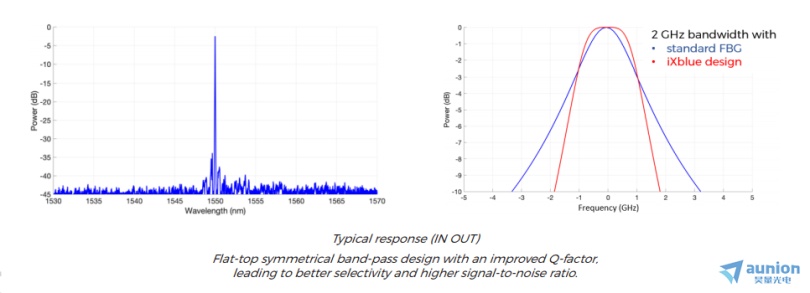

                                                                               圖1、對比數據展示

                                       圖2 、產品封裝結構示意圖

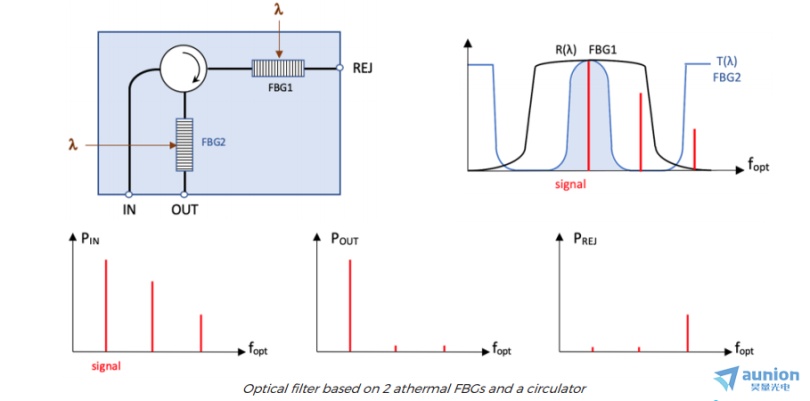

                                                                          圖3、內部配置結構圖

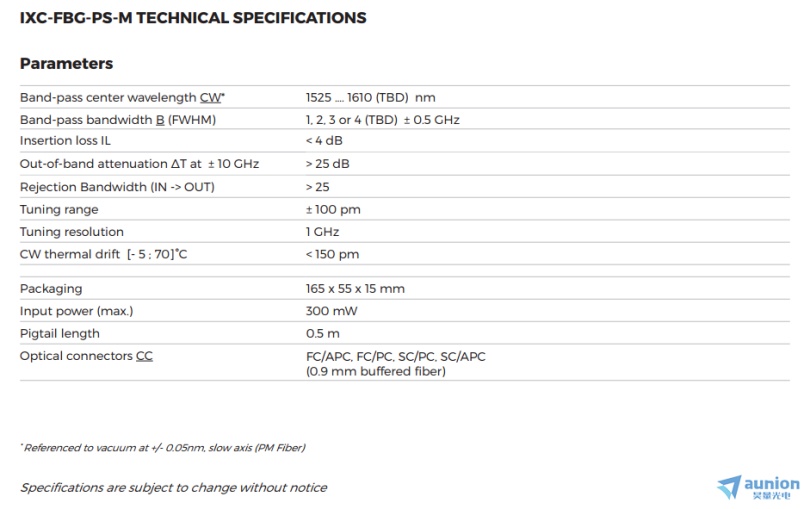

產品參數規格表：
