德國徠卡 共聚焦顯微鏡 STELLARIS平臺上的STED 顯微鏡

我們的受激發射損耗（STED）技術與STELLARIS共聚焦平臺相結合，為您提供超越衍射極限的快速成像方法。以令人驚嘆的圖像質量和分辨率迅速獲得先進的納米顯微成像，同時還保護您的樣本。STED超高分辨率顯微技術允許您同時研究多個動態事件，因此您可以在細胞環境中探索分子關系和機制。

STED和STELLARIS平臺無縫集成，您可以直接通過共聚焦界面輕松使用 STED。只需點擊幾下，您就可以從樣本中獲得更豐富的信息，因為每一個細節都很重要。

TauSTED Xtend：銳利。簡單。驚艷。

TauSTED Xtend代表了STED成像技術的下一步演進。它將基于壽命的信息與額外的空間信息相結合， 可顯著提高分辨率，尤其是在較低的STED損耗光強下，因而能在令人矚目的納米尺度上擴展多色實時成像能力。

能力

在納米尺度上解析結構中的更小細節。以更高的分辨率進行更長時間的實時成像。

潛力

使用標準熒光團，按照您喜歡的STED實驗方法進行操作。即使使用單條STED激光譜線，也可進行擴展多色成像。

生產力

直接以納米尺度的分辨率監測快速過程。在實驗進行中即時獲得關于結果的反饋。

以令人矚目的納米尺度進行溫和的多色實時成像

活體樣本內的動態成像仍然是富有挑戰性的實驗方法。為了獲得科學相關結果，根據樣本和熒光團的不同，照明需要足夠低，以避免光漂白和光毒性。

得益于STELLARIS平臺，包括最 新一代白光激光器（WLL）、Power HyD檢測器和熒光壽命技術（TauSense，F(xiàn)ALCON），多色實時成像和功能成像實驗已成為共聚焦成像的常規方法。

有了TauSTED Xtend，您可以顯著降低激發光和STED光的劑量，這樣您就能長時間研究生物過程，即使在納米級別下也不例外。

在納米尺度上解析樣本中的更小細節

您是否正在尋找超高分辨率策略，以便在時間和空間上跟蹤感興趣的生物目標，同時將外部擾動降至最 低？

與標準共聚焦成像以及傳統gated STED方法相比，TauSTED顯著提高了分辨率，從而大大降低了激發光和STED光的劑量。

TauSTED Xtend進一步提高了可達到的最 大分辨率，即使在STED損耗光強較低時也能顯示明確的信號。

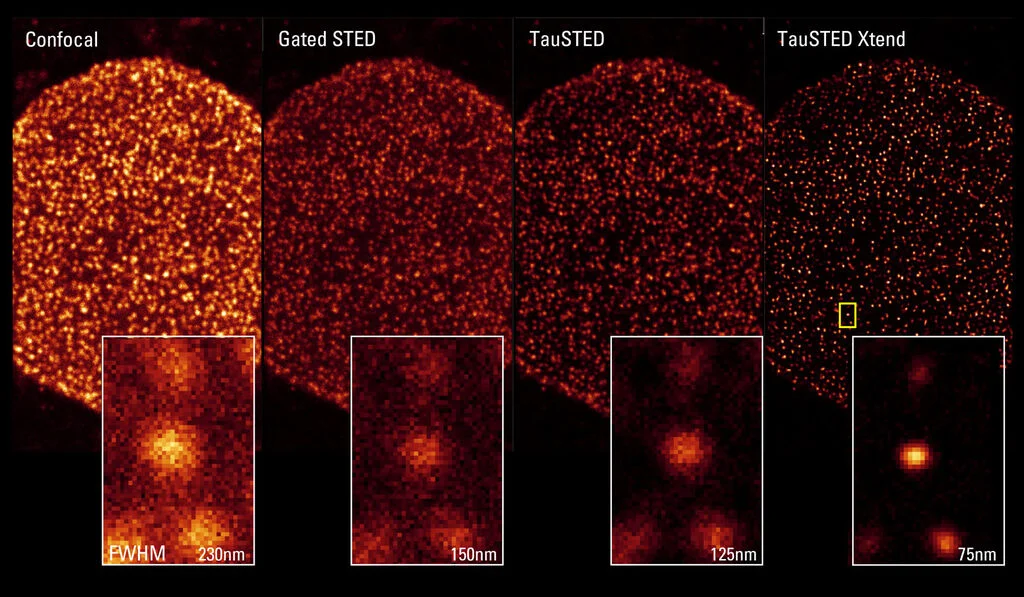

[Translate to chinese:] TauSTED Xtend reveals the distribution of nuclear pores (NPCs) on COS7 cells immunostained for NUP complexes with AF 488. Only 0.5% of STED light reveals much more detail.

使分辨率超越傳統極限

TauSTED可測量每個STED實驗中采集的基于熒光壽命的信息，并實時測定熒光團的STED響應。無論您使用哪種激發光和STED譜線（589、660、775），這些信息都能讓您提高圖像質量（信噪比），利用物理原理消除背景中的光子，使分辨率超越基于強度的STED。

TauSTED Xtend代表了STED成像技術的下一步演進，將基于壽命的信息與額外的空間信息相結合。您會看到分辨率顯著提升，尤其是在較低的STED損耗光強下，因而能在令人矚目的納米尺度上擴展實時成像能力。

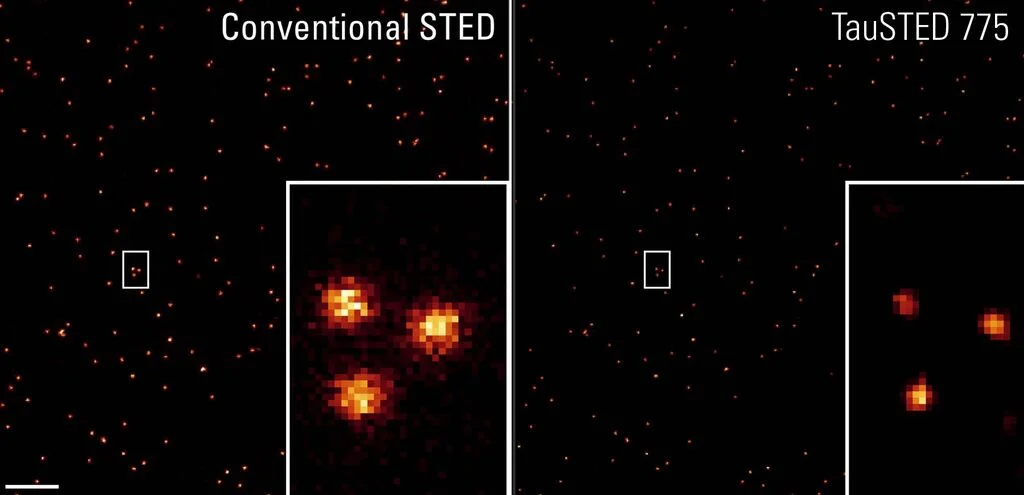

STED 和 DNA 折紙術成像：TauSTED 775 對標稱尺寸為23納米的 GATTA-Bead R 的解析分辨率小于30納米。比例尺：1微米。

使用您的標準實驗方案

您是否希望使用熟悉的實驗方案以及生命科學研究中常用的各種熒光標簽和標記物，將實驗縮小到納米尺度？

TauSTED Xtend為使用綠色熒光蛋白和熒光團的單色和多色實驗提供了新的機會，綠色熒光蛋白和熒光團是生命科學研究中的強大工具，目前在納米級研究中使用不多。

即使使用單條STED激光譜線，您也可以擴大熒光團選擇范圍，充分利用STELLARIS的獨特光譜能力。

增加在納米級別上可同時研究的目標數量

多色熒光標記能夠揭示細胞內物質之間的關系，因為您可以對具有分子特異性的不同組分成像。

STED 和 STELLARIS 特別適合多色應用。您可以使用光譜紅光區域的優選染料、綠光區域熒光蛋白、橙光區域的新型熒光探針。您可以進行多種熒光共定位研究，并以亞衍射的細節分辨它們。

我們的光譜檢測技術可提供多達5個支持 STED 的 Power HyD 探測器，可讓您增加需要在時間和空間上定位的目標的數量。此外，Power HyD檢測器的數字化功能、速度以及1.5納秒全系統死區時間，保證了在信噪比和背景方面獲得出色的圖像質量，同時與擴增光子探測器（APDs）相比，每像素停留時間的光子收集量至少增加10倍。

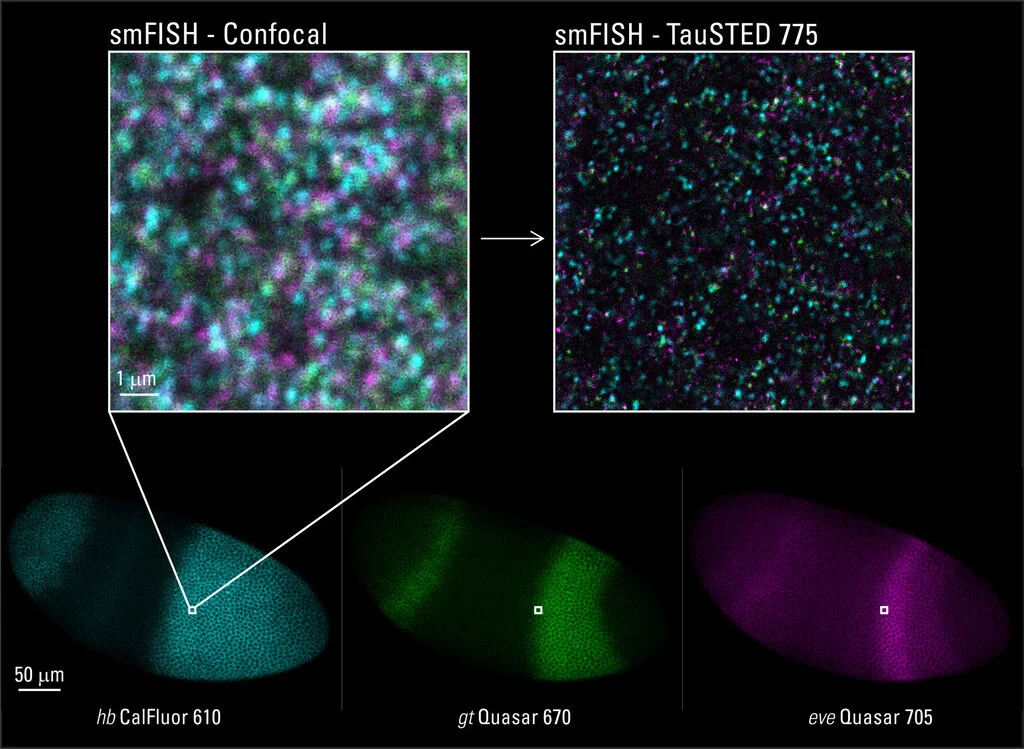

STED 在發育生物學中的應用：果蠅胚胎全標本制備中RNA的smFISH*。探針被直接標記，信號未放大。上圖：三色TauSTED 775可獲得hb CalFluor 610（青色）、gt Quasar 670（綠色）和eve Quasar 705（紫色）的信號。下圖：整個果蠅胚胎的共聚焦成像。樣本由英國曼徹斯特大學的 Tom Pettini 提供。
*單分子原位雜交

通過熒光壽命分離擴展多色STED能力

在STELLARIS 上結合STED和FALCON模式，您可以進一步拓寬熒光團的色譜，以納米級分辨率研究分子間的相互作用，因為可以通過它們的熒光壽命來進行區分。

這些熒光團的發射光譜無法通過傳統的強度采集方法進行區分。STED-FLIM與我們的自動相量分離技術相結合，可通過這些熒光團獨有的壽命和單個檢測器清楚地將它們分離。

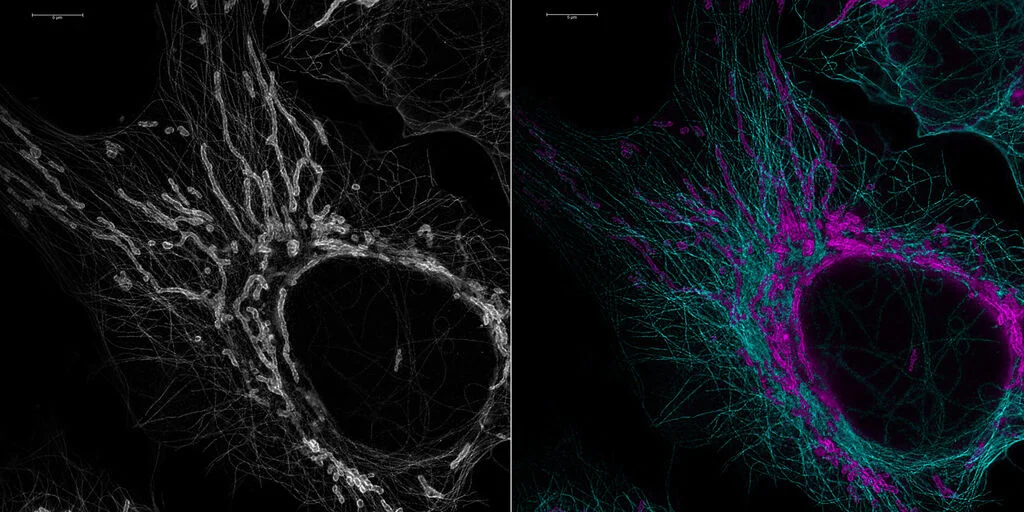

STED Separation 在細胞生物學中的應用：STED 775和FALCON STED Separation 技術可以利用不同熒光的壽命來分離具有重疊光譜的熒光樣本。在標記了TOM20和微管蛋白的U2OS細胞中，單純的光子計數強度信息（灰色）顯示兩種結構沒有區別，而STED-FLIM（青色，AF 647- 微管蛋白；品紅色，ATTO 647N-TOM20）可以明顯區分它們。

在時間和空間上動態監控實驗結果

以納米級分辨率在時間和空間維度實時觀察實驗中發生的情況。使用TauSTED Xtend，您可以即時評估快速過程并在進行實驗時即時接收反饋結果。

一鍵式光束自動對準，保護您的樣本免受過度光照，全自動匹配染料理想的激發波長，確保STED 的高性能。

使用 LAS X Navigator 對大面積區域快速成像，并選擇您感興趣的區域進行 STED 成像。

借助STELLARIS的能力，例如訪問原始數據（真實情況）和快速高效進行光子計數，可驗證您的結果。

具有出色亮度和分辨率的2D和3D STED 成像

使用STELLARIS STED顯微鏡，您在2D和3D圖像中都可以獲得所需的結果，因為分辨率可在x、y和z軸上調節。為了確保在2D和3D中獲得最 佳的亮度和分辨率，我們的顯微鏡提供了優化過的光學設備，以確保整個光譜中激發和STED PSF的最 優重疊，以及由于自適應校正而不會喪失定量能力。

我們專門開發了下列STED WHITE系列物鏡，確保為各種STED實驗提供優化條件：

• STED WHITE 100x油鏡的分辨率最 高，為日常固定樣本的成像提供了出色的性能。

• STED WHITE 93x甘油物鏡采用motCORR全電動校正環技術，在深入樣本觀察時為溫度波動、折射率不匹配和不均勻性提供自適應校正。

• 使用motCORR的STED WHITE 86x水介質物鏡也可進行自適應校正（如前所述），非常適合溫和的活細胞應用以及 STED-FCS(1)。

(1) 《High photon count rates improve the quality of super-resolution fluorescence fluctuation spectroscopy》，作者 F. Schneider 等。J. Phys. D: Appl. Phys. 53 164003, 2020。

STED 和 DNA 折紙術成像：TauSTED 775 對標稱尺寸為23納米的 GATTA-Bead R 的解析分辨率小于30納米。比例尺：1微米。
