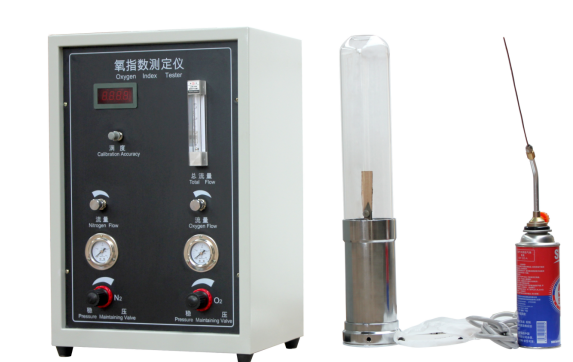

氧指數燃燒性試驗機

1. 控制箱：采用數控機床加工成型，鋼板噴塑箱體靜電采用噴涂，控制部分與試驗部分分開控制 。

2. 燃燒筒：耐高溫優質石英玻璃管（內徑￠75mm，長300mm）  出口內徑：φ40mm

3. 混合器：采用玻璃珠填充形式，將氧氣和氮?dú)饩鶆蚧旌稀＃ㄖ棣?.5mm填充高度95mm，一袋）

4. 試樣夾具：自撐式夾具，并能豎直地夾住試樣；（可選配非自撐式式樣架），兩套式樣夾滿足不同試驗要求；式樣夾插接式，安放式樣與式樣夾更簡易

5.標配備用玻璃筒，防止意外損毀，滿足不間斷試驗需求； 長桿點火器尾端管孔直徑￠2±1mm,點火器火焰長度（5-50）mm可任意調

GB/T 2406.2-2009  GB/T 2406.1-200ASTM D 2863, ISO 4589-2, NES 714  GB/T 5454 GB/T 10707-2008   GB/T 8924-2005 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992  ISO 15705-2002  ISO 4589-2-1996

GB/T 2406的本部分描述了在規定試驗條件下，在氧、氮混合氣流中，剛好維持試樣燃燒所需氧濃度的測定方法，其結果定義為氧指數。

本部分適用于試樣厚度小于10.5mm能直立自撐的條狀或片狀材料。也適用于表觀密度大于100kg/m3的均質固體材料、層壓材料或泡沫材料，以及某些表觀密度小于100kg/m3的泡沫材料。并提供了能直立支撐的片狀材料或薄膜的試驗方法。

為了比較，本部分還提供了某種材料的氧指數是否高于給定值的測定方法。

本方法獲得的氧指數值，能夠提供材料在某些受控實驗室條件下燃燒特性的靈敏度尺度，可用于質量控制。所獲得的結果依賴于試樣的形狀、取向和隔熱以及著火條件。對于特殊材料或特殊用途，需規定不同試驗條件。不同厚度和不同點火方式獲得的結果不可比，也與在其他著火條件下的燃燒行為不相關。

本部分獲得的結果，不能用于描述或評定某種特定材料或特定形狀在實際著火情況下材料所呈現的著火危險性，只能作為評價某種火災危險性的一個要素，該評價考慮了材料在特定應用時著火危險性評定的所有相關因素之一。

注1：這些方法用于受熱后呈現高收縮率的材料時不能獲得滿意結果。例如：高定向薄膜。

注2：評價密度小于100kg/m3的泡沫材料火焰?zhèn)鞑ヌ匦詤⒄誈B/T 8332。

下列文件中的條款通過GB/T 2406的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本部分。

GB/T 5471—2008  塑料  熱固性塑料試樣的壓塑（ISO 295：2004，IDT）

GB/T 9352—2008  塑料  熱塑性塑料材料試樣的壓塑（ISO 293：2004，IDT）

GB/T 2828.1—2003  計數抽樣檢驗程序  第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃（ISO 2859-1：1989，IDT）

GB/T 11997—2008  塑料  多用途試樣（ISO 3167：2002，IDT）

GB/T 17037.1—1997  塑料  熱塑性塑料材料注塑試樣的制備  第1部分：一般原理及多用途試樣和長條試樣的制備（idt ISO 294-1：1996）

GB/T 17037.3—2003  塑料  熱塑性塑料材料注塑試樣的制備  第3部分：小方試片（ISO 294-3：2002，IDT）

GB/T 17037.4—2003  塑料  熱塑性塑料材料注塑試樣的制備  第4部分：模塑收縮率的測定（ISO 294-4：2001，IDT）

ISO 294-2：1996 塑料  熱塑性材料注塑試樣  第2部分：拉伸條狀試樣

ISO 294-5：2001 塑料  熱塑性材料注塑試樣  第5部分：用于研究各向異性的標準試樣

ISO 2818：1994  塑料  用機加工方法制備試樣

ISO 2859-2：1985  計數抽樣檢驗程序  第2部分：隔批檢驗極限質量(LQ)的抽樣計劃塑料

熱塑性塑料材料試樣的壓塑

1范圍

本標準規定了制備熱塑性塑料模壓試樣和試片的一般原理和步驟,試樣可以通過機加工或沖壓的

方法從試片上獲得。

為了獲得具有重復性的模塑件,包括四種不同的冷卻方法的主要加工步驟都是標準的，對每一種

材料,模壓時需要的模塑溫度和冷卻方法應按照有關材料的國際標準中的規定或由有關利益雙方商定。

注，不推薦熱塑性增強材料用本方法。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款，凡是注日期的引用文件,其隨后所有

的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究

是否可使用這些文件的版本。凡是不注日期的引用文件,其版本適用于本標準。

GB/T 3505-2000產品幾何技術規范(GPS)表面結構輪廓法表面結構的術語,定義及參

數(eqv ISO 4287;1997)

ISO286-1產品幾何量技術規范(GPS)--ISO極限和配合系統--第1部分;公差、偏差和配

合基礎(1988)

3術語和定義

下列術語和定義適用于本標準，

3.1

模塑溫度moulding temperature

預熱和模塑期間,在最接近模塑料的區域測得的模具或模壓機模板的溫度。

3.2

脫模溫度demoulding temperature

冷卻結束時,在最接近模塑料的區域測得的模具或模壓機模板的溫度，

掛，對于不勝式模具,可在模具上鉆孔以用于弱量3.1和3.2規定的溫度，

3.3

預熱時間preheating time

保持接觸壓力,將模具內的材料加熱到模塑溫度所需要的時間。

3.4CB/T 9352--2008/15O 293:2004

3.6

冷卻速率cooling rate

在規定溫度范圍內,通過控制冷卻流體的流動得到的恒定冷卻速率,即:每隔至少10min的冷卻速

率與規定的冷卻速率的偏差不超過規定公差。

注，冷卻速率通常用℃/h表示，

4設備

4.1模壓機

模壓機的合模力應能產生至少10MPa的模塑壓力(通常用合模力與模腔面積的比值給出)。

在整個模塑期間,壓力波動應控制在規定壓力的10%以內。

模壓板應能:

a)至少加熱到240℃;

b)以表1中給定的速率冷卻。

模具表面任意兩點間的溫差在加熱時不應超過±2℃,在冷卻時不應超過±4℃。

當模具中裝配有加熱和冷卻系統時,也應滿足同樣條件。

模壓板或模具可使用在適當管道系統中的高壓蒸汽或?qū)崃黧w加熱,也可使用電加熱元件加熱。

模壓板或模具可用管道系統中的導熱流體(通常為冷水)冷卻，

急冷(見表1中方法C)時需要用兩臺模壓機,一臺用于模塑加熱,另一臺用于冷卻。

對于指定的冷卻方法,導熱流體的流速應在模具內沒有任何材料時通過試驗預先定出。

模壓機可連續控制上下模板之間中心位置的溫度，

4.2模具

4.2.1概述

使用不同類型模具制備的試樣,其特性是不相同的。特別是機械性能受冷卻時給物料施加壓力的

影響，

用于模壓熱塑性塑料試樣的模具通常有兩種,即溢料式模具(見圖1)和不溢料式模具(見圖2)。

圖1港料式(“畫框")模具

圖2不溢料式模具

溢料式模具允許過量的模塑材料擠出,并且冷卻時模塑壓力不施加于模塑材料上。制備厚度相近

或具有可比性的低內應力的試樣或試片,特別適宜使用溢料式模具。

使用不溢式模具時,冷卻期間,全部的模塑壓力(摩擦力忽略不計)都施加在模塑材料上。所得模塑

件的厚度、內應力和密度取決于模具的結構、加料量及模塑和冷卻條件。此類模具能模塑密實的試樣，

模塑時間moulding time

保持模塑溫度下施加全壓的時間。

3.5

平均冷卻速率(非線性)nverage cooling rate (non -linear)

以恒定流動的冷流體進行冷卻的速率。平均冷卻速率的計算:用模塑溫度和脫模溫度之差除以模

具冷卻到脫模溫度所需的時間。

掛，平均冷卻速率通常用℃/min表示。
