2025-04-25 14:13:10光子傳感器: 光子傳感器是一種利用光子效應進行探測和轉換的傳感器，能將光信號轉換為電信號或其他形式的信號輸出。它具有高靈敏度、高速度、高精度、低功耗等特點，廣泛應用于光電測量、光電檢測、光電控制等領域。光子傳感器通過接收光子能量，實現非接觸式測量，具有測量范圍廣、響應速度快等優勢，是現代光電技術中不可或缺的重要組成部分。

光子傳感器相關內容

全部
產品
問答

光子傳感器產品

產品名稱

所在地

價格

供應商

咨詢

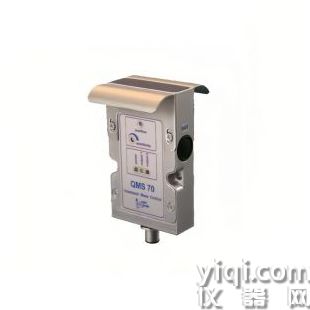

: HOSSBACH光子傳感器; 國外歐洲; ￥438; 上海軼舜國際貿易有限公司
售全國; 我要詢價聯系方式

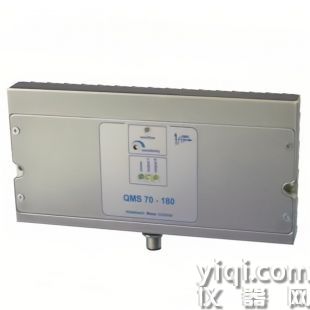

: HOSSBACH光子傳感器; 國外歐洲; ￥729; 上海蘊匠貿易有限公司
售全國; 我要詢價聯系方式

: IPD 光子計數傳感器; 國外歐洲; 面議; 北京多晶電子科技有限公司
售全國; 我要詢價聯系方式

: 單光子計數器; 國內北京; 面議; 北京卓立漢光儀器有限公司
售全國; 我要詢價聯系方式

: 光子計數器; 國內上海; 面議; 上海波銘科學儀器有限公司
售全國; 我要詢價聯系方式

光子傳感器問答

2022-09-20 09:16:16光束質量分析儀 - 筱曉光子產品介紹⑦: 一、產品介紹BeamOn是光束診斷測量系統，用于實時測量連續或脈沖激光光束，可測量激光光束參數，包括強度分布、光束寬度、形狀、位置、功率。軟件還具有報告功能，用于光束分析設置和給出結果。系統基于USB2.0接口，軟件驅動設備，可以通過高速USB2.0口連接到電腦，在windows 7/8操作系統上運行。CCD輪廓儀超越了相機式光束輪廓儀有限的動態范圍，每次測量都是在不同的衰減或電子快門速度下進行的。專利技術使用戶能夠看到小于激光束最大功率密度1%的特征。二、產品功能特點可測量連續或脈沖光通過USB2.0接口連接到電腦（不需要額外的供電電源）實時顯示光斑尺寸和高斯擬合實時2D/3D光斑繪圖軟件控制電子快門和增益報告功能，光斑分析設置和給出結果技術參數激光類型連續或脈沖光譜響應VIS-NIR 350-1310nm最大幀速25HZ圖像分辨率720 x 576快門速度1/50 to 1/100000 sec, 9 steps增益控制6dB to 60dB, 16 steps歸零在連續歸零模式功能，自動減去背景動態范圍使用濾光片最高1x1011，軟件控制電子快門和增益靈敏度0.5nW/cm2@633nm (VIS-NIR，UV-NIR)1.5uW/cm2@1310nm (VIS-NIR，UV-NIR)5uW/cm2@1550nm (model IR 1550)傳感器有效面積6.47mmX4.83mm飽和1mW/cm2 沒有濾光片（VIS-NIR，UV-NIR）5mW/cm2沒有濾光片(model IR 1550)脈沖激光器工作可以獲取和回放1-100Hz慢脈沖激光，濾除沒有激光脈沖幀頻，可以顯示單發脈沖觸發在脈沖模式下，軟件上設置滑條閾值，顯示有脈沖光的幀顯示單脈沖的最大頻率10KHz操作溫度-10℃-50℃尺寸信息8.6um（H）X8.3um(V)四、實驗測試我們用一臺850nm DFB 激光光源，功率設置在2mw ,激光器發出的光經過準直器后打到光束質量分析儀，看一下它的光束質量2D圖像（3D圖像）五、光斑尺寸測試六、產品應用大尺寸激光光斑分析：輪廓、光斑尺寸、位置、功率激光器和IPL質量控制監控多光束之間中心和距離七、產品尺寸

2017-03-04 00:08:00光子傳感器是不是就是光電傳感器:

2022-11-25 17:09:24光子計數探頭模塊為什么沒有增益調節能力？: 歡迎大家來到《濱松光電知識小課堂》產品技術知識分享欄目，本欄目致力于將光電相關的產品技術知識掰開了，揉碎了，一點點與大家進行分享。本期話題“光子計數探頭模塊為什么沒有增益調節能力”。熟悉光電倍增管的客戶都知道，我們可以通過調節倍增級電壓來調節光電倍增管的增益，也可以稱為調節光電倍增管的放大倍數。我們分別以光電倍增管裸管R928和光電倍增管模塊H10721為例，前者可以調節工作電壓來調節放大倍數，后者調節外部的增益電壓來調節光電倍增管模塊的放大倍數。 R928調節電壓和放大倍數之間的關系H10721調節電壓和放大倍數之間的關系但是，很多客戶都會問：常見的光子計數探頭模塊，比如H10682和CH299，他們也屬于光電倍增管模塊，為什么沒有增益調節的功能呢？首先，光子計數探頭模塊不同于常見的光電倍增管模塊，它是在電流型光電倍增管模塊的基礎上增加了光子信號處理電路。該電路能將單個光子激發的脈沖信號，經過放大、鑒別、整形后輸出對應的光子數邏輯脈沖，所以，我們能夠通過輸出的脈沖數來進行光子的計數。當光電倍增管接收的光亮從一個很強的范圍變到單個光子信號時，光電倍增管的輸出會產生一個很明顯的變化，可以參考以下的圖。常規的光電倍增管模塊由于后端沒有信號處理電路，直接輸出就是光電倍增管本身的信號。此時，如果我們對光電倍增管進行增益調節，可以有效地放大信號。光子計數探頭模塊，由于探測的光強特別微弱，基本都是以單個光子的形式出現，光電倍增管的輸出就會如下圖所示，每一個脈沖都代表一個光子信號。此時，如果我們增加對光子計數探頭的增益，可以看到，單個光子激發脈沖的高度會顯著提高。但是，對應的脈沖個數沒有發生變化。也就是說，增加增益，不會對光子個數產生影響。同時，如果我們增加光子計數探頭的增益，在放大光子激發脈沖高度的同時，也會放大噪聲信號。如果放大的噪聲信號超過后面鑒別器的檢測下限，會引起由于引入噪聲計數而導致測量的不準確。所以，光子計數探頭需要一個合適的增益，在放大微弱信號的同時，還能夠做到噪聲和信號的分離，實現真正的光子信號探測輸出。如下圖所示，當我們改變光電倍增管的工作電壓時，信噪比會在一段區間內基本保持不變，這段曲線也稱之為坪特性曲線。在這段范圍內，增益的增加對計數值沒有明顯的增加。所以，一般的光子計數探頭的增益電壓設置在坪區的電壓范圍之內，可以得到一個穩定的計數值。光子計數探頭在出廠前，我們都已經將光子計數探頭的工作電壓調節在一個穩定的工作電壓范圍之內。所以，在收到貨后，大家只需要提供供電電壓，光子計數探頭就可以正常工作了。本期主講工程師介紹：濱松產品技術工程師馬進發，畢業于西安理工大學，目前負責濱松光電倍增管、電子倍增器、MCP等產品的技術支持，主要應用方向為大氣激光雷達、質譜等。擅長機械設計，已經通過國內CAXC計算機輔助認證和全球CSWP工程師認證。

2023-01-06 10:44:07看得見才安心，MPPC單光子響應實測波形圖來了: 多像素光子計數器 (MPPC)，也稱為硅光電倍增器 (SiPM)，是一種固態光電倍增管，點擊此處了解MPPC超全參數性能解析來看，影響硅光電倍增管（SiPM/MPPC）性能的參數有哪些。該款產品非常適合單光子計數和其他超低光應用可以廣泛應用于學術研究（生物光子學、粒子物理學、量子計算等）、測量儀器（流式細胞儀，顯微鏡等），PET掃描儀，激光雷達等。本文將通過一款典型的MPPC模塊C13365-3050SA（內置探測器型號為S13360-3050CS）的實測數據為大家演示MPPC的噪聲特性、單光電子響應、時間特性、LED信號響應等輸出波形樣式，幫助大家理解MPPC。測試設備：C13365-3050SA 模塊由 MPPC（S13360-3050CS）、信號放大器電路、高壓電源電路和溫度補償電路組成。受光面為 3 × 3 mm，像素尺寸50 μm，像素數量3600個，信號輸出為模擬信號。測試條件：● 暗箱避光；● 環境溫度25 ℃左右；● 示波器輸出阻抗1 MHz。測試項目（共9項）：● 暗計數率；● 按脈沖余輝圖；● 串擾率；● 1 p.e.波形圖；● 1 p.e.與2p.e.波形對比；● 暗脈沖堆疊波形圖；● 上升時間&下降時間；● 大脈沖信號輸出波形；● 寬脈沖信號輸出波形。暗計數率1、正常上電后，探測器會做出什么反應？C13365-3050SA上電后示波器會立即出現響應，信號基線在0 mV左右，單光電子幅值約23 mV，其他情況則可能器件出現異常。2、暗計數如何分布，p.e.指的是什么?暗計數隨機分布，除了有1 p.e.( photon equivalent，等效光電子數)，還有2 p.e.和3 p.e.信號。3、上電后，暗計數為什么會上升？模塊上電后，通過溫度傳感器（LM94021）輸出電壓顯示局部溫度上升，進一步由于電源模塊（C11204-01）的溫度補償功能，反向偏壓增加，暗計數率變大，半小時后穩定在580 kHz左右。暗脈沖余輝圖1、C13365-3050SA輸出單光子信號幅值多少？單光子信號幅值約為23 mV。2、為什么感覺觸發后的暗計數比觸發前的密集？暗脈沖觸發后，后脈沖效應會導致脈沖數比觸發前多。3、為什么有不同幅值的信號輸出？由于串擾效應，導致MPPC的暗脈沖除了有1 p.e.信號還有2，3，4 p.e.等信號。4、不同幅值的信號，幅度有什么聯系？2 p.e.信號是1 p.e.信號幅值的兩倍，脈寬相同，其他p.e.信號類推。串擾率1、如何估計光學串擾概率？閾值分別設置為0.5 p.e.和1.5 p.e.時，暗計數率分別為447 kHz/s和24.7 kHz/s；串擾率計算：crosstalk=N1.5 p.e./N0.5p.e. ≈ 5.5%；2、為什么測量的串擾率比S13360-3050的典型值大？實測串擾率比S13360-3050的典型值（3%）偏大，這是因為暗計數的堆積或者后脈沖的影響，日本在測試串擾率時調整了輸出波形，從而消除了堆積的影響。1 p.e.波形圖1、為什么測量的信號幅值只有12mV左右？示波器輸入阻抗有兩種，示波器50 Ω負載(左)，示波器1 MΩ負載（右）。推薦使用終端電阻為10 kΩ到1 MΩ。1 p.e.與2p.e.波形對比1、1 p.e.與2p.e.波形有什么區別？1 p.e波形（左），2 p.e波形（右），2 p.e.信號是1 p.e.信號幅值的兩倍。暗脈沖堆疊波形圖1、兩個暗計數信號前后發生的波形效果怎樣？如圖所示，堆疊波形可以是兩個暗計數波形的疊加輸出，此外，一個暗計數并產生一個后脈沖波形效果類似。上升時間&下降時間1、MPPC時間特性怎么樣？MPPC的上升時間可達1-2 ns，受限探測器系統帶寬，該模塊上升時間為8.8 ns @ 1 p.e.；下降時間為51.6 ns @ 1 p.e.。大脈沖信號輸出波形1、探測器對LED大脈沖信號響應如何？如圖所示，通過LED輸出大脈沖信號，脈寬40 ns，脈沖幅值正比于光強。對于大脈沖信號，信噪比極高。寬脈沖信號輸出波形1、探測器對LED寬脈沖信號響應如何？如圖所示，通過LED輸出寬脈沖信號，脈寬4 us。對于寬脈沖信號，多個APD同時并持續發生雪崩，導致信號臺階上去后下不來，直到LED處于熄滅狀態?？吹靡姷妮敵霾ㄐ尾虐残?，本期有關MPPC單光子響應實測波形圖的介紹到此就結束了，如果大家有任何疑問可以在評論區留言，工程師會第一時間為大家答疑解惑。

2022-09-01 17:35:57超窄帶光纖光柵反射式濾波器 -筱曉光子新品推薦: 光纖濾波器光纖濾波器是用來進行波長選擇的儀器，它可以從眾多的波長中挑選出所需的波長，而除此波長以外的光將會被拒絕通過。它可以用于波長選擇、光放大器的噪聲濾除、增益均衡、光復用/解復用。二，光纖布拉格反射濾波器原理(圖1所示為利用布拉格反射原理制成的光纖濾波器的截面圖在磨去部分包層的D形光纖的側平面上制作光柵，光柵溝槽與光纖垂直，這對纖芯中傳播的光導波起著周期性的微擾作用。當光柵周期等于纖芯中導波的半波長時，光柵微擾引起的反向散射同相疊加，形成反射波峰。即該結構提供了波長選擇分布反射功能，形成一個帶阻光纖濾波器，反射帶的峰值和帶寬由器件的結構參數決定。分類:窄帶濾波器(Narorwbandfilter):帶寬小于0.8nm;寬帶濾波器(Broadbandfilter):帶寬大于100nm;超窄帶濾彼器(Ult-arnarrowbandfilter):小于1pm;超寬帶濾波器(Ultra-broadbandfilter):帶寬大于200nm三，超窄帶光纖光柵反射式濾波器圖2所示那為我們的超窄帶光纖光圍濾波器1，工作原理:濾波器的核心部件是由光纖布拉格光柵。它是在纖芯內形成的折射率成周期性變化的一種光柵。在光纖中傳輸?shù)奶囟úㄩL的光在具有不同折射率區域之間的界面處會在光纖光柵中消失，而其他光則不受影響地通過濾光片。我們的這種超窄帶光纖光柵濾波器是通過將幾個FBG組合成一個特殊的結構，并將這種結構(稱為Fabry-Perot FBGs[FP])應用于熱折射率調制，可以發射一個窄帶的光信號，沒有任何反射，并且具有無限的自由光譜范國(FSR)。2，波長調諧原理:光纖折射率的變化主要導致光纖的中心波長隨溫度的變化而變化。由于濾波器的實際中心波長受FBG位置的環境溫度變化的影響所以該機器在濾波器的內部配備了溫度恒定但可調諧的穩定電路，從而可以提供一個以特定波長為中心窄的調諧范圍3，產品特點:可調諧范圍:+/-0.24nm;活躍的波長穩定性;級聯兩個或者兩個以上設備的多路愉電線路;根據耍求，可提供極端的噪聲yi制
