樹脂云母擊穿電壓試驗儀

樹脂云母擊穿電壓試驗儀每次測定須用兩塊樣板,兩塊樣板平均值為該試樣的擊穿強度，每塊樣板擊穿強度之值(精確到

0.1kV/mm)與平均值之差應不大于平均值的5%,否則應重新制備樣板進行復驗。

注，試驗時如有飛弧現象發生,可使用防飛弧罩,該點測定值應舍去。

K1一電源開關;T:一調壓變壓器;V一電壓表:T3一試驗變壓器;

L-過電流繼電器;4、B和R。一電極和試樣

工頻電源頻率為50Hz的正弦波,其波形失真率不大于5%。

4.2高壓變壓器

4.2.1高壓變壓器的容量應保證次級額定電流不少于0.1A,保證設備在擊穿瞬間不被燒壞。

4.2.2 為保證電壓能均勻上升,并能控制升壓速度,應采用自動升壓裝置。

4.3調壓變壓器

調壓器應能均勻地調節電壓,其容量與試驗變壓器容量相同。電壓測定可在高壓側用不大于2.5

級高壓靜電伏特計,球隙或通過電壓互感器來測量,也可以在低壓側用不大于1.5級的伏特計測量,其

測量誤差為±4%。

4.4過電流繼電器

過電流繼電器的動作電流應使高壓試驗變壓器的次級電流小于其額定值。

4.5電極

4.5.1電極材料

板狀試樣電極材料是黃銅,管狀試樣電極內電極材料為鋁箔、銅棒、導電粉末等,外電極材料為鋁

箔、恫箔。

4.5.2電極尺寸

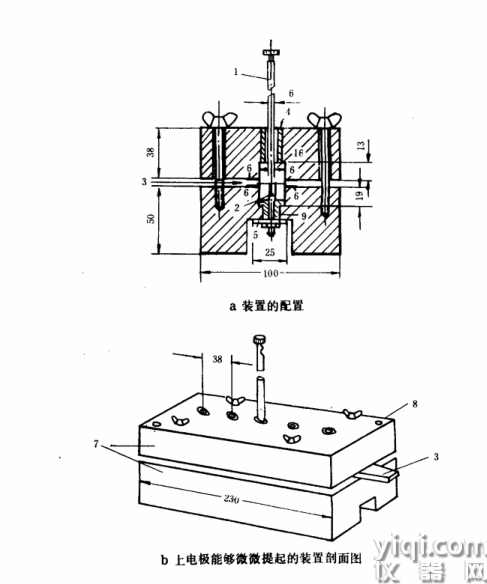

板狀試樣上,下電極尺寸如圖2所示,管狀試樣電極尺寸如圖3所示,電極尺寸見表1.

圖2板狀試樣電極

1000kV交流系統用油-六氟化硫套管技術規范

1范圍

本標準規定了1000kV交流系統用油-六氟化硫套管(又稱油-SF,套管)的使用條件、技術性能要求、

試驗要求、試驗方法、安裝與維護等內容。

本標準適用于安裝在1000kV交流系統用氣體絕緣金屬封閉開關設備與電力變壓器之間的油-SF。套管。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。

凡是不注日期的引用文件，其版本(包括所有的修改單)適用于本文件。

GB/T4109-2008交流電壓高于1000V的絕緣套管(IEC 60137，MOD)

GB/T 22382-2008額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備與電力變壓器之間的直接

連接(IEC 61639:1996，MOD)

GB/T 2423.23-2013環境試驗第2部分:試驗方法試驗Q:密封(IEC 60068-2-17:1994,IDT)

IEC 61463套管抗地震能力(Bushings-Seismic qualification )

3術語和定義

GB/T4109-2008、GB/T22382-2008界定的以及下列術語和定義適用于本標準。

3.1

油-SF。套管oil-SF, bushing

安裝在氣體絕緣金屬封閉開關設備與油浸式電力變壓器之間，一端浸入變壓器油中，另一端處于氣

體絕緣金屬封閉開關設備(簡稱開關設備)絕緣氣體(通常為SF。)中的全浸入式套管。

3.2

油浸紙油-SF。套管oil-impregnated paper oil-SFg bushing

主絕緣由絕緣紙和鋁箔卷繞的芯體，經真空干燥處理后用絕緣液體介質(通常為變壓器油)浸漬而

成的油-SF。套管。

注:芯體裝在絕緣套內且芯體和絕緣套之間的空間充以與浸漬時所使用的相同的絕緣液體(通常為變壓器油)。

3.3

膠浸紙油-SF。套管resin-impregnated paper oil-SFg bushing

主絕緣由絕緣紙和鋁箔卷繞的芯體，經真空干燥處理后用樹脂(通常為環氧樹脂)浸漬、固化而成

的油-SF。套管。

4一般使用條件

本標準規定的油-SF。套管的一般使用條件見表1.DL/T1408-2015

7.8推薦的典型尺寸和特殊要求

套管與開關設備和變壓器的連接方式、法蘭典型尺寸如圖A.1~圖A.4和表A.1所示，尺寸也可由

供需雙方協商確定。

a) 套管變壓器側和開關設備側的絕緣長度不小于1830mm。

b)套管與開關設備之間的導電連接采用平面連接方式，套管應預留圓形連接平面供開關設備廠設

計開關設備與套管的連接結構，預留圓形平面外徑為230mm，連接結構的屏蔽罩直徑應與套

管開關設備側端部的大直徑相匹配。

c)

套管與變壓器的導電連接方式由供需雙方協商確定。

開關設備側法蘭經過一段過渡筒體與常規開關設備母線相連，過渡筒體內徑為1200mm。

7.9 壓力監測要求

油浸紙?zhí)坠軕?yīng)配有氣體壓力監測裝置，根據設置的壓力報警值，當油-SF。套管開關設備側 SF。氣體

侵入套管內部時，發出異常報警信號。

8試驗要求與方法

8.1試驗的一般要求

套管變壓器側應浸在裝有變壓器油的尺寸合適的試驗油箱中，套管開關設備側應裝在充有SF。氣體

的尺寸合適的試驗金屬殼體內，套管端部的均壓屏蔽罩要確保其表面場強足夠低，使其在相應介質(變

壓器油和 SF。氣體)中不發生局部放電。

試驗油箱中變壓器油的擊穿電壓、水分和顆粒度應符合表7的規定。試驗金屬殼體內SF。氣體的壓

力(表壓)應與開關設備實際運行時的壓力相同，必要時允許適當提高試驗金屬殼體內氣體的壓力，試

驗金屬殼體內SF。氣體的性能要求見表8.

套管試驗時應水平或垂直安裝，要求安裝成其他狀態時，應由供需雙方協議商定。

試驗時的環境溫度及浸入介質的溫度應在10℃~40℃之間。DL/T1408-2015

3) 升壓至 U=U=1100kV，持續1min:

4)降壓至U2持續 1h;

5) 降壓至U,持續5min;

6)電壓降至零。

在所有測試電壓下都要監測局部放電量并每5min記錄一次測量結果，局部放電不呈現持續增加趨

勢，偶爾出現的較高幅值脈沖可以不計入。

試驗時不應出現閃絡或擊穿，試驗后應復測套管tanδ和電容量，若無異常，可進行下一項試驗。在

測試的任一階段，套管的局部放電量上限見表4。

局部放電量測量管進行局部放電量測量試驗時，試驗電壓和持續時間要求如圖2所示。DL/T1408-2015

推薦的典型尺寸和特殊要求

套管與開關設備和變壓器的連接方式、法蘭典型尺寸如圖A.1~圖A.4和表A.1所示，尺寸也可由

供需雙方協商確定。

a) 套管變壓器側和開關設備側的絕緣長度不小于1830mm。

b)套管與開關設備之間的導電連接采用平面連接方式，套管應預留圓形連接平面供開關設備廠設

計開關設備與套管的連接結構，預留圓形平面外徑為230mm，連接結構的屏蔽罩直徑應與套

管開關設備側端部的大直徑相匹配。

c)套管與變壓器的導電連接方式由供需雙方協商確定。

開關設備側法蘭經過一段過渡筒體與常規開關設備母線相連，過渡筒體內徑為1200mm。

壓力監測要求油浸紙?zhí)坠軕?yīng)配有氣體壓力監測裝置，根據設置的壓力報警值，當油-SF。套管開關設備側 SF。氣體

侵入套管內部時，發出異常報警信號。試驗要求與方試驗的一般要求

套管變壓器側應浸在裝有變壓器油的尺寸合適的試驗油箱中，套管開關設備側應裝在充有SF。氣體

的尺寸合適的試驗金屬殼體內，套管端部的均壓屏蔽罩要確保其表面場強足夠低，使其在相應介質(變

壓器油和 SF。氣體)中不發生局部放電。

試驗油箱中變壓器油的擊穿電壓、水分和顆粒度應符合表7的規定。試驗金屬殼體內SF。氣體的壓

力(表壓)應與開關設備實際運行時的壓力相同，必要時允許適當提高試驗金屬殼體內氣體的壓力，試

驗金屬殼體內SF。氣體的性能要求見表8.

套管試驗時應水平或垂直安裝，要求安裝成其他狀態時，應由供需雙方協議商定。

試驗時的環境溫度及浸入介質的溫度應在10℃~40℃之間。試驗程序如下:

1) 升壓至 U3=1.1U√√3=699kV，持續5min;

2) 升壓至 U?=1.5U√3=953kV，持續5min;

3) 升壓至 U=Uy=1100kV，持續1min;

4)降壓至 U?持續5min;

5)降壓至 U?持續5min;

6)電壓降至零。

在所有測試電壓下都要監測局部放電量并記錄測量結果，局部放電不呈現持續增加趨勢，偶爾出現

的較高幅值脈沖可以不計入。

試驗時不應出現閃絡或擊穿，試驗后應復測套管tanδ和電容量，若無異常，可進行下一項試驗。在

測試的任一階段，套管的局部放電量上限見表4。

抽頭絕緣試驗應在1kV和2kV的試驗電壓下測量試驗抽頭的tanδ和電容量。套管的抽頭絕緣數據及要求見本標準7.3.

Ok/e

溫升試驗套管溫升試驗應符合GB/T4109-2008中8.7和本標準7.4的規定。熱短時電流耐受試驗套管的安裝方式可由供需雙方協議商定,通過套管導體的電流值應至少為本標準7.5中的標準值試驗前套管應施加一個電流，使套管導體達到一個穩定的溫度，該溫度應與套管在高環境溫度下施加額定電流時達到的穩定溫度相同。試驗后沒有出現絕緣損傷時，套管可進行下一項試驗。懸臂負荷耐受試驗為了驗證套管符合本標準7.7的規定，套管應按GB/T4109-2008中8.9規定的試驗方法進行試驗，試驗時施加的負荷為5kN。

油浸紙油-SF。套管密封試驗對于油浸紙油-SF。套管，在型式試驗和逐個試驗中都需要進行密封試驗。

型式試驗時，充以變壓器油并放入溫度能持續12h保持在75℃的一個適當?shù)募訜崛萜鲀?nèi)。試驗時采

用適當?shù)姆椒ū３痔坠軆?nèi)部的小壓力比其高運行壓力高出0.1MPa±0.01MPa。

逐個試驗時，在環境溫度不低于10℃時充以低溫度60℃的變壓器油，充油后應盡快對套管內部

施加比高運行壓力高0.1MPa+0.01MPa的壓力，保壓至少12h。

試驗時或試驗后套管應無泄漏。檢測方法應符合GB/T2423.23-2013的相關規定。

外部壓力試驗套管應按試驗的要求裝配好，在環境溫度下其開關設備側應安裝在盡可能和正常運行時一樣的箱

內，箱體密封并充滿適當?shù)囊后w。箱內應施加3倍的高運行氣體壓力，壓力持續1min，套管不應有機

械損傷(例如變形、破裂)。

當沒有出現機械損傷的跡象時，套管可進行下一項試驗。

法蘭或其他緊固件上的密封試驗a)變壓器側密封要求。套管應按試驗要求裝配。在環境溫度下套管變壓器側應如正常運行時那樣安裝在一箱體上，變壓器側的箱內應充以相對壓力為0.15MPa±0.01MPa的空氣或任何適宜的體并維持15min，或充以相對壓力為0.1MPa±0.01MPa的油壓維持12h，套管應無泄漏。

b)開關設備側密封要求。套管應按試驗要求裝配。在環境溫度下套管開關設備側應如正常運行時

那樣安裝在一箱體上，箱內應按正常運行要求充以高運行氣體壓力的SF。氣體或示蹤氣體。

當有要求時，套管變壓器側部件應封閉在一外套內。含有液體的套管內腔應清空并開一個使

氣體可自由流通到外套內的窗口。在等于或大于2h的時間間隔內應測量兩次外套內空氣中的

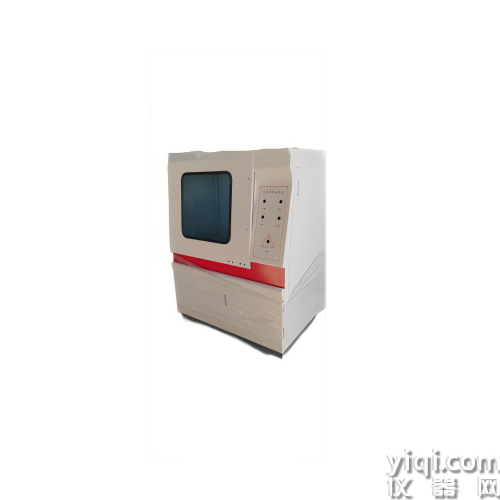

氣體濃度。產品名稱：介電擊穿強度測定儀

產品型號：BDJC-50kv

控制方式：微機控制

滿足標準：

GB1408-2006 絕緣材料電氣強度試驗方法

GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

GB/T3333 電纜紙工頻電壓擊穿試驗方法

HG/T 3330絕緣漆漆膜擊穿強度測定法

GB12656 電容器紙工頻電壓擊穿試驗方法

ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.

IEC 60243-1 絕緣材料電氣強度試驗方法.

液體：

《中華人民共和國國家標準-絕緣油擊穿電壓測定法-GB/T 507-2002》

 《中華人民共和國電力行業標準-絕緣油介電強度測定法-DL429.9-91》

主要適用于固體絕緣材料，液體絕緣材料的擊穿強度。

同時測得工頻交流電壓與直流電壓的擊穿強度和耐壓強度的測試 可設定梯度耐壓的試驗 使梯度時間自由調整。

本儀器由pc控制，通過我公司自主研發的全新智能數字精密嵌入式西門子單元cpu系統與上位機軟件控制兩部分來完成，通過pc USB 串口獲得數據傳送數據高可高達 3M/S是RS232串口無法比擬的 讓上位機與下位機通訊無延遲使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據，電流實時采集?？蓪?shí)時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印，修改試驗數據。并且提取試驗數據分色對比。人性化明顯

試驗軟件簡介：

此設備軟件外觀由專業的美工設計：

人員管理：可添加多人同時使用此軟件 不同人員設定不同密碼 交叉使用互不干擾 （如一人使用可刪除設定密碼  直接進入軟件）

參數管理：高壓保護可選、 耐壓時間可選、 梯度步進可選 、漏電流和過壓可選、靈敏的漏電壓可選、漏電可選 、升壓速度可自由設定（0-5kv 無極環入）試驗結果可選 異地操作選定 、人機分離選定等

結果調?。涸囼?yàn)結果保存調取 、人員選定調去 、試驗結果可根據客戶要求操作整理 、支持5次以上彩線對比、自動整取添加試驗數據。

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--50KV ;

             直流 0—50kv

03、電器容量：3KVA

04、高壓分級：0—50KV，（全程可調）

05、升壓速率：0.1KV/s-5kv/s 可調

              （備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

06、試驗方式：

           直流試驗：1、勻速升壓  2、梯度升壓 3、耐壓試驗

           交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、試驗介質：空氣，

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）

10、支持軟件共享不同電腦藍牙異地操作要求。

11、電壓試驗精度：≦1%

12、試驗電壓連續可調： 0--50KV。

13、電流可采集到mA級 并且實現實時采集。

14、可選擇出具國家一級計量單位校準證書或出具客戶計量單位的證書

15、電源：220v±10%的單相交流電壓和50Hz±1%的頻率

16、電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）

17、升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓

18、耐壓時間：0-7H保持相對電壓 （軟件設定）

19、耐壓式樣：固體；液體。

20、帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）

21、機箱材質：整體噴塑

22、支持人機分離異地操作 開創國內控制機器新篇章   （無線藍牙控制 ）

23、控制方式：無線藍牙控制

24、通訊方式：采用全國技術無線藍牙控制，支持 232/USB/亞太區域網絡端口

25、擊穿判斷方式：高電壓判斷、漏電流判斷。

26、檢測方式：自動巡航檢測

27、使用條件：環境溫度：（23±2）℃    環境濕度：（50±5）%

安全保護：本機具有完善的安全防護措施：

本實驗儀電路保護控制：跳閘后電壓自動回零

1、超壓保護

2、試驗過流保護

3、試驗短路保護

4、安全試驗門保護

5、軟件誤操作保護

中華人民共和國國家標準

電容器紙工頻擊穿電壓測定法

GB 12656-90

Determination of electric strength at power

frequence for capacitor paper

本標準參照采用IEC243-1(1988)《固體絕緣材料電氣強度測試方法)。主題內容與適用范圍

本標準規定了工頻下測定電容器紙擊穿電壓的方法。

本標準適用于未浸漬電容器紙頁或其他類似的材料。

引用標準GB 450紙和紙板試樣的采取

GB1408固體絕緣材料工頻電氣強度的試驗方法

定義1擊穿電壓breakdown voltage

在規定的試驗條件下,用連續均勻升壓的方法對電容器紙施加工頻電壓,使紙樣發生擊穿時的電壓

值。2 電氣強度electric strength

在規定的試驗條件下,電容器紙?jiān)嚇影l(fā)生擊穿的電壓值除以施加電壓的兩電極之間紙樣的平均厚

度。

試驗儀器工頻擊穿試驗儀應符合GB1408第5章試驗設備的規定.電極電極材料為黃銅。尺寸:上電極25 mm,邊緣倒圓半徑r-2.5mm;下電極025mm,邊緣倒圓半徑r=2.5 mm;或430~40 mm ;975 mm;

電極表面加工精度及其它要求按GB1408 第4章電極的規定。若上,下電極直徑相同時,則必須同軸使其上,下準確成一直線。

烘箱:可保持105±5℃自動調節恒溫烘箱，試樣處理按GB450的規定,從紙卷上取下紙樣,橫向裁出寬80mm的紙條16~20條,注意試驗紙條上不應有裙子、皺紋、針孔等紙病,將取得試樣紙條垂直掛于烘籍內,在105±5℃溫度下烘干1h，經烘干處理

國家技術監督局1990-12-28批準1991-10-01實施GB 12656-90后的試樣置于干燥器內,立即在室溫下進行擊穿試驗,試驗過程中,必須保證不使試樣重新吸濕而明顯影響擊穿電壓值。在有爭議的情況下,試驗應在90±2℃條件下進行仲裁。試驗步驟取雙層試樣置于上下兩電極之間,并以電極自重壓在試樣上,連續均勻地對試樣施加工頻電壓,在10~20s之間使電壓由零升至擊穿發生,記錄擊穿電壓值.移動紙條,每隔50~60mm,按上述步驟測定一點擊穿電壓,起始瞬時個別擊穿點應略去不計,直至測得20點有效電壓值。每進行300~500次擊穿后,對電極應用細金剛砂(或No:02金相砂紙)研磨清凈一次，結果計算以試樣的20點擊穿電壓值的算術平均值除以2表示試驗結果(V/層),并報告結果的變異系數和

低擊穿電壓值(V/層)。

試驗報告.本國家標準的編號:全面鑒別試樣的標志;測定日期,試樣處理?xiàng)l件及試驗環境溫度和濕度;測定結果擊穿電壓平均值,小值和變異系數;

如有要求可按試樣實測厚度報告電氣強度(kV/mm)。

附加說明:本標準由中華人民共和國輕工業部提出。

本標準由輕工業部造紙工業科學研究所歸口、起草。

本標準的主要起草人張少玲、何鎖琴。

(1)高壓變壓器;交流電源的頻率應為50土0.5Hz,電源的電壓為波形失真率不大于5%的正弦波。

變壓器的容量必須保證其次級額定電流為0.03~-0.1A。

(2)過電流繼電器;其整定電流應使高壓變壓器的次級電流小于其額定值。

(3)電壓表的精確度為1.5級，

(4)電壓調整裝置。應能均勻的調整電壓(跳動不超過±0.5%)。

(5)試驗時高壓電極應符合下列規定;以紫銅或黃銅制成圓柱電極,其光潔度不低于▽7。尺寸見

圖2.

圖2

D-25±0.1mm;/-25±0.1mmp=2.5mm

GB/T 1695-2005

前言

本標準對應于美國材料與試驗協會標準ASTM D149-97a《固體電絕緣材料工頻擊穿介電強

度和擊穿電壓的標準試驗方法》,與ASTMD149-97a的一致性程度為非等效。

本標準代替GB/T 1695-1981(1989)《硫化橡膠工頻擊穿介電強度和耐電壓的測定方法》。

本標準根據ASTMD149--97a對GB/T 1695-1981(1989)進行了重新修訂,本標準與ASTM

D149--97a的主要技術性差異如下:

一ASTM D149-97a的適用范圍廣,它是針對固體絕緣材料工頻擊穿電壓和介電強度的測定，

本標準與ASTMD149-97a在電極材料、電極尺寸、試驗裝置等技術內容上基本一致。

-根據驗證試驗,保留了GB/T1695-1981(1989)標準中取中位數的規定,這一點不同于

ASTM D149-97a取平均數的規定。

一一本標準只對橡膠材料而言,只規定了兩種類型的電極、兩種升壓方法。

本標準與標準GB/T 1695-1981(1989)相比,主要內容變化如下:

一本標準增加了前言;

--本標準增加了警示語;

一本標準增加了2規范性引用文件;

一本標準增加了3術語和定義;

一-本標準在4.5.2增加了一種板狀電極;

一-本標準在4.6增加了對試樣厚度測量裝置的要求。

本標準由中國石油和化學工業協會提出。

本標準由全國橡標委橡膠物理和化學試驗方法分技術委員會(SAC/TC35/SC2)歸口，

本標準起草單位:西北橡膠塑料研究設計院。

本標準主要起草人:朱偉、陳芝秀、王朝。

本標準所代替標準的歷次版本發布情況為:

GB/T1695--1981(1989)。特殊試驗

特殊試驗只在供需雙方協商確定后進行。

一長時間性能考核試驗的試驗方法和要求由供需雙方協議商定。

-一地震試驗(參考IEC 61463)。

10運輸、存放、安裝、運行和維護規則

10.1總則

套管的運輸、存放、安裝、運行和維護都應按照供方提供的說明書來執行。因此，供貨商應提供套

管的運輸、存放、安裝、運行和維護的說明書。運輸和存放的說明書應在供貨之前提供，而安裝、運行

和維護的說明書遲應在供貨時提供。

供貨商提供的說明書必須包含以下給出的重要信息。

10.2運輸、存放和安裝要求

在訂單中規定了維護條件，但在運輸和存放過程中無法得到保證時，供需雙方應做專門的協定。特

別是在運輸、存放和安裝過程中不能破壞絕緣性能。油浸紙油-SF。套管要確保在運輸和存放中避免電容

芯體露出絕緣油液面。應當考慮在運輸過程中的震動，必要時應給出防范措施的說明書。供貨商應詳細

說明套管存放條件、規定存放的長時間及放置要求，防止產品受潮，例如要防止雨水、積雪和凝露。

10.3安裝說明

10.3.1拆裝與吊裝

提供安全拆裝和吊裝所必需的信息，包括詳細的吊裝步驟和必要的工具、工裝和設備要求。

在套管運抵目的地后，安裝前應按供方提供的說明書檢驗清楚。

10.3.2組裝

若套管不是組裝好后運輸?shù)?，則運輸?shù)牧悴考仨殬?biāo)識清楚?？傃b圖中必須標清各個零部件的位DL/T1408--2015

10.3.3安裝說明

安裝說明中應指出以下內容:

a)套管的質量:

b)位置。

10.3.4連接說明

說明書中應包含以下信息:

a)在連接導體時應注意防止套管過熱和不必要的損傷，留出足夠的間距:

b)所有輔助電路的連接:

)

液體和氣體系統的連接，如需要，說明所需管道的大小和排列方式:

d接地。

每次測定須用兩塊樣板,兩塊樣板平均值為該試樣的擊穿強度，每塊樣板擊穿強度之值(精確到

0.1kV/mm)與平均值之差應不大于平均值的5%,否則應重新制備樣板進行復驗。

注，試驗時如有飛弧現象發生,可使用防飛弧罩,該點測定值應舍去。

K1一電源開關;T:一調壓變壓器;V一電壓表:T3一試驗變壓器;

L-過電流繼電器;4、B和R。一電極和試樣

(1)高壓變壓器;交流電源的頻率應為50土0.5Hz,電源的電壓為波形失真率不大于5%的正弦波。

變壓器的容量必須保證其次級額定電流為0.03~-0.1A。

(2)過電流繼電器;其整定電流應使高壓變壓器的次級電流小于其額定值。

(3)電壓表的精確度為1.5級，

(4)電壓調整裝置。應能均勻的調整電壓(跳動不超過±0.5%)。

(5)試驗時高壓電極應符合下列規定;以紫銅或黃銅制成圓柱電極,其光潔度不低于▽7。尺寸見

圖2.

圖2

D-25±0.1mm;/-25±0.1mmp=2.5mm

GB/T 1695-2005

前言

本標準對應于美國材料與試驗協會標準ASTM D149-97a《固體電絕緣材料工頻擊穿介電強

度和擊穿電壓的標準試驗方法》,與ASTMD149-97a的一致性程度為非等效。

本標準代替GB/T 1695-1981(1989)《硫化橡膠工頻擊穿介電強度和耐電壓的測定方法》。

本標準根據ASTMD149--97a對GB/T 1695-1981(1989)進行了重新修訂,本標準與ASTM

D149--97a的主要技術性差異如下:

一ASTM D149-97a的適用范圍廣,它是針對固體絕緣材料工頻擊穿電壓和介電強度的測定，

本標準與ASTMD149-97a在電極材料、電極尺寸、試驗裝置等技術內容上基本一致。

-根據驗證試驗,保留了GB/T1695-1981(1989)標準中取中位數的規定,這一點不同于

ASTM D149-97a取平均數的規定。

一一本標準只對橡膠材料而言,只規定了兩種類型的電極、兩種升壓方法。

本標準與標準GB/T 1695-1981(1989)相比,主要內容變化如下:

一本標準增加了前言;

--本標準增加了警示語;

一本標準增加了2規范性引用文件;

一本標準增加了3術語和定義;

一-本標準在4.5.2增加了一種板狀電極;

一-本標準在4.6增加了對試樣厚度測量裝置的要求。

本標準由中國石油和化學工業協會提出。

本標準由全國橡標委橡膠物理和化學試驗方法分技術委員會(SAC/TC35/SC2)歸口，

本標準起草單位:西北橡膠塑料研究設計院。

本標準主要起草人:朱偉、陳芝秀、王朝。

本標準所代替標準的歷次版本發布情況為:

GB/T1695--1981(1989)。特殊試驗

特殊試驗只在供需雙方協商確定后進行。

一長時間性能考核試驗的試驗方法和要求由供需雙方協議商定。

-一地震試驗(參考IEC 61463)。

10運輸、存放、安裝、運行和維護規則

10.1總則

套管的運輸、存放、安裝、運行和維護都應按照供方提供的說明書來執行。因此，供貨商應提供套

管的運輸、存放、安裝、運行和維護的說明書。運輸和存放的說明書應在供貨之前提供，而安裝、運行

和維護的說明書遲應在供貨時提供。

供貨商提供的說明書必須包含以下給出的重要信息。

10.2運輸、存放和安裝要求

在訂單中規定了維護條件，但在運輸和存放過程中無法得到保證時，供需雙方應做專門的協定。特

別是在運輸、存放和安裝過程中不能破壞絕緣性能。油浸紙油-SF。套管要確保在運輸和存放中避免電容

芯體露出絕緣油液面。應當考慮在運輸過程中的震動，必要時應給出防范措施的說明書。供貨商應詳細

說明套管存放條件、規定存放的長時間及放置要求，防止產品受潮，例如要防止雨水、積雪和凝露。

10.3安裝說明

10.3.1拆裝與吊裝

提供安全拆裝和吊裝所必需的信息，包括詳細的吊裝步驟和必要的工具、工裝和設備要求。

在套管運抵目的地后，安裝前應按供方提供的說明書檢驗清楚。

10.3.2組裝

若套管不是組裝好后運輸?shù)模瑒t運輸?shù)牧悴考仨殬?biāo)識清楚?？傃b圖中必須標清各個零部件的位DL/T1408--2015

10.3.3安裝說明

安裝說明中應指出以下內容:

a)套管的質量:

b)位置。

10.3.4連接說明

說明書中應包含以下信息:

a)在連接導體時應注意防止套管過熱和不必要的損傷，留出足夠的間距:

b)所有輔助電路的連接:

)

液體和氣體系統的連接，如需要，說明所需管道的大小和排列方式:

d接地。

樹脂云母擊穿電壓試驗儀

應提供在套管安裝和連接完畢后進行檢查和測試的說明書，檢查和測試結果應記錄于投運報告中，

應包括以下內容:

a)正常運轉設定的測試計劃表:

b)執行所有能使套管正常運轉的調節程序:

c)提供一些幫助設備運行的維護建議:

d)終檢查和投入運行的說明書。

10.4運行信息

制造商應提供以下信息;

a)設備的一般描述，特別是應注意提供對其特性和所有運行細節的技術上的描述，以便用戶對所

涉及的主要原理有充分的了解;

b)給出設備的安全性和操作信息。

c)給出設備的維護和測試信息。

10.5維護信息

10.5.1一般維護

維護的有效性主要取決于制造商制訂的并由用戶執行的方法說明書。

10.5.2對供方的建議

a)制造商應提供包含下列信息的維護手冊。

1維護次數表。

2)維護工作的詳細描述:

一推薦的維護作業場所(戶內、戶外、工廠、現場…);

一檢查程序、診斷測試、細查、粗查、功能檢測(例如極限值和偏差);

一參考圖樣:

一一提供的部件號(如有需要):

一使用的特殊設備或工具(清理和除油):

一預防措施(例如保持清DL/T1408-2015

3) 套管的詳圖對維護很重要，這種圖樣能清楚識別總裝、分裝和重要的部件(部件的數量和

描述)

注:能表示總裝和分裝中零部件相對位置的評圖是一種推薦的圖解方法。

4)

推薦的備件清單(描述、參考數量)和存放建議。

5)有效的計劃維護時間的詳估。

6)考慮到環境要求，如何維持設備的壽命。

b)

供方應告知用戶在系統發生故障時采取怎樣的正確措施。

備件的獲得。套管制造商應保證，自套管制造完工之日起至少10年應連續供應為維護需要所

推薦的備件。

10.5.3對用戶的建議

a)如果用戶要自己維護，則必須保證員工有足夠的知識和能力去維護套管。

b)用戶要記錄以下信息。

一套管的編號和型號:

一一套管投入運行的日期:

-在套管的使用壽命期限內記錄所有的測量和測試(包括診斷測試)結果:

一維修工作的范圍和日期:

--在運行過程中，記錄特殊運作條件下(例如操作狀態中的一次故障和二次故障)套管的測

量結果:

一一記錄所有故障報告。

c)

如果出現故障和損傷，用戶應做一故障報告并告知供方事故發生的特殊環境和測量結果。應由

用戶與供方共同來分析造成故障的原因。

如果要拆卸并重新安裝，用戶必須記錄時間和存放條件。

10.5.4運行故障報告

為了使記錄套管故障報告標準化，應當包括以下內容:

-使用一般術語描述故障;

一為用戶統計提供數據;

一向制造商提供有意義的反饋。

編寫故障報告的導則可參考GB/T4109-2008中11.6.4的規定。GB/T1695-2005

硫化橡膠

工頻擊穿電壓強度和耐電壓的測定方法

警告---使用本標準的人員應有正規實驗室工作的實踐經驗，本標準并未指出所有可能的安全問

題。使用者有責任采取適當?shù)陌踩徒】荡胧?并保證符合國家有關法規規定的條件，

1范圍

本標準適用于用連續均勻升壓或逐級升壓的方式,對試樣施加交流電壓直至擊穿,測量擊穿電壓

值,計算試樣的擊穿強度:用迅速升壓的方法,將電壓升到規定值,保持一定的時間試樣不擊穿,定此規

定值為試樣的耐電壓值。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有

的修改單(不包括勘誤的內容)成修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究

是否可使用這些文件的版本。凡是不注日期的引用文件,其版本適用于本標準。

GB/T2941橡膠試樣環境調節和試驗的標準溫度,濕度及時間(GB/T 2941-!991,eqv150 471:

1983)

GB/T 5723

硫化橡膠或熱塑性橡膠試驗用試樣和制品尺寸的規定(GB/T5723-1993.eqv

ISO 4648:1991)

GB/T9865.1硫化橡腔或熱塑性橡膠樣品和試樣的制備部分;物理試驗(GB/T9865.1-

1996,idt ISO 4661-1:1993)

3術語和定義

下列術語和定義適用于本標準。

耐電壓值voltage resistant

迅速將電壓升高到規定值,保持一定時間試樣未被擊穿。稱此電壓值為試樣的耐電壓值,以kV

表示.

擊穿電壓breakdown veltage

試樣在某一電壓作用下被擊穿,此時的電壓值稱擊穿電壓,以kV表示，

擊穿電壓強度electrical breakdown strength

試樣的擊穿電壓與其厚度之比,稱擊穿電壓強度,以kV/mm表示，

4試驗裝置

試驗線路圖見圖1.GB/T 1695-2005

K:一-電源開關:

T一一同壓變壓器，

V--電壓表;

T高壓變壓器:

Ke一一過電流繼電器:

A--上電極:

B下電極;

R.一試樣，

圖1擊穿電壓測試原理圍

4.1工頻電源

高壓驗儀采用計算機控制，通過人機對話方式，完成對絕緣介質材料的工頻電壓擊穿，工頻耐壓試驗。適   用于對固體絕緣材料(如：絕緣漆、樹脂和膠、浸漬纖維制品、層壓制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等)在工頻電壓下?lián)舸╇妷?，擊穿?qiáng)度和耐電壓的測試。絕緣材料耐電壓擊穿測試儀

電壓擊穿試驗儀安全保護措施功能：

1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

4、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因?yàn)橹绷髟囼?yàn)后不放電會危險到人安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。

5、試驗放電裝置，電磁鐵自動放電放置。符合標準

GB1408.1-2016《絕緣材料電氣強度試驗方法?*部分;工頻下試驗、第2部分》

GBT13542.1-2009電氣絕緣用薄膜*部分

GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

GB/T  3333-1999《電纜紙工頻擊穿電壓試驗方法》1 范圍

GB/T 13542的本部分規定了電氣絕緣用薄膜的定義、一般要求、尺寸、檢驗規則和標志、包裝、運

輸和貯存。

本部分適用于電氣絕緣用薄膜，

2規范性引用文件

下列文件中的條款通過GB/T 13542的本部分的引用而成為本部分的條款。凡是注日期的引用文

件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分,然而,鼓勵根據本部分達成

協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件,其版本適用于本

部分。

GB/T 13542.2-2009電氣絕緣用薄膜第2部分:試驗方法(IEC60674-2:1988,MOD)

3術語和定義

下列術語和定義適用于本部分。

3.1

卷繞性windability

薄膜的卷繞性用于評定成卷薄膜的變形情況,可由偏移/弧形和凹陷兩方面衡量。

3.1.1

偏移/弧形bias-camber

當薄膜平整地打開時,其邊緣不呈直線(偏移或弧形)、

3.1.2

凹陷

sag

當一段薄膜由兩個呈水平位置的平行輥支撐并承受一定張力的情況下,其中有部分薄膜會低于總

的水平面。接頭耐熱性或耐溶劑性等特殊要求應由供需雙方協商。

4.4管芯

薄膜應卷在圓形管芯上,管芯在卷繞拉伸下應不掉屑、坍塌或歪扭,也不應損壞薄膜或使其性能降

低。管芯的所有性能和尺寸及其偏差由供需雙方協商,管芯的優選內徑為76 mm和152 mm,管芯可以

伸出膜卷的端部,或者與端部平齊。

5尺寸

5.1厚度

按GB/T 13542.2-2009第4章所述的方法測定厚度,除非在產品標準中另有規定,且測得的厚度

應在標稱值±10%范圍內。

5.2寬度

寬度應在產品標準中規定,按GB/T 13542.22009第6章規定的方法測定的寬度，除非產品標

準另有規定,其允許偏差應符合表1的規定。

表1薄膜寬度

單位為毫米

寬度

偏差

≤50

±0.5

>50~300

±1.0

>300~450

±2.0

>450

±4.0

5.3長度

對長度的要求由產品標準規定。

6檢驗規則GB/T 13542《電氣絕緣用薄膜)分為以下幾個部分:

一第1部分:定義和一般要求;

一一第2部分:試驗方法;

一第3部分:電容器用雙軸定向聚丙烯薄聵;

一第4部分:聚酯薄膜

.…。

本部分為GB/T13542的第1部分。

本部分修改采用IEC60674-1:1980《電氣用塑料薄膜第1部分:定義和一般要求(英文版)。

本部分與IEC60674-1的主要技術差異如下:

1)增加了“規范性引用文件"章;

2)增加了“檢驗規則"章。

本部分代替GB/T 13542-1992《電氣用塑料薄膜一般要求》,

本部分與GB/T 13542-1992相比主要差異如下:

1)將“引用標準”改為“規范性引用文件”

2)定義3.1.1中“偏斜”改為“偏移/弧形”。

本部分由中國電器工業協會提出。

本部分由全國絕緣材料標準化技術委員會(SAC/TC51)歸口，

本都分起草單位:桂林電器科學研究所,東材科技集團股份有限公司。

本部分主要起草人:王先修、趙平。

本部分所代替標準的歷次版本發布情況為:

GB/T13542-1992。

6.1薄膜應進行出廠檢驗和型式檢驗。

6.2型式檢驗項目為產品標準中技術要求規定的全部項目，每三個月至少進行一次。當原材料變更

或工藝條件改變時,也應進行型式檢驗。

6.3產品批量、抽樣方法和出廠檢驗項目在產品標準中規定，每批薄膜應進行出廠檢驗,產品經檢驗

合格才能出廠。制造廠應保證出廠產品符合產品標準中全部技術要求。

6.4當試驗結果中任何一項不符合技術要求時,應在該批薄膜另外二卷中各取一組試樣重復該項試

驗,如仍有一組不符合要求時,該批薄膜為不合格品。

6.5使用單位可按產品標準的全部或部分項目進行驗收檢驗。預處理?xiàng)l件按GB/T13542.2-2009

中3.2要求進行。

6.6使用單位有要求時,制造廠應提供產品檢驗報告。

7標志、包裝、運輸和貯存

7.1薄膜卷要用防潮紙或塑料薄膜包裹,外層套裝塑料袋,并架空支撐放置于包裝箱中,使薄膜在通常

的貯存和運輸條件下得到充分保護而不受損壞和變質。

7.2每箱薄膜應有明顯而牢固的標志:

TVS瞬間防護技術

●  多級循環電壓采集技術:

材料擊穿后,瞬間放電速度約為光速的1/5~1/3,國際通用的方法為壓降法進行采集擊穿電壓。即變壓器的初級電壓瞬間下降一定比率來判別材料是否擊穿。顯然記錄擊穿電壓值產生偏差。而采用多級循環采集技術對擊穿后的電壓采集將解決此難題。

●  低通濾波電流監測技術:

高壓壓放電過程中將產生高頻信號。而無論是國產與進口電流采集傳感器,大都為工頻電流傳感器。而采集過程中無法將高頻信號處理時,從而造成檢測不準確。無論是采用磁通門或霍爾原理所設計的傳感器存在擊穿后瞬間輸出電壓或電流信號過大,從而燒壞控制系統的采集部分。華測開發的低濾波電流采集傳感器將高頻雜波信號進行相應處理。同流采集華測自主開發的保護模塊來保證采集精度與保護采集元件。

●  雙系統互鎖技術及隔離屏蔽技術:

采用雙系統互鎖技術應用于電擊穿儀器,生產的電壓擊穿儀器不僅具備過壓、過流保護系統,它*的雙系統互鎖機制,當任何元器件出現問題或單系統出現故障時,將瞬間切斷高壓。

品名稱：電壓擊穿試驗儀

產品型號：BDJC-10KV、BDJC-50KV、BJC-100KV

產品品牌：北京北廣精儀

控制方式：計算機控制

符合標準：GB/T1408、ASTM D149、IEC60243-1等

適用材料：橡膠、塑料、薄膜、陶瓷、玻璃、漆膜、樹脂、電線電纜、絕緣油等絕緣材料

測試項目：擊穿電壓測試、介電強度測試、電氣強度測試、耐電壓擊穿強度測試等

試驗電壓：10KV、20KV、50KV、100KV、150KV等

電壓精度：≤1%

適用材料：絕緣材料

升壓速率：10V/S-5KV/S

試驗方式：交流/直流、耐壓、擊穿、梯度升壓

控制系統：PLC控制升壓

核心部件：采用進口配件

試驗介質：絕緣油、空氣

顯示方式：曲線顯示、數據打印

其它特點：無線藍牙控制

設備組成：主機、計算機、電極

電極規格：25mm、75mm、6mm

電器容量：3KVA、5KVA、10KVA

耐壓時間：0-8H

安全保護：九級安全保護

質保日期：三年、終身維護。

培訓方式：工程師上門培訓安裝

出據證書：514所、304所、科學研究院等單位均可

主機尺寸：1000*600*1400mm、1700*600*1400mm

主機重量：100KG、200KG

北廣產品保修售后服務承諾：

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。

五、保修：1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后，遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

六、售后管理：

我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護

電壓擊穿試驗儀安全保護措施：公司簡介

 北京北廣精儀公司是一家專業從事檢測儀器，自動化設備生產的高新科技企業公司，擁有現代化設計開發技術和先進的生產設備。積極專注于多種高性能檢測設備及非標自動化設備的生產和研制，主要研發生產的產品：絕緣材料檢測儀器（電壓擊穿試驗儀、電阻率測試儀、介電常數測試儀、漏電起痕測試儀、耐電弧測試儀等）海綿泡沫檢測儀器（落球回彈測試儀、壓縮變形測試儀、壓陷硬度測試儀、疲勞沖擊試驗儀），力學設備（萬能試驗機）等質量已領先國內先進水平。

GB/T1408絕緣材料電氣強度試驗方法第1部分：工頻下試驗

1、范圍

GB/T1408的本部分規定了測量固體絕緣材料工頻（即48Hz～62Hz）短時電氣強度的試驗方法．本部分規定了用液體和氣體作為固體絕緣材料試驗時的浸漬劑或周圍媒質，但不適用于液體和氣體的試驗．

注：本部分包括測定團體絕緣材料表面擊穿電壓的方法．

2、規范性引用文件

下列文件中的條款通過GB/T 1408的本部分的引用而成為本部分的條款。 凡是注日期的引用文件，其隨后所有的修改單<不包括勘誤的內容>或修訂版均不適用于本部分，然而，鼓勵根據本部分達成 協議的各方研究是否可使用這些文件的ZUI新版本。 凡是不注日期的引用文件，其ZUI新版本適用于本部分．

GB/T 1981. 2-2003 電氣絕緣用漆第2部分：試驗方法（IEC 60464“2: 2001, IDT)

GB/T 7113. 2-2005 絕緣軟管 試驗方法（IEC 60684-2:1997 ,MOD)

GB/T 10580-2003 固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212: 1971,IDT) ISO 293: 1986 塑料 熱塑性材料壓模塑試樣

ISO 294-1: 1996 塑料 熱塑性材料試樣的注模塑法 第1部分： 一般原則、多用途模塑件及條形試樣

ISO 294-3: 1996 塑科 熱塑性材料試樣的注模塑法 第3部分：小板 ISO 295: 1991 塑料 熱固性材料壓模塑試樣

ISO 10724: 1994 塑料 熱固性模塑料 注塑成型多用途試樣

IEC 60296: 2003 變壓器和開關用的未使用過的礦物絕緣油規范

IEC 60455-2, 1998 電氣絕緣用柑脂基反應復合物 第2部分：試驗方法 IEC 60674-2: 1988 電氣用塑料薄膜 第2部分z試驗方法

3、定義

下列定義適用于本部分。

電氣擊穿試樣承受電應力作用時，其絕緣性能嚴重?fù)p失，由此引起的試驗田路電流促使相應的回路斷路器動作．

注：擊穿通常是由試中羊和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞

閃絡試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作．注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

擊穿電壓<在連續升壓試驗中>在規定的試驗條件下，試樣發生擊穿時的電壓。<在逐級升壓試驗中>試樣承受住的高電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。

電氣強度在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。 注除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。試驗的意義按本部分得到的電氣強度試驗結果，能用來檢測由于工藝變更、老化條件或其他制造或環境情況而引起的性能相對于正常值的變化或偏離，而很少能用于直接確定在實際應用中的絕緣材料的性能狀態材料的電氣強度測試值可受如下多種因素的影響：

 試樣的狀態a) 試樣的厚度和均勻性，是否存在機械應力；

b) 試樣預處理，特別是干燥和浸漬過程；

c) 是否存在孔隙、水分或其他雜質。

試驗條件a) 施加電壓的頻率、被形和升壓速度或加壓時間；

b) 環境溫度、氣壓和濕度；

c) 電極形狀、電植尺寸及其導熱系數；

d) 周圍媒質的電、熱特性。在研究還沒有實際經驗的新材料時，應考慮到所有這些有影響的因素本部分規定了一些特定的條件，以便迅速地判別材料，并可用以進行質量控制和類似的目的．用不同方法得到的結果是不能直接相比的，但每一結果可提供關于材料電氣強度的資料。應該指出的是，大部分材料的電氣強度隨著電極間試樣厚度的增加而減小，也隨著電壓施加時間的增加而減小。由于擊穿前的表面放電的強度和延續時間對大多數材料測得的電氣強度有顯著影響，為了設計直到試驗電壓無局部放電的電氣設備，必須知道材料擊穿前無放電的電氣強度，但本部分的方法通常不適用于提供這方面的資料。具有高電氣強度的材料未必能耐長時期的劣化過程，例如熱老化腐蝕或由于局部放電而引起化學腐蝕或潮濕條件下的電化學腐蝕或潮濕條件下的電化學腐蝕，而這些過程都會導致在運行中于較低的電場強度下發生破壞。

5、電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極．

接到電極上的導線既不應使得電極傾斟或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響，

注2：試驗非常薄的薄膜（例如，＜5μm厚>時，這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

5.1 垂直于非疊層材料表面和垂直于疊層材料層向的試驗

5.1. 1 植材和片狀材料（包括紙植、紙、織物和薄膜）

5.1. 1. 1 不等直徑電極

電極極由兩個金屬圓柱體組成，其邊緣倒圓成半徑為（3.0土0.2) mm的圓弧。其中一個電極的直徑為（25士1) mm，高約25 mm，另一個電極直徑為（75士。mm，高約 15 mm。 兩個電極同鈾放置，誤差在 2mm內，如圖la）所示。1、絕緣試樣高低溫空氣中擊穿、耐壓試驗或階梯試驗;

2、絕緣試樣高低溫浸油中擊穿、耐壓試驗或階梯試驗;

3、絕緣試樣空氣中擊穿、耐壓試驗或階梯試驗;

4、絕緣試樣浸油中擊穿、耐壓試驗或階梯試驗;

試驗軟件:

1、獨立的控制系統,模塊式結構方便于售后維護,外觀美觀大氣,整個實驗過程中無噪音,電級自動對中定位,操作方便,安全系數大,精度高。

2、由設備本身觸摸屏及控制面板進行操作控制,如不需要進行曲線分析,可不配備計算機。

3、如需進行曲線分析,配備計算機,只進行數據及曲線記錄功能,不進行設備控制,避免了試驗人員在計算機和設備間交替操作,更人性化。

4、設備具有試驗參數,相同試驗條件不需要每次試驗都進行設置,且斷電仍會記憶醉后一次試驗設置參數。

5、試驗界面簡單明了,且配有示意曲線說明,參數不同,曲線走勢不同,方便理解。

6、控制面板簡潔,功能標注明確,操作簡單。

7、可記錄并同時顯示10次試驗記錄,方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。

8、增加了U盤下載功能,可以將設備中的試驗記錄直接下載到U盤中。

9、如配備計算機,可生成詳細的試驗報告單,包括每一組具體信息,多組綜合信息,及曲線。

10、設備試驗界面采用儀表盤及數字同時且實時顯示的方式,更方便試驗過程的觀看。

11、設備具有安全警告提示,在未關閉試驗箱門時試驗無法開始,且會彈出警告,在滿度(即:高壓變壓器無輸出)時會彈出警告,且試驗過程中如果開門,試驗會自動結束。

12、采用藍牙數據傳輸,解決由于有隔離墻阻擋穿墻過線的麻煩和遠距離操作安全可靠;

13、設備配有三色報燈,綠燈亮?xí)r表示箱門關閉良好可以開始試驗,黃燈亮?xí)r表示試驗箱門打開,此時可進行試樣更換。紅燈亮?xí)r表示高壓大于0.5KV,此時不要開箱門。直流試驗結束放電過程警報燈會閃爍且報警。(總結:綠燈箱門關閉良好,黃燈開門小心操作,紅燈有高壓)

儀器組成:

1、升壓部件:由調壓器和升壓變壓器組成升壓部分;

2、驅動部件:控制器和電機進電機均勻調節升壓變壓器;

3、檢測部件:集成電路組成的測量電路;

4、計算機測控系統;

5、箱體控制系統

儀器優勢:

1、*自動放電;

2、*交流電壓、直流電壓測試誤差1%;

3、*電極支架采用Y質環氧板;

4、*軟件可連續做10組試驗對比;

5、*試驗曲線不同顏色,可疊加對比;

6、*軟件可設置電流保護功能;

7、*帶有主機控制區域,不通過電腦可單獨控制主機;

8、*主機帶有電壓、電流顯示功能;

9、*內置排風裝置;

10、*內置照明功能;

11、*放電報警裝置;

12、*藍牙遠程控制;

13、*三色燈報警裝置(綠燈箱門關閉良好,黃燈開門小心操作,紅燈有高壓);

14、*可實現觸摸屏或電腦雙重操作;

15、*可實現組合編程,梯度升壓的升壓和耐壓時間可分別單獨設置;

16、*U盤下載功能,可以將設備中的試驗記錄直接下載到U盤中。

漆膜工頻電壓擊穿試驗儀兩種試驗方式介紹:

試驗方式的選擇在系統設置中進行。需要注意的是交流試驗時,需要插入硅堆短路桿。直流試驗時需要將硅堆短路桿拔出,以免影響實驗系數,并且直流試驗結束必須進行放電操作,以免殘留余電對實驗人員造成危險,放電過程如放電棒來回擺動,放電過程中警報燈閃爍,蜂鳴器報警,需等待蜂鳴器停止報警,警報燈不再閃爍,方可打開試驗箱門。

三種試驗方法介紹:

連續升壓:連續升壓又分為快速升壓和慢速升壓兩種,其中快速升壓為試樣電壓從零開始以選擇的升壓速率勻速升壓,直到試樣擊穿為止,擊穿電壓為擊穿瞬間的電壓值。慢速升壓為試樣電壓從零升壓到達初始電壓,到達初始電壓后以選定的升壓速率升壓直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

逐級升壓:試樣電壓從零快速升壓到達初始電壓,到達初始電壓后以梯度保持時間為時間長度,穩定電壓,梯度時間結束后繼續以選定的升壓速率升壓,達到下一個梯度電壓值再穩定電壓,如此過程直到試樣擊穿。對于擊穿電壓的確定分為兩種情況,可在試樣設置中選擇采樣方式。

瞬時升壓:試樣電壓直接到達初始電壓,保持該電壓設定時間直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。
