英國IE EN 462-5像質計，EN 462-5雙絲像質計

對于測量圖像不清晰度，英國IE EN 462-5像質計，EN 462-5雙絲像質計是一種特別有用的工具，可用于建立和監測放射（實時）系統的性能。CEN 標準 EN 13068 在某些情況下強制使用。IQI 由嵌入硬塑料中的 13 對線組成。鉑絲和鎢絲的間距正好與每對的直徑相對應。不清晰程度由可見的線對數表示。隨著不清晰度的增加，線合并形成單個圖像。每個 IQI 都刻有wei 一的序列號，并在存儲盒中隨附符合性聲明和說明。

EN 462-5 型號是舊 BS 3971 型號 IIIA 的精確替代品，其本身與 CERL B 相同。這是 EN 462 系列中wei 一的雙工 IQI 型號。



提供單獨的符合性和校準證書。

隨著承壓設備無損檢測  X射線數字成像標準NB/T47013.11的出臺，X射線無損探傷領域，雙絲像質計（雙線型像質計）的使用將更加廣泛。

標頭標志 END (此標志表示已提交技術委員會CEN/TC 138 批準)


EN 462-5 Duplex IQI
IQI-EN462-5

英國IE EN 462-5像質計，EN 462-5雙絲像質計技術參數：



編號	材料	分辨率	絲線直徑和距離，mm
13D	鉑	0.10	0.050
12D	鉑	0.13	0.063
11D	鉑	0.16	0.080
10D	鉑	0.20	0.100
9D	鉑	0.26	0.130
8D	鉑	0.32	0.160
7D	鉑	0.40	0.200
6D	鉑	0.50	0.250
5D	鉑	0.64	0.320
4D	鉑	0.80	0.400
3D	鎢	1.00	0.500
2D	鎢	1.26	0.630
1D	鎢	1.60	0.800

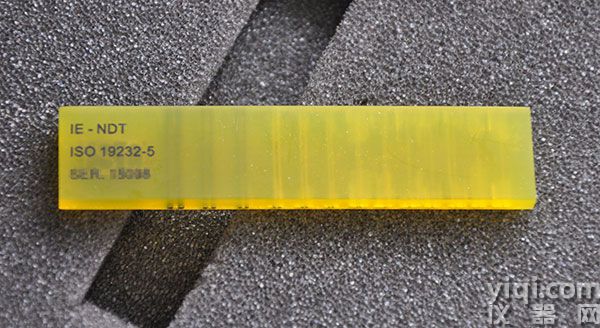

英國IE EN 462-5像質計，EN 462-5雙絲像質計產品實物圖：
