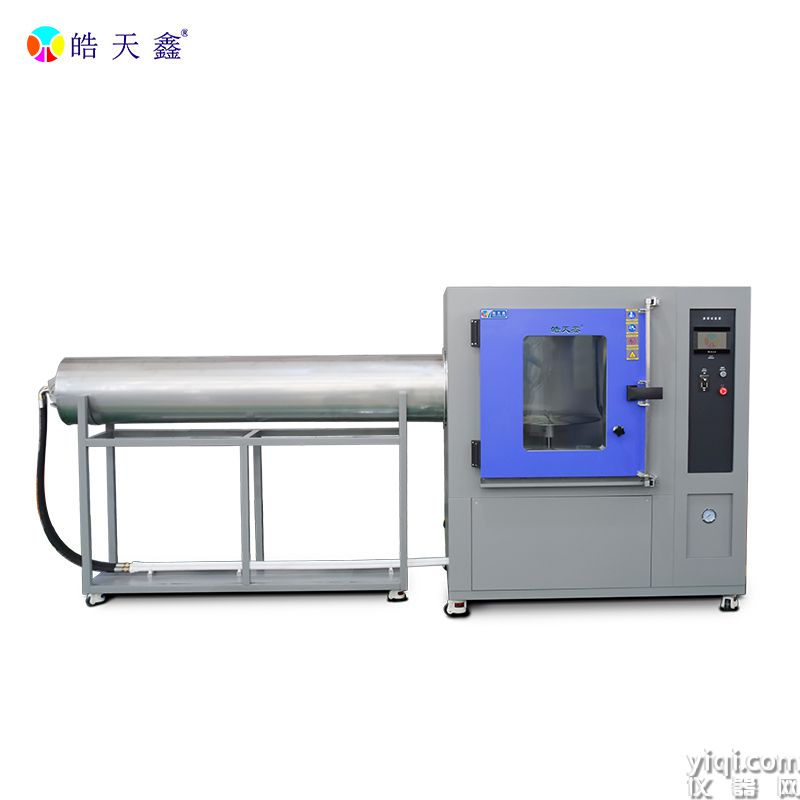

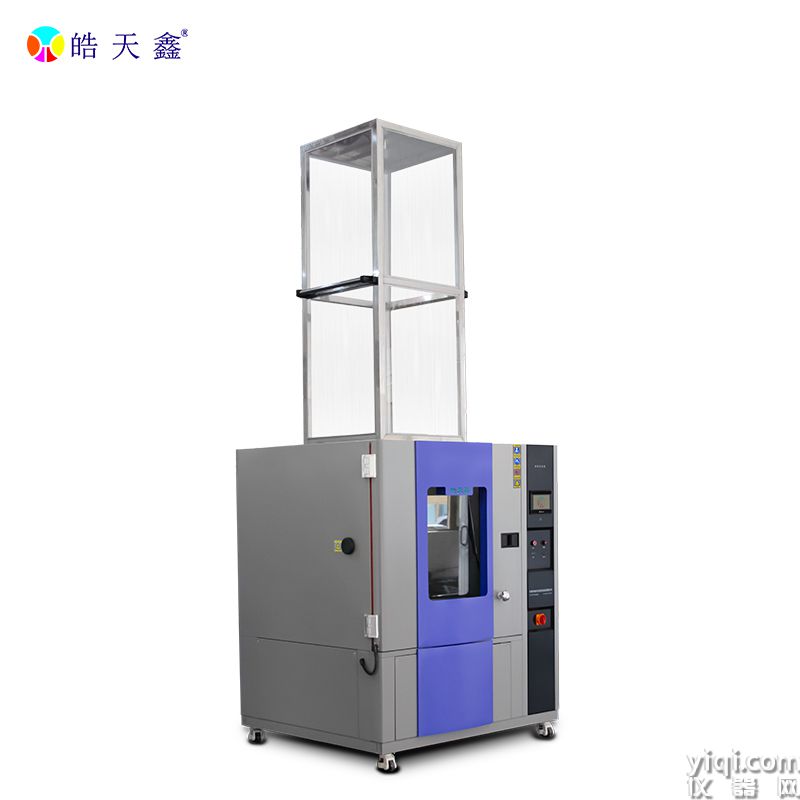

多種功能檢測設備 大型淋雨試驗裝置

技術參數

• 工作室尺寸：根據不同型號，常見的有 1000×1000×1100mm、2000×2000×2000mm 等多種規格，可滿足不同尺寸產品的測試需求。

• 擺管規格：擺管半徑一般有 0.4m、0.6m、0.8m、1m、1.2m、1.4m、1.6m 等多種選擇，材質為不銹鋼。

• 噴水環半徑：通常為 370mm、450mm 等。

• 水管直徑：一般為 ?16mm。

• 噴孔直徑：常見的有 ?0.4mm、?0.8mm 等。

• 孔徑間距：多為 50mm。

• 擺管擺幅：0°~350° 可任意設置。

• 試驗臺轉速：1r/min，也可根據需求選配調速功能。

• 淋雨水壓：100~500Kpa 可調節。

• 水流量：40~400L/h 可調節，由供水系統控制并數字顯示。

結構組成

• 試驗箱體：是試驗裝置的主體部分，用于容納被測試樣。箱體采用密封設計，防止雨水泄漏。內部設有樣品放置架或旋轉工作臺，可根據產品大小和形狀進行調整，確保產品在試驗過程中能充分接受淋雨測試。

• 噴淋系統：由擺管、噴頭、水泵、管道、流量調節閥等組成。擺管可在一定角度范圍內擺動，噴頭均勻分布在擺管上，通過水泵提供壓力，將水從噴頭中噴出，實現淋雨效果。流量調節閥用于精確控制噴水強度。

• 水循環系統：包括儲水箱、過濾器、增壓泵等。儲水箱用于儲存試驗用水，過濾器可過濾水中的雜質，防止噴頭堵塞，增壓泵則為噴淋系統提供穩定的水壓，確保噴水效果的一致性。

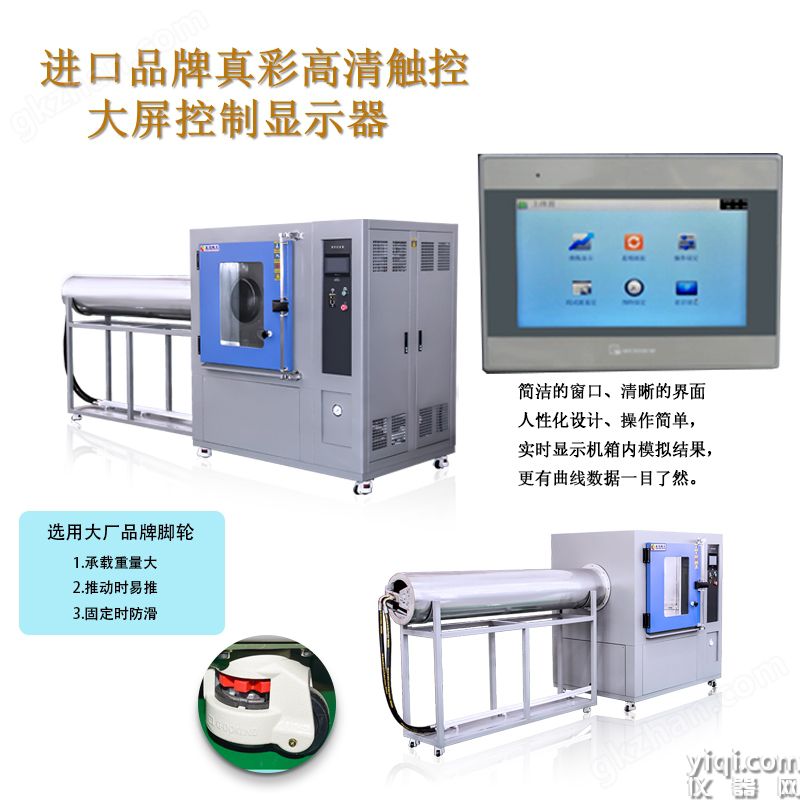

• 電氣控制系統：以 PLC 為核心，搭配觸摸屏操作界面，負責對整個試驗過程進行控制和監控。可實現參數設置、試驗啟動 / 停止、故障報警等功能，同時還能實時顯示設備的運行狀態和相關參數。

應用領域

• 電子產品：如手機、平板電腦、筆記本電腦、智能穿戴設備等，檢測其在日常使用中遇到雨水或?yàn)R水情況時的防水性能，確保產品的可靠性和穩定性。

• 汽車行業：用于測試汽車燈具、車窗密封條、雨刮器、發動機艙蓋密封件、車身底盤等部件的防水性能，保證汽車在雨天行駛時不會出現漏水現象，提高汽車的安全性和耐久性。

• 航空航天：對飛機外殼、航空電子設備、衛星部件等進行防水性能測試，確保這些設備在惡劣的天氣條件下仍能正常運行，保障航空航天任務的順利進行。

• 家電產品：如洗衣機、空調室外機、熱水器、浴霸等，檢驗其在潮濕環境或可能接觸到水的情況下的防水能力，防止因進水而導致電器故障或安全事故。
