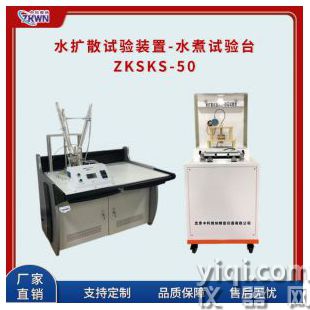

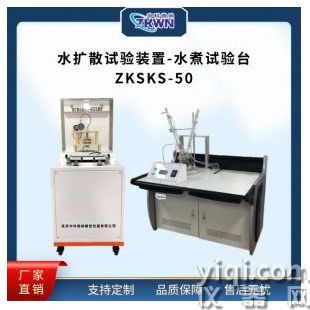

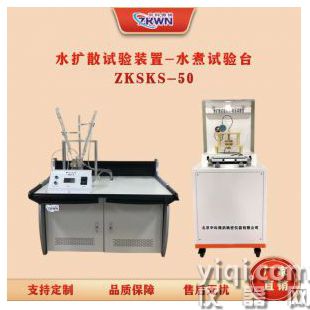

水?dāng)U散水煮試驗臺

水?dāng)U散試驗裝置

ZKSKS-50

一、參照標準

-GB/T 19519-2014

“架空線路絕緣子 標稱電壓高于1000V交流系統用懸垂和耐張復合絕緣子 定義、試驗方法及接收準則”

-GB/T 22079-2008

“標稱電壓高于1000V使用的戶內和戶外聚合物絕緣子 一般定義、試驗方法和接受準則”

-GB/T 20142-2006

標稱電壓高于1000V的交流架空線路用線路柱式復合絕緣子-定義、試驗方法及接收準則

二、適用電網物資檢測導則（2017年版）試驗名稱

第26章 懸式復合絕緣子

芯棒水?dāng)U散試驗  B級

三、試驗要求

芯棒的水?dāng)U散試驗分為水煮部分和高壓耐受試驗兩部分。標準GB/T19519-2014中規定在試驗中不會出現表面閃絡和擊穿現象，且泄漏電流不超過100uA。

四、技術參數：

1）沸煮容器：

球形反應釜 5000ml

四口反應器蓋 24*4

蛇形冷凝管 19#/400mm

冷水機 CW-3000

微安表 2mA（2000μA）

冷凝管支架 平臺式換法蘭式

電熱套（配套球形反應釜）

耐壓測試7寸一體機

1L燒杯

放電棒

2) 恒溫控制電加熱爐: 沸水煮時間100h±0.5h；

3) 工頻試驗裝置：變壓器 50kV/5kA

額定電壓50kV,額定電流0.1A；

                  泄漏電流測量范圍：40～2000μA，精度1級；

試驗臺架：可移動式，包含變壓器、電極等；

五、設備結構

本設備含水煮部分和試品施加電壓泄漏電流的測量部分。

高壓控制系統由控制器、變壓器、試驗臺、泄漏電流測量部分、水煮裝置組成。變壓器中自帶整流硅堆，使用交流試驗是可以插入硅堆短路棒，此時變壓器的輸出電壓為交流電壓。

控制臺由機柜、加熱裝置、變液壓控制箱、水循環冷卻裝置組成。

控制箱由高壓電壓、電流表、定時器、電流繼電器、自動調壓器等組成。接入220V AC。

兩個電極用螺紋分別固定在試驗基座和可移動導桿上。兩個電極分別于變壓器高壓端和通過泄漏電流測量裝置與地相連。
