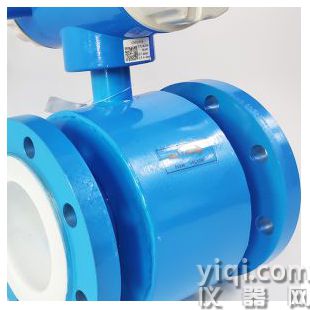

插入式電磁流量計

產品介紹

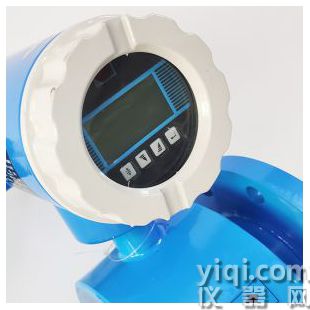

插入式電磁流量計是我公司采用研制開發的全智能型電磁流量計，其全中文電磁轉換器 內核采用高速處理器。計算速度非?？?、精度高、測量性能可靠。轉換器電路設計采用技術，輸入阻抗 高達101°歐姆，共模抑制比優于100db,對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導 率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕 了重量，使流量計小型流量化的特點。

插入式電磁流量計產品參數

管道式四氟襯里10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、 500、600

管道式橡膠襯里40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200 注：特殊規格可以定制

流動方向正、反、凈流量

量程比150比1

重復性誤差測量值的±0.1%

精度等級管道式：0.5級，1.0級

被測介質溫度普通橡膠襯里： -20~+60℃

高溫橡膠襯里-20~+90℃

聚四氟乙烯襯里-30~+100℃

高溫型乙烯襯里-30~+180℃

額定工作壓力管道式： DN10~DN65:≤2 .5MPa;DN80~DN150:≤1 .6MPa;DN200~DN1200:≤1 .0MPa

流量測量范圍流量測量范圍對應流速度范圍是0.3~15m/s

被測流體電導率≥5μs/cm(大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量)

輸   出電流：4~20mADC(全隔離);脈沖頻率0~1kHz,光電隔離OCT,外接電源≤35VDC,導通時集電極 電流為25mA

負載電阻<600Q

電極材料316L、鈦(Ti)、鉭(Ta)、哈氏合金(H)、鉑(Pt)或其他特殊電極材料

防護等級IP65、IP67;潛水型： IP68

工作電源85~265VAC 45~63HZ

直管段長度管道式：上游≥5DN,下游≥2DN

連接方式流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB/T9119-2010的規定

防爆標志ExdIICT6

環境溫度-25~+60℃

相對溫度5%~95%

消耗總功率小于20W
