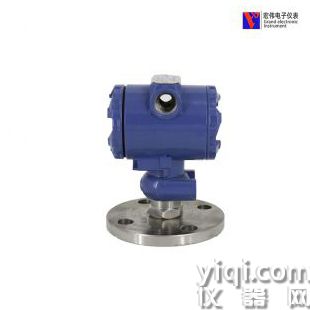

單法蘭差壓液位變送器

產品簡介

差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4- 20mA DC的電流信號輸出。JT-3051DP也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。

產品參數

測量范圍 50Pa~10MPa(分段選擇)

測量精度 1、數字信號：±0.05級

2、模擬信號：±0.075、±0.2、±0.5

3、微量程(≤1.5kPa):±0.2

輸出信號 4~20mADC;

負載電阻 0~600Q(24VDC供電)

傳送距離 >1000m

穩定性 ±0.2%F.S/年(△t=28℃,最大靜壓6.9MPa, 量程1:1條件下)

零點和量程 外部連續可調

正遷移：500%

負遷移：600%

靜壓影響 1、零點誤差(可在靜壓下消除)

靜壓從0~13 .7MPa,±0 .2%/6 .9MPa

靜壓超過13.7MPa,±0.5%/6.9MPa

2、量程誤差：±0.25%/6.9MPa

環境溫度影響/28℃:1、量程比1:1~10:1:≤±0.2%

2、微量程(≤1.5kPa):≤±0.5%

電源影響 <0.005%/V

振動影響 15~2000Hz在任意軸向上測試<±0.1%F.S

安裝位置影響 最大零點影響250Pa可修正，無量程影響

射頻干擾影響 20~1000MHz,1米以外，±0.1%F.S

絕緣強度及反向保護 接線端子與殼體間50Hz、100Vp

歷時一分鐘無飛弧，24VDC反接無損壞

工作電源 12~45VDC

工作溫度 -20~85℃

環境溫度 -40~+50℃

相對濕度 0~100%

儀表重量 約3kg

儀表高度 190mm

電纜穿線孔 M20×1.5或NPT1/2"
